CHMT48VB 58pcs Feeders All In One Machine Desktop Pick And Place Machine Small SMT Machine
CHMT48VB 58 PC 공급 장치는 단번에 데스크탑 픽 앤드 플레이스 기계 작은 SMT 기계를 기계화합니다 CHMT48VB 58 PC 공급 장치는 단번에 데스크탑 픽 앤드 플레이스 기계 작은 SMT 기계를 기계화합니다 CHMT48VB 58 PC 공급 장치는 단번에 데스크탑 픽 앤드 플레이스 기계 작은 SMT 기계를 기계화합니다 CHMT48VB 58 PC 공급 장치는 단번에 데스크탑 픽 앤드 플레이스 기계 작은 SMT 기계를 기계화합니다

큰 이미지 :  CHMT48VB 58 PC 공급 장치는 단번에 데스크탑 픽 앤드 플레이스 기계 작은 SMT 기계를 기계화합니다

제품 상세 정보:
원래 장소: 중국
브랜드 이름: Charmhigh
인증: CE
모델 번호: CHMT48VB
결제 및 배송 조건:
최소 주문 수량: 1
가격: $5200 including shipping
포장 세부 사항: 표준 수출 나무 상자
배달 시간: 1-3 근무일
지불 조건: 전신환, 웨스턴 유니온
공급 능력: 달 당 100

CHMT48VB 58 PC 공급 장치는 단번에 데스크탑 픽 앤드 플레이스 기계 작은 SMT 기계를 기계화합니다

설명
지류: LETF : 29 PC ; 권리 :29 PC (전체 58 PC) 배치 머리: 2pcs
분사구: 4개 노즐 (주끼) 속도: 시각을 가진 3000cph; 시각 5000cph 없이
정확도: 0.025mm 체계: 묻힌 Linux 시스템
타입: 필요한 모든 것이 갖추어진 기계, 어떤 필요 외부 모니터 또는 PC 맥스 성분: 5 밀리미터
하이 라이트:

CHMT48VB 작은 SMT Machine

,

58pcs 공급 장치 올인원 기계

,

치암하이 작은 SMT 기계

CHMT48VB 58 PC 공급 장치 (이중 스택) 치암하이 데스크탑 픽 앤드 플레이스 기계

진보적 픽 앤드 플레이스 기계 110v 220V 영어 버전 CE는 지나갔습니다

매우 작은 묶음 생산 & 원형에 적합합니다!



기술 :

이 CHMT48VB는 전체 58 PC (왼쪽으로 29 PC + 옳은 29 PC)와 듀얼 편 공급 장치를 포함하는 CHMT48VA에 대한 갱신판입니다. 그것은 필요한 모든 것이 갖추어진 기계이고 당신이 받은 후에 다른 어떤 부분, 일이 준비된 기계를 구입할 아니오 필요가 있습니다.

운영 시스템은 CHMT48VA와 같고 502를 사용하여, 그것이 더 다른 재종을 설치할 수 있습니다---0402,0603,0805-5050에 적합하, SOP, QFN,LQFP144, 다이오드, 트랜지스터, 기타 등등인 BGA 주끼 노즐의 507 다른 종류, 그것이 더 많은 고객의 요구를 만족시킬 수 있습니다.
원형 현대건설, 취미 생활가, 업자들과 개발 그룹과 소형 공장 뱃치 생산을 위해 어울립니다.



고객으로부터의 CHMT48VB 일하 비디오 :

www.youtube.com / 시청? v=qu-O6umaNHE

www.youtube.com / 시청? v=xF7N4crTOtQ (스웨덴)

www.youtube.com / 시청? v=wYl5Az9xgec (중국)

CHMT48VB가 IC을 위치시킵니다 :
www.youtube.com / 시청? v=I-g8x98jmz0



치암하이 CHMT48VB의 상술 :

모델 CHM-T48VB
PCB 지역 10mm*10mm - 355mm*355mm
X Y 축 여행 510*460mm
Z 축 이동 범위 15 밀리미터 (최상위 성분 5 밀리미터)
배치 헤드들 2 PC, 4개 노즐이 딸려 있습니다
공급 장치

테이프 릴 공급 장치 58 PC (왼쪽으로 29 PC + 옳은 29 PC)
(8mm=44pcs, 12mm=8pcs, 16mm=4pcs, 24mm=2pcs,)
앞 크기 IC feeder=14pcs, 세관 IC 트레이 20 PC

튜브 공급 장치 (선택적인 진동피더)

비젼 시스템 두 카메라 (카메라가 올리고 하락하세요) 비전 최대 범위 22*22mm
드라이브 폐-루프 제어 스테퍼 서보 드라이브 시스템이 결코 단계를 잃지 않도록 합니다
Z 축 자가 복귀 탐지 예, 그것은 깨지는 노즐을 방지합니다
핀 자가 복귀를 당기세요 예, 그것은 바늘 제동을 방지합니다
재료 탐지 방법의 누수 진공 탐지, 비전 탐지
터치 스크린 7 인치 산업 터치 스크린
본기판 독자 연구 산업 본기판
시스템 임베디드 리눅스 시스템
장착 속도 4000cph (비전 꺼짐 상태) ; 3000cph는 (계속 환상으로 보입니다)
탑재 정밀도 ±0.025mm
성분 0402-5050, SOP, QFN 기타 등등.
기계 차원 L 960mm* W 705mm* H 335 밀리미터
진공 펌프 -92KPA (2pcs, 내장, 침묵하는 타입)
외부 공기 소스 어떤 필요 (내장 침묵하는 진공 펌프 2 PC를 기계화하세요)
외부 피씨 어떤 요구 외부 피씨 (그것이 내장 컴퓨터를 가집니다)
전압 220VAC (110VAC), 50Hz/60Hz
정미중량 68 킬로그램
총 중량 85 킬로그램 / 116*80*52cm



경쟁 우위 :

1. 편리한 소프트웨어, 기계의 내장된 리눅스 시스템, 안정 산업 본기판, 독립 조작, 어떤 필요성 외부 컴퓨터, 더 쉽게 운영과 더 편리하, 빨리 배웁니다.
2. In-build 터치 스크린, 구해진 어떤 필요 외부 모니터, 공간, 또한 지원받은 더 편리한 작동, USB 마우스.
3. 상단과 바닥 두 비젼 카메라가 각각 성분의 지위를 보정합니다, 당신이 비젼 이미지를 모든 성분을 위한 화면에서 고찰할 수 있습니다.(최대 성분 사이즈 22*22mm)
4. 그것은 PCB의 다른 크기에 적합한 유연한 PCB 설치 구를 가지고 있습니다.
5. 그것이 주문형 IC 트레이를 지원했다고, IC 트레이는 머신 테이블에 고쳐질 수 있습니다.
6. 2 PC 주끼 노즐, 주끼 노즐 내부 마그넷 그래서 그것과 2개의 장착 헤드들은 손가락, 왜곡으로 분해되기 위한 어떤 필요성, +180 도에 대한 노즐 회전각 -180 도에 의해 제거될 수 없습니다.
7. 필요한 모든 것이 갖추어진 기계, 기계, 다른 부품, 기계를 구입하기 위한 어떤 필요에 포함되지 않는 29 PC 공급 장치는 일할 준비가 됩니다.
8. Z 축 탐지, 기계의 당기기 바늘은 자동적으로 깨진 노즐을 피하기 위한 근원으로 돌아갑니다.
9. 맥스 높이 성분은 5 밀리미터를 지원합니다.
10. 동기 이탈이 아니라 폐-루프 제어, 부호기와 X,Y 주축.
11. PCB는 두 성분 위치에 의해 눈금을 잰 후, 휴지 성분이 자동적으로 눈금 보정될 것입니다.
12. 진공 탐지로 자동 피드로 1성분이 구부러져서 빨면, 그것은 지역을 맡기기 위해 자동적으로 그것을 던지고 다시 증가하기 위해 새로운 것을 고를 것입니다.
13. 비전 탐지로, 카메라는 자동차 보정 성분 각도를 바라고, PCB 보드 올바른 위치에 제한을 가합니다. 성분, 카메라를 얻지 못하는 머리들이 그것을 발견하고 3 배 선택하지 못하면서, 다시 선택하기 위해 되돌아갈 것인지, 기계는 경보하고 공급 자재 뒤에, 멈추고 일하는 것, 처음부터 다시 하기 위한 어떤 필요도 계속하지 않을 것입니다.
14. 컨버트 도구 (PC 판)이 딸려 있고 빠르고 편리한 USB 포트에 의해 컴퓨터의 작업 기록철과 기계로의 로드 작업 기록철을 편집합니다.
15. 패널로 구성된 이사회를 지지하세요.
16. 직접적으로 만약 당신이 PCB 파일을 가지고 있지 않으면, 당신이 기계에 프로그래밍하기 위해 새로운 작업 기록철을 만들 수 있습니다.
17. 한 발자국을 지원하세요.
18. 지원은 tapes/ 크기 material/ 튜브 소재를 줄였습니다.

치암하이를 선택합니까?



1.전문적 디자인과 회의실은 절약했습니다.
2.사용자 편리성 작업, 어떤 필요 전문적 SMT 엔지니어, 초보적 장치
3.단일 기계 - 통합 운영, 어떤 필요성 여분 펌프 또는 PC 또는 어떠한 지지하는 시설.
4.효율적이어서 비용이 들고 전문적 전자동 SMT 생산 라인을 소유하기 위해 비용을 줄이세요.
5. 본인에 의해 고정되도록 쉬운 기계 대체를 바꾸는 것은 매우 편리합니다.
6.호별 직송 서비스, 6-8 근무일 배달과 국제 급행.
7.특히 연구소 연구 개발을 위해, 보호하기 위해 당신 자신의 것은 설계하고, 특허를 얻습니다.
8.단일 기계는 매뉴얼 워크, 쉬운 관리와 비용 -스아베드 보다 매우 높게 효율적인 납땜 직원 5 명과 동등합니다. 작은 묶음 생산에 좋습니다.
9.치암하이는 공장 공급입니다, 우리의 머신 부분의 모두가 조사되고 스스로 제조하고 있습니다. 사후 서비스 예비품은 결코 멈추지 않습니다.
10. 치암하이는 그때 이후로 SMT 픽 앤드 플레이스 기계의 전문적 제조사, 2011년에 공개된 첫번째 p&p입니다. 스스로 조사된 모든 소프트웨어가 판매 서비스 뒤에 좋아서 공급했습니다.



CHMT48VB를 위한 표준 부속물 :

1) 선택과 플레이스 기계 CHMT48VB 1
2) 주끼 노즐은 4 PC (503, 504, 505, 506개 사이즈)을 합계합니다
3) 8G usb 드라이버 1
4) 전원 코드 1
5) 바늘 2를 당기세요
6) 당기기 pin1을 위한 솔레노이드
7) 배치하는 카메라는 검은 위원회 1을 조정합니다
8) 육각 렌치 6
9) 족집게 1
10) 솔 1
11) 터치 스크린 1을 위한 펜
12) IC 트레이 4를 위한 정착물
13) 그리스 1
  CHMT48VB 58 PC 공급 장치는 단번에 데스크탑 픽 앤드 플레이스 기계 작은 SMT 기계를 기계화합니다 0
CHMT48VB 58 PC 공급 장치는 단번에 데스크탑 픽 앤드 플레이스 기계 작은 SMT 기계를 기계화합니다 1


상단과 바닥 카메라가 각각 성분이 매우 정확하여서 개최된다는 것을 확인합니다 :
   CHMT48VB 58 PC 공급 장치는 단번에 데스크탑 픽 앤드 플레이스 기계 작은 SMT 기계를 기계화합니다 2

부호기, 폐-루프 제어와 X Y 축 모터는 조치를 잃지 않도록 합니다 :
 CHMT48VB 58 PC 공급 장치는 단번에 데스크탑 픽 앤드 플레이스 기계 작은 SMT 기계를 기계화합니다 3


주문형 IC 트레이 :
  CHMT48VB 58 PC 공급 장치는 단번에 데스크탑 픽 앤드 플레이스 기계 작은 SMT 기계를 기계화합니다 4

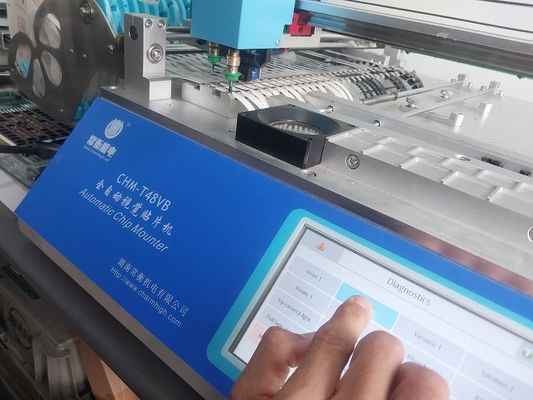

터치 스크린, 산업 임베디드 리눅스 시스템 제어 :
   CHMT48VB 58 PC 공급 장치는 단번에 데스크탑 픽 앤드 플레이스 기계 작은 SMT 기계를 기계화합니다 5


끌어 넘어뜨리기 위해 왜곡을 사용하기 위한 주끼 노즐, 매우 쉬운 작동, 마그넷 내부, 어떤 필요 :
  CHMT48VB 58 PC 공급 장치는 단번에 데스크탑 픽 앤드 플레이스 기계 작은 SMT 기계를 기계화합니다 6



안전한 포장 :
CHMT48VB 58 PC 공급 장치는 단번에 데스크탑 픽 앤드 플레이스 기계 작은 SMT 기계를 기계화합니다 7



샘플 :

CHMT48VB 58 PC 공급 장치는 단번에 데스크탑 픽 앤드 플레이스 기계 작은 SMT 기계를 기계화합니다 8

CHMT48VB 58 PC 공급 장치는 단번에 데스크탑 픽 앤드 플레이스 기계 작은 SMT 기계를 기계화합니다 9



키디엔리는 다음을 주목합니다

픽 앤드 플레이스 기계는 모든 부속물이 패키지에 포함된 채로 전체 세트입니다, QC가 지나갔습니다.

그것은 사용할 준비가 된 필요한 모든 것이 갖추어진 기계입니다!

당신이 그것을 받을 때 그것을 사용할 수 있습니다. 잘 판매 후 기술 지원은 미안하지만, 자신을 갖고 그것을 구입합니다.

당신의 선택과 플레이스 기계로 즐기세요!



서비스 & 보증 :

완제품 장비는 구매와 수명 복무의 시간부터 1년의 보증 기간을 가지고 있습니다.

우리는 항상 기계, 공장 믿을 만한 직접적인 공급의 예비품을 제공합니다.

우리는 온라인으로 Q/A와 문제해결 지원과 기술적 조언 서비스를 제공합니다.

일대일 에프터 서비스를 제공하세요. 각각 기계 100%는 밖에 선박 전에 잘 시험을 받았습니다.
