제품 상세 정보:
|
| 스텐실 프린터: | 3250 반자동 솔더 페이스트 프린터 | CHM-551: | 4헤드 50피더(자동 교환 노즐, 자동 PCB 컨베이어) |
|---|---|---|---|
| T961: | 컨베이어 리플로우 오븐, 6개 온도 구역 | 스엠티 라인: | 높은 정밀 smt 라인, 0201 지원 |
| 성분: | 0201/0402/0603-5050/SOT/SOP/QFP/QFN/BGA 등 | 탑재 정밀도: | (XY)±0.06mm ; (XY)±0.06mm; CPK≥1.0 CPK≥1.0 |
| PCB 사이즈: | 350mm(길이)x270mm(폭) | 장착 속도: | 11500CPH(최적) IPC9850:8850cph |
| 하이 라이트: | 고 정밀 SMD 생산 라인,SMD 생산 라인 PCB 제작 로봇,SMT 조립 라인 PCB 제작 로봇 |
||
높은 정확성경제적인 SMT 생산 라인:

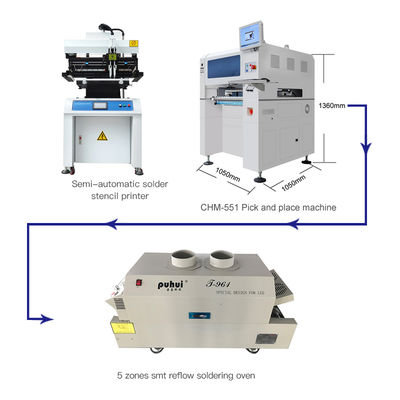

3250 반자동 스텐실 프린터, CHM-551 SMT 칩 마운터, 리플로우 오븐 T961
작은 SMT 생산 라인, 높은 구성, CPK 테스트에 통과, 최소 부품 0201
1스텐실 프린터 3250 기술 매개 변수
| 모델 | 3250 |
| 차원 | 850x670x1550mm |
| 테이블 크기 | 320x500mm |
| PCB 크기 | 250x400mm |
| 스텐실 크기 | 550x680mm |
| 인쇄 속도 | 0~8000mm/분 |
| PCB 두께 | 0~100mm |
| PCB 가볍게 조정 범위 | 앞/옆 +10mm |
| 전압 | 1PAC220V 50/60HZ |
| 인쇄 테이블 높이 | 850±20mm) |
| 반복 정확성 | ±0.01mm |
| PCB 위치 설정 방법 | 외부/ 참조 구멍 |
| 무게 | 약 250kg |
2CHM-551SMT 픽 앤 플래시 머신
| CHM-551 사양 | |
| 크기 | 980mm ((L) X 1050mm ((W) X 880mm ((H) |
| 무게 | 190kg |
| 전원 공급 | AC220V (50Hz, 단일 단계) 1.5kw |
| 공기 공급 | 0.5MPa ~ 0.7MPa |
| 진공 생성 | 진공 펌프 |
| 장착 머리의 양 | 4 |
| 장착 속도 | 11500CPH (최적) IPC9850: 8850cph |
| 정확성 을 높이는 것 | (XY) ±0.06mm; CPK≥1.0 |
| 부품 높이 | 12mm |
| 부품 유형 | 0201/0402/06035050/SOT/SOP/QFP/QFN/BGA 등 (레지스터/컨데시터/다이오드/트라이오드/LED/IC 등) |
| PCB 두께 | 0.6mm~3.5mm |
| PCB 크기 | 350mm ((L) x270mm ((W) (표준) 600mm ((L) x350mm ((W) (선택) |
| 노즐 변경 | 자동 노즐 교체 (1-3홀 노즐 라이브러리) |
| 제어 시스템 | 내장된 산업용 컴퓨터 (Windows 7) 모니터, 키보드, 마우스로 장착된 |
| 드라이브 시스템 |
X&Y축, 서보모터로 구동된다. 유연한 S 곡선 가속과 가속을 채택 |
| 전송 시스템 | 볼 스크루 + 선형 가이드 |
| 먹이 시스템 | 50 Yamaha 8mm 표준 공기/전기 피더 스택 (IC 트레이와 스틱 피더에도 적합합니다.) |
| 시력 시스템 | 스냅샷 카메라×4 (대부분 크기는 14mm×14mm) IC 카메라×1 (대부분 크기는 25mm×25mm) 마크 카메라×2 |
3T961 매개 변수:
| 모델 | T-961 |
| 난방 구역의 양 | 상부3/하부3 |
| 난방 구역의 길이가 | 730mm |
| 난방 종류 | 지능형 레벨 시로코 및 빠른 적외선 난방 |
| 냉각 구역 양 | 1 |
| PCB판의 최대 너비 | 230mm |
| 작동 방향 | 왼쪽→ 오른쪽 |
| 배달 옵션 | 네트워크 전송 및 체인 전송 |
| 컨베이어 벨트 속도 | 0-290mm/min |
| 전원 공급 | 220V 50/60Hz |
| 최고 전력 | 3.5KW |
| 가열 시간 | 약 7분 |
| 온도 조절 범위 | 방 온도 300 |
| 온도 조절 모드 | PID 폐쇄회로 제어 |
| 온도 조절 정확도 | ± 1 |
| PCB 온도 분포 오차 | ±2 |
| 전체 차원 | 1000×466×445mm |
| 기계 무게 | 70kg |

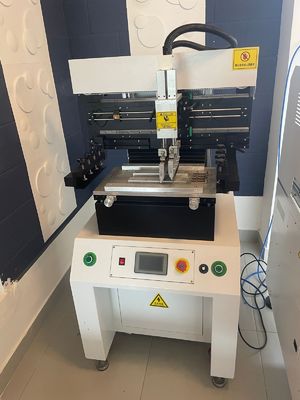

1반자동 용접 페이스트 프린터 3250

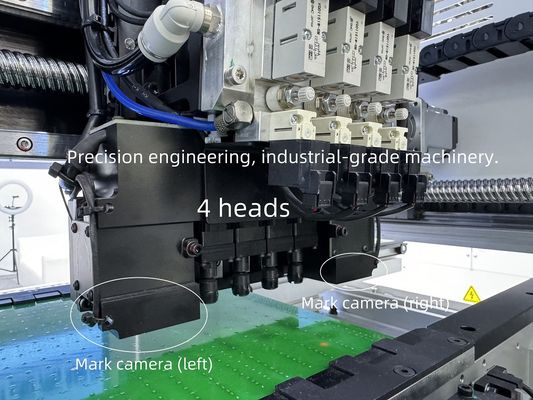

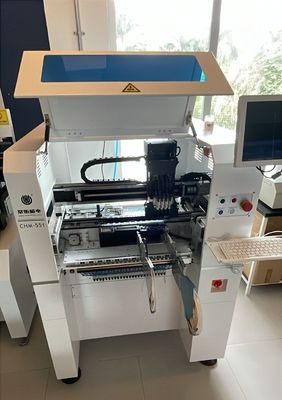

2. CHM-551 4개의 머리가 완전 자동 SMT 픽 및 위치 기계,강조:
1CPK 테스트를 지원합니다.CPK≥1.0
2. 자동 노즐 변경 (13 세트 노즐 라이브러리)
3열 보상
4자동 PCB 전달
5최적 속도:11500CPH, IPC9850:8850CPH
6미니 0201 지원
7.볼 스크루 + 선형 가이드
8. 세르보 모터
얇은 피치 IC에 매우 정확:

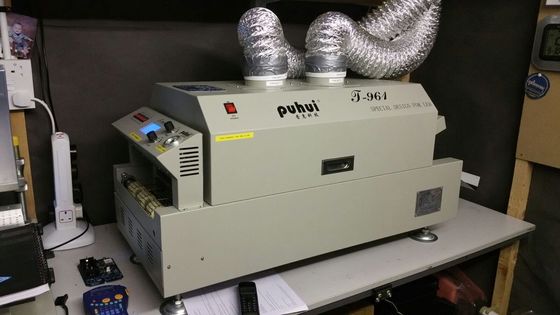

3. T961 납 없는 재공류 오븐, 더 큰 난방 크기 730x230mm, 이중층 PCB:
최고의 조합 SMT 라인, 우리는 그것을 추천합니다!
높은 공장 공급, 품질 보장.
더 많은 질문이 있으면 우편을 보내거나 전화하십시오.
유의하시기 바랍니다.
CHM-551 SMT 픽 앤 플래시 기계는 외부 공기 소스를 연결할 필요가 있습니다.
기계는 출하 전에 QC를 통과했습니다.
우리는 신속한 판매 후 서비스를 제공하고, 각 기계는 100% 잘 배포 전에 테스트됩니다. 신뢰를 가지고 구입하십시오.
픽 앤 플래시 머신으로 즐기세요!
서비스 및 보증:
전체 기계는 구매 시점부터 1 년의 보증 기간과 평생 서비스를 제공합니다.
우리는 항상 기계의 예비 부품을 공급합니다. 공장의 신뢰할 수 있는 직접 공급.
우리는 온라인 Q / A 및 문제 해결 지원 및 기술 자문 서비스를 제공합니다.
판매 후 서비스를 제공 합니다. 모든 기계는 100% 잘 배포하기 전에 테스트.
