3040 스텐실 인쇄기 CHM-550 SMT 생산 라인 SMT 칩 마운터 리플로우 오븐 T961

3040 스텐실 인쇄기 CHM-550 SMT 생산 라인 SMT 칩 마운터 리플로우 오븐 T961
3040 Stencil Printer CHM-550 SMT Production Line SMT Chip Mounter Reflow Oven T961
3040 스텐실 인쇄기 CHM-550 SMT 생산 라인 SMT 칩 마운터 리플로우 오븐 T961 3040 스텐실 인쇄기 CHM-550 SMT 생산 라인 SMT 칩 마운터 리플로우 오븐 T961 3040 스텐실 인쇄기 CHM-550 SMT 생산 라인 SMT 칩 마운터 리플로우 오븐 T961 3040 스텐실 인쇄기 CHM-550 SMT 생산 라인 SMT 칩 마운터 리플로우 오븐 T961 3040 스텐실 인쇄기 CHM-550 SMT 생산 라인 SMT 칩 마운터 리플로우 오븐 T961

큰 이미지 :  3040 스텐실 인쇄기 CHM-550 SMT 생산 라인 SMT 칩 마운터 리플로우 오븐 T961

제품 상세 정보:
원래 장소: 중국
브랜드 이름: Charmhigh
인증: CE
모델 번호: 스텐실 프린터 3040 / CHM-550 / T961 리플로우 오븐
결제 및 배송 조건:
최소 주문 수량: 1개 세트
가격: negotiation
포장 세부 사항: 나무상자
배달 시간: 1-3 일로 일합니다
지불 조건: 전신환 ; 웨스턴 유니온
공급 능력: 한달에 100

3040 스텐실 인쇄기 CHM-550 SMT 생산 라인 SMT 칩 마운터 리플로우 오븐 T961

설명
스텐실 인쇄기: 3040고 정밀도 프린터 매뉴얼 타입 CHM-550: 4는 50 공급 장치의 첫머리에 자동 변경 노즐을 씁니다
T961: 컨베이어 리플로우 오븐, 6 온도 존 SMT 라인: 높은 구성 유형
하이 라이트:

3040 SMT 칩 마운터

,

CHM-550 SMT 칩 마운터

,

CHM-550 SMT 생산 라인

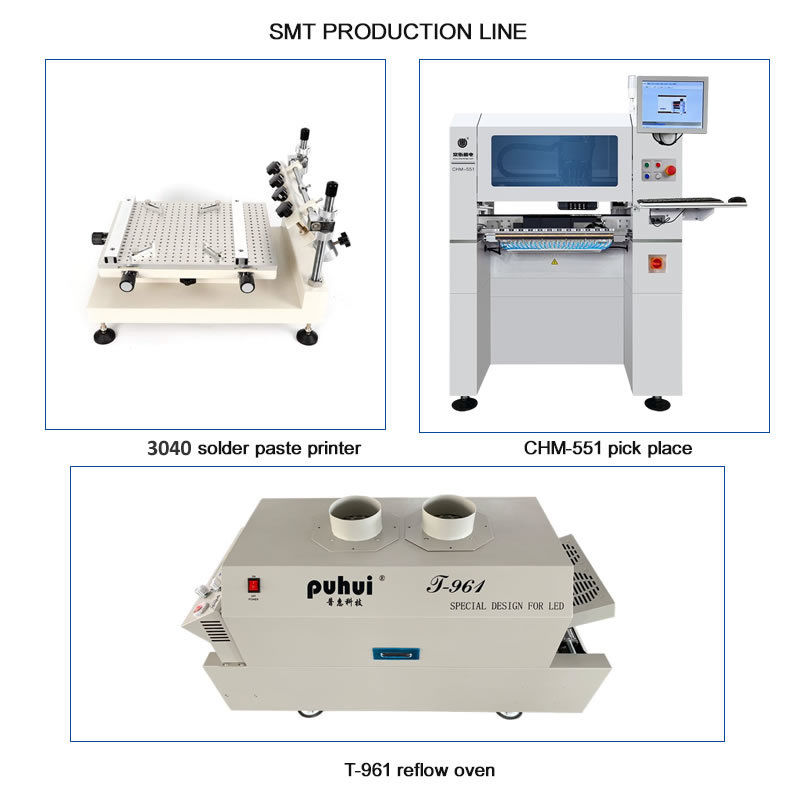

고 정밀도 SMT 생산 라인 :

3040대 스텐실 인쇄기, CHM-550 SMT 칩 마운터, 리플로우 오븐 T961



작은 SMT 생산 라인, 높은 구성, 지원받은 분 요소 0201




1. 스텐실 프린터 3040 기술적인 매개 변수


타이핑하세요 : 설명서
G.W : 23 킬로그램
최대 인쇄 영역 : 250*400mm
포장 크기 : L 66cm*W 50cm*H 28 센티미터

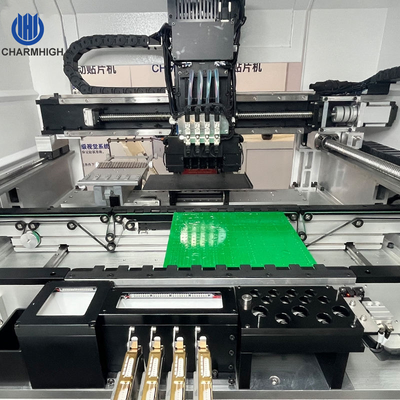

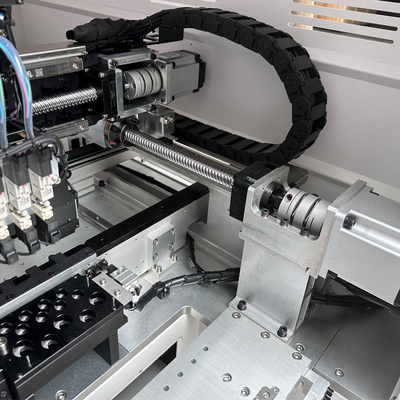

2. CHM-550 픽 앤드 플레이스 기계

차원 980(L)x1050(W)x880mm(H)
중량 190 킬로그램
전원 공급기 AC220V (50Hz, 단일 상), 2.1kW
에어 서플라이 0.5MPa ~ 0.6MPa
압력 발생 일본 페루산 브랜디 진공 발생기
장착 헤드 4개 머리들
장착 속도 6000cph(optimal)
실장 정확도 ±50μm@μ±3σ/chip
제어 정밀도 5μm
구성장치 높이 12 밀리미터
컴포넌트 형식

0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, 기타 등등.

(저항기 / 축전기 / 다이오드 / 3극 진공관 / LED / IC, 기타 등등.)

PCB 두께 0.6mm~3.5mm
PCB 사이즈 400 mm(L)x300mm(W)
PCB 배달 손으로
노즐 교체 오토매틱 노즐 변화 (13개의 홀노즐 도서관)
제어 시스템

짜맞춘 산업용 컴퓨터 (윈도즈 시스템)

모니터와 키보드와 마우스로 설비됩니다

구동 시스템 서보 모터에 의해 가동된 X&Y 주축 ; 탄력적 S-커브 가속과 감속을 채택하기
통신 방식 볼 스크류 + 리니어 가이드
피딩 시스템

50개 야마하 8 밀리미터 표준 공압 / 전동 피더 슬롯

(또한 IC 트레이 + 스틱 / 튜브 / 진동피더에 적합합니다)

비젼 시스템

적용 가능한 스냅샷 카메라 X 4 (성분 사이즈 : 14mmx14mm) ;

적용 가능한 IC 카메라 X 1 (성분 사이즈 : 25mmx25mm) ;

마크 카메라 X 2

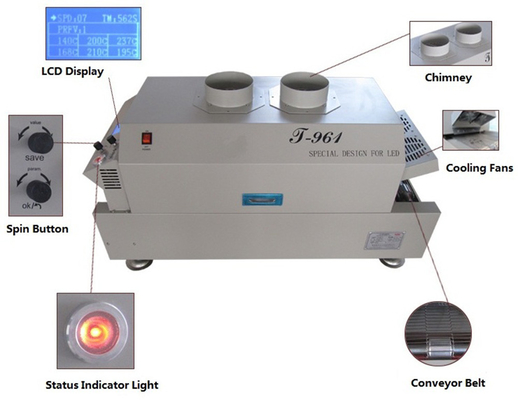

3. T961은 매개변수화합니다 :

모델 T-961
가열대 양 upper3/down3
가열대의 길이 730 밀리미터
가열형 지적 수준 열풍과 빠른 적외선 가열
냉각영역 양 1
PCB 보드의 최대 너비 230 밀리미터
작동 방향 left→right
투하 옵션 네트 transmission&chain 전송
컨베이어 벨트의 속도 0-290mm/min
전원 공급기 220V 50/60Hz
피크 전력 3.5KW
업 타임 가열되기 약 7 감독이 필요한 미성년자
온도 조절 범위 공간 temperature-300
온도 조절 모드 PID 폐-루프 제어
온도 제어 정확도 ±1
PCB 온도 분포 일탈 ±2
윤곽치수 1000×466×445mm
기계 하중 70KG



세부 사항 사진 :

3040 스텐실 인쇄기 CHM-550 SMT 생산 라인 SMT 칩 마운터 리플로우 오븐 T961 0

3040 스텐실 인쇄기 CHM-550 SMT 생산 라인 SMT 칩 마운터 리플로우 오븐 T961 1

3040 스텐실 인쇄기 CHM-550 SMT 생산 라인 SMT 칩 마운터 리플로우 오븐 T961 2

3040 스텐실 인쇄기 CHM-550 SMT 생산 라인 SMT 칩 마운터 리플로우 오븐 T961 3

3040 스텐실 인쇄기 CHM-550 SMT 생산 라인 SMT 칩 마운터 리플로우 오븐 T961 4

3040 스텐실 인쇄기 CHM-550 SMT 생산 라인 SMT 칩 마운터 리플로우 오븐 T961 5

3040 스텐실 인쇄기 CHM-550 SMT 생산 라인 SMT 칩 마운터 리플로우 오븐 T961 6

3040 스텐실 인쇄기 CHM-550 SMT 생산 라인 SMT 칩 마운터 리플로우 오븐 T961 7

3040 스텐실 인쇄기 CHM-550 SMT 생산 라인 SMT 칩 마운터 리플로우 오븐 T961 8

이중 레이어 PCB에 대해, 매뉴얼 스텐실 인쇄기 3040 :

3040 스텐실 인쇄기 CHM-550 SMT 생산 라인 SMT 칩 마운터 리플로우 오븐 T961 9



이중 레이어 PCB에 대해, T960 무연 리플로우 오븐, 큰 난방 사이즈 730x230mm :



3040 스텐실 인쇄기 CHM-550 SMT 생산 라인 SMT 칩 마운터 리플로우 오븐 T961 10



최고의 조합 SMT가 늘어선다고, 우리는 그것을 권고합니다! 자신을 갖고 푸르카하스.

품질 보증으로, 치암하이 공장 공급.

3040 스텐실 인쇄기 CHM-550 SMT 생산 라인 SMT 칩 마운터 리플로우 오븐 T961 11



온화한 기록 :

CHM-550 스엠티 선택과 단지 플레이스 기계는 스스로 준비되는 외부 공기 소스를 연결시킬 필요가 있습니다, 다른 어떤 필요도 배불리 먹지 않습니다.

기계는 밖에 운반하기 전에 통과된 QC를 통과했습니다.

우리는 적시 애프터 서비스를 제공합니다, 각각 기계 100%가 밖에 선박 전에 잘 시험을 받았습니다. 자신을 갖고 그것을 구입하세요.

당신의 선택과 플레이스 기계로 즐기세요!



서비스 & 보증 :

완제품 장비는 구매와 수명 복무의 시간부터 1년의 보증 기간을 가지고 있습니다.

우리는 항상 기계, 공장 믿을 만한 직접적인 공급의 예비품을 제공합니다.

우리는 온라인으로 Q/A와 문제해결 지원과 기술적 조언 서비스를 제공합니다.

일대일 에프터 서비스를 제공하세요. 각각 기계 100%는 밖에 선박 전에 잘 시험을 받았습니다.
