제품 상세 정보:
|
| 머리들: | 6개(19홀 노즐 라이브러리 포함) | PCB 사이즈: | 450/900(L)mm * 350mm(W) (2가지 옵션) |
|---|---|---|---|
| 속도: | 27800cph(최적) | 공급기: | 60pcs 전기 공급 장치 지원 |
| 성분: | 01005, 0201,0402,-5050, SOP/QFP/QFN/BGA/LED.. | 순중량: | 1100 킬로그램 |
| 카메라: | IC 카메라: 1pcs(36mm) 플라잉 카메라: 6pcs(16mm) MARK 카메라: 2pcs | PCB 배달: | 레일이 포함된 3개 자동 배송, 소프트웨어로 너비 조정 가능 |
| 차원: | 1320(길이)x1600(폭)x1500(높이) | 전원 공급: | AC220V (50/60Hz, 단상) 3KW |
| 공급 장치 타입: | Fuji NXT 전기 피더 | PCB 두께: | 0.6-3.5mm |
| 강조하다: | 6 머리 SMT 후비는 물건과 장소 기계,60 지류 SMT 후비는 물건과 장소 기계,60 공급 장치 자동 픽 앤 플레이스 장치 |
||
스마트 소프트웨어 고 정밀 6 헤드 SMT 픽 앤 플래시 머신 TM06
전체 직렬 SMT PCB 컨베이어와 함께 선택 및 위치 기계
중형 완전 자동 PCB 조립 라인 - SMT 대량 생산
1모델 번호: TM06
2브랜드: Charmhigh
3주요 구성: 3 조각 PCB 자동 배달 + 6 헤드 60 피더 + 파나소닉 서보 모터
+ 자동 노즐 변경자 (점 19) + 9 카메라 + 공 나사 + 선형 가이드 (동두 나사와 Y 축)
4피더: 후지 전기 피더 (별로 구매)
5PCB 면적 (2 옵션): 400 * 350mm / 800 * 350mm
6. 컴퓨터와 키보드와 마우스와 함께 윈도우 시스템
7컴포넌트: 0201, 0402-5050, SOP, QFN, TQFP, BGA...
8. 1320 ((L) x 1350 ((W) x 1500 ((H), AC220V (50/60Hz, 1단계)
9납품시간: 5~8일
10배달: 항공 / 해상 / 우리의 공장에서 직접 / 중국에 창고에 보내
11지불 방법: 송금 (T/T)
12포장: 접착판 상자
Charmhigh 6 헤드 SMT 픽 앤 플래시 머신작업 영상고객 사이트에서:
https://youtu.be/aQr95HjaxFQ?si=HwKuz-CAX2lodkLv
TM06 사양:
| 모델 | TM06 |
| 크기 | 1320mm ((L) × 1600mm ((W) × 1500mm ((H) |
| 무게 | 1100kg |
| 전원 공급 | AC220V (50Hz, 단일 단계), 3kW |
| 공기 공급 | 0.5MPa ~ 0.7MPa |
| 진공 생성 | 내장 진공 펌프 |
| 장착 머리의 양 | 6개 |
| 장착 속도 | 27800cph (최적) |
| 정확성 을 높이는 것 | ±0.035mmCPK≥1.0 (XY) |
| 제어 정확성 | 4μm |
| 부품 높이 | 12mm |
| 부품 유형 |
01005/0201/04025050/SOT/SOP/QFP/QFN/BGA 등 최대 시야 36*36mm 부품 (레지스터/컨데시터/다이오드/트라이오드/LED/IC 등) |
| PCB 두께 | 0.6mm~3.5mm |
| PCB 크기 | 450mm ((L) × 350mm ((W) (표준) 900mm ((L) × 350mm ((W) (선택) |
| PCB 전달 | 3단 철도 자동 운송,PCB 지원 |
| 노즐 변경 | 자동 노즐 교체(19홀 노즐 라이브러리) |
| 제어 시스템 | 내장된 산업용 컴퓨터 (윈도우 시스템) 모니터, 키보드, 마우스로 장착된 |
| 드라이브 시스템 | X&Y 축, 파나소닉 A6 서보 모터(동동기 2대의 Y축)유연한 S 곡선 가속과 가속을 채택 |
| 전송 시스템 | X&Y 축은 TBI 바닥 공 나사 및 HIWIN 선형 가이드(Y축, 이중 나사) |
| 먹이 시스템 | 60NXT 8mm 표준 피더 스택 (IC 트레이와 스틱 피더에도 적합합니다.) |
| 시력 시스템 | 비행 카메라×6 (대부분 크기는 16mm×16mm) IC 카메라×1 (대부분 크기는 36mm×36mm) 마크 카메라×2 |

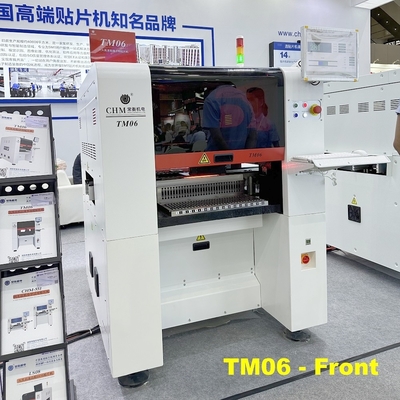

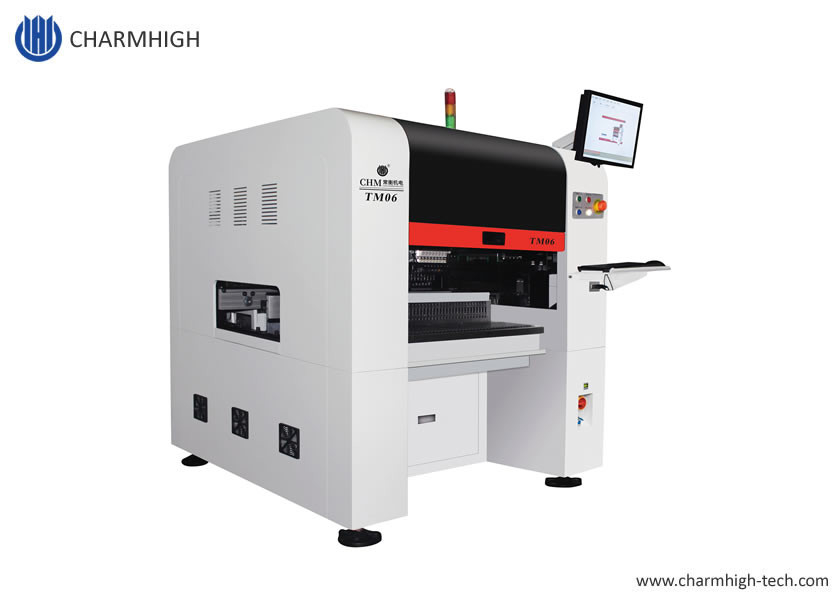

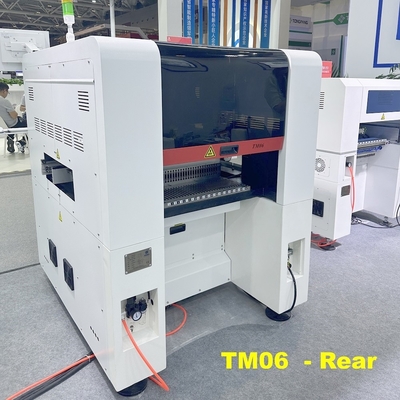

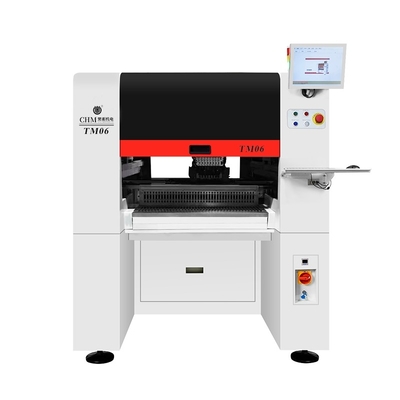

TM06의 실제 사진:
(CHM-551 & TM06)
60 피더 슬롯 (푸지 NXT 전기 피더와 함께 작동, 피더는 별도로 구입, 8/12/16/24/32/44mm):
가장 작은 01005 및 큰 크기의 구성 요소의 고 정밀 및 안정적인 장착을 달성 할 수 있습니다.
완전 자동 SMT 생산 라인:
고객 사이트:
PCB 샘플:
Charmhigh 공장 직접 공급, 우리의 TM06, TM08, TS10, TS20 시리즈 기계 기본 구조는 채택됩니다:고속 작업 조건에서 장비가 안정적이고 안정적으로 작동 할 수 있도록.
서비스 및 보증:
전체 기계는 구매 시점부터 1 년의 보증 기간과 평생 서비스를 제공합니다.
우리는 항상 기계의 예비 부품을 공급합니다. 공장에서 직접 공급하고 있습니다.
우리는 온라인 Q / A 및 문제 해결 지원 및 기술 자문 서비스를 제공합니다.
우리는 1대1 판매 후 서비스를 제공합니다.모든 기계는 100% 시험해 보냅니다.
