제품 상세 정보:
|
| 최대 PCB 크기: | 350mm(L)x280mm(W) (표준) | 공급기: | 50 PC 야마하 공급 장치 (공압 & 전동 피더) |
|---|---|---|---|
| 운영시스템: | 리눅스 시스템 | 기준 보정: | 자동차 시준 표시점 |
| 구성장치 높이: | 12mm | 장착 속도: | 14400cph |
| 순중량: | 310Kg | 대통 주둥이: | 13 PC 노즐 자료실과 노즐 교환 장치 |
| 차원: | 1020mm(길이)x1180mm(폭)x1450mm(높이) | 장착 정확도: | (XY) ±0.035mm CPK≥1.0 |

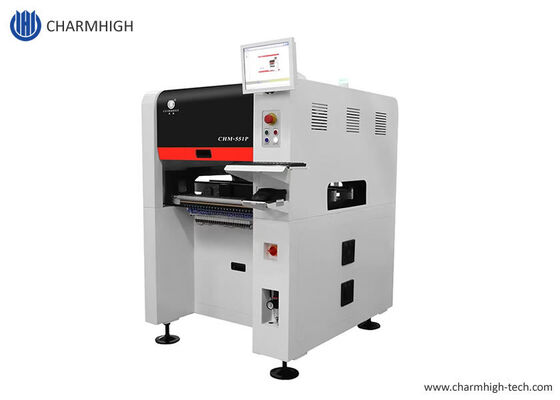

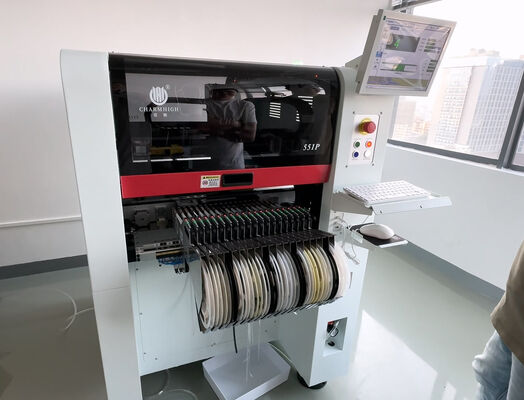

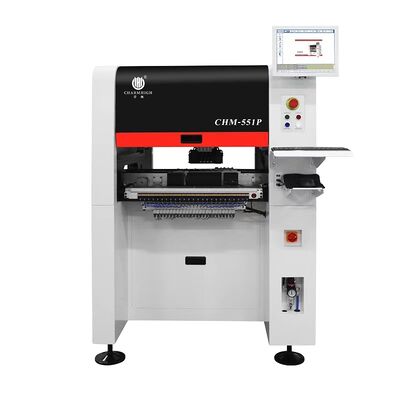

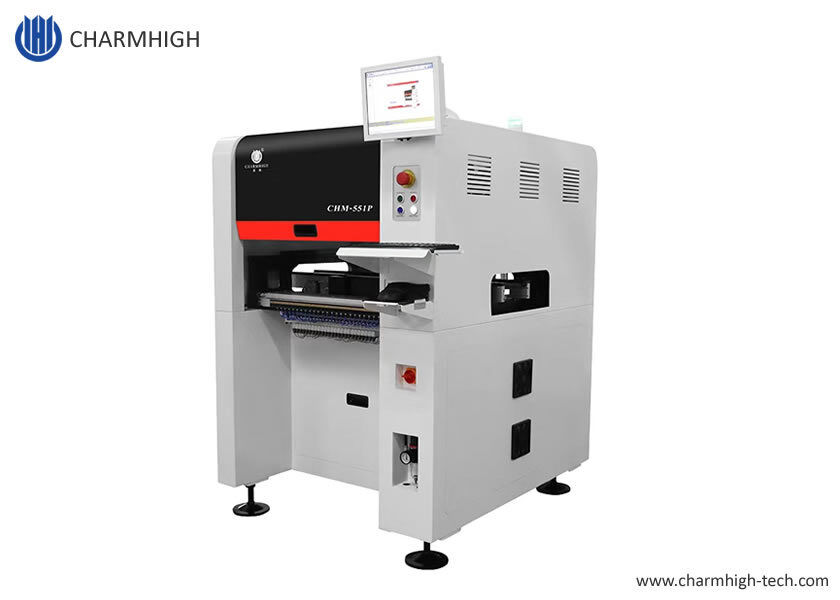

Charmhigh의 CHM-551P 4헤드 SMT 픽앤플레이스 머신 업그레이드 (CHM-551에서 업데이트됨)
더 높은 속도 14400 CPH, 더 높은 정밀도 0201~30*30mm 영역, 높은 안정성의 주철 프레임. 높은 정밀도로 매우 안정적이며, 0201 완벽 대량 생산, 중국 최고의 4헤드 모델.
자동 PCB 컨베이어, 50 피더 4헤드 SMT 픽앤플레이스 로봇. CHM-551P SMT 픽앤플레이스 머신 (자동 노즐 교환 기능 포함) SMT 배치 생산용. 0201 지원. CPK 테스트 지원. SMT 조립, 소량 생산을 위한 경제적인 솔루션.
| 치수 | 1020mm(L) x 1180mm(W) x 1450mm(H) |
| 무게 | 556kg |
| 전원 공급 장치 | AC220V (50Hz, 단상) 1.5kw (평균 전력 350w) |
| 공기 공급 장치 | 0.5MPa ~0.7MPa |
| 진공 생성 | 내장형 진공 펌프 |
| 마운팅 헤드 수량 | 4 헤드 |
| 마운팅 속도 | 14400CPH (최적) |
| 마운팅 정확도 | (XY)±0.035mm; CPK≥1.0 |
| 부품 높이 | 12mm |
| 부품 유형 | 0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA 등 (저항기/커패시터/다이오드/트라이오드/LED/IC 등) 0201부터 더 큰 부품 30*30mm 크기까지 |
| PCB 두께 | 0.6mm~3.5mm |
| PCB 크기 | 350mm(L)x270mm(W) (표준); 600mm(L)x350mm(W) (옵션) |
| 노즐 교체 | 자동 노즐 교체 (13구멍 노즐 라이브러리) |
| 제어 시스템 | Linux 시스템, 모니터, 키보드, 마우스 포함 |
| 구동 시스템 | X&Y 축 서보 모터 구동; 유연한 S-커브 가속 및 감속 채택 |
| 전송 시스템 | 볼 스크류 + 선형 가이드 |
| 피딩 시스템 | 50개의 Yamaha 8mm 표준 공압/전기 피더 스택 (IC 트레이 및 스틱 피더에도 적합) |
| 비전 시스템 | 스냅샷 카메라 x4 (부품 크기 적용: 14mm×14mm); IC 카메라 x1 (부품 크기 적용: 30mm×30mm); 마크 카메라 x2 |
Charmhigh SMT, 공장 직판, 신속한 배송.
Charmhigh, 중국 최고 브랜드.
| 항목 | 수량 | 항목 | 수량 |
|---|---|---|---|
| 픽앤플레이스 머신 | 1 | 핀셋 | 1 |
| 노즐 | 8 | 내부 육각 렌치 | 1 |
| 공구함 | 1 | 윤활유 | 1 |
| 보증서 | 1 | 필터 | 4 |
| 사용 설명서 | 1 | 퀵 커넥터 | 1 |
| 테스트 보고서 | 1 | 마우스 패드 | 1 |
| 브러시 | 1 | 전원 케이블 | 1 |
참고: 픽앤플레이스 머신은 패키지에 포함된 모든 액세서리가 포함된 완전한 세트이며, 기계는 바로 사용할 수 있습니다! 외부 공기 압축기(피더 및 ANC용 공기 공급)만 준비하면 됩니다. 이 기계를 안심하고 구매하십시오. 픽앤플레이스 머신을 즐기십시오!
완전한 기계는 구매 시점부터 1년의 보증 기간과 평생 서비스를 제공합니다.
항상 기계 예비 부품을 제공하며, 공장 직판으로 보장됩니다.
온라인 Q/A 및 문제 해결 지원, 기술 자문 서비스를 제공합니다.
1대1 애프터 서비스 제공.각 기계는 출고 전에 100% 테스트됩니다.
