제품 상세 정보:
|
| Heads: | 4-head | Max PCB size: | 450mm*300mm |
|---|---|---|---|
| Feeder: | Support 50pcs YAMAHA CL Feeder/Electric Feeder | Precision: | (XY) ±0.05mm; CPK≥1.0 |
| Dimension: | 1280(L)*1190(W)*1050(H) mm | Cameras: | 6pcs small camerea+1 big camera+2 mark camera |
| Motor: | Panasonic servo motor | Components: | 0201, 0402~5050, SOP, QFN, BGA, PLCC, LED |
| Net weight: | 310kg | Auto change nozzle: | Yes, with nozzle library 19-hole |
| 강조하다: | 치암하이 SMT 픽 앤드 플레이스 기계,4 머리들 SMT 픽 앤드 플레이스 기계,치암하이 스엠티 칩 마운터 |
||
Charmhigh CHM-650 첨단 SMT 픽 앤 플래시 머신 4 헤드 50 피더
CHM-650 주요 특징:
1모델 번호: CHM-650
2브랜드: Charmhigh
3주요 구성: 데스크톱 타입 + PCB 자동 배달 + 4 헤드 50 피더 + 파나소닉 세르보 모터 + 자동 노즐 변경자 + 볼 스크루 + 선형 가이드 레일 + 7 카메라 + 업데이트 된 스마트 소프트웨어
4. 피더: 2 옵션: 야마하 전기 피더 / 공기 피더 (피더는 별도로 구입)
5최대 PCB 면적: 400 * 350mm; 최대 부품 높이: 12mm
6. 컴퓨터와 키보드와 마우스와 함께 윈도우 시스템
7컴포넌트: 0201, 0402-5050, SOP, QFN, TQFP, BGA...
8크기: 1280 ((L) * 1190 ((W) * 1050 ((H) mm, AC220V (50/60Hz)
9진행 시간: 3-5 일
10배달: 기차 / 항공 / 바다 / 우리의 공장에서 직접 / 중국 창고로 보내
11지불 방법: 송금 (T/T)
12포장: 접착판 상자
유튜브 작업 비디오:
CHM-650 장착 0201 0402 TQFP 128pin:
https://youtu.be/PdjjR7lc56Q
CHM-650 믹스 장착:
https://www.youtube.com/watch?v=Hk0rwxEVXf8
불가리아 고객으로부터의 CHM-650 작업 비디오:
https://www.youtube.com/watch?v=50mu2rlPrrc
CHM-650 4개의 머리 픽업 및 위치 로봇의 실제 촬영:
https://www.youtube.com/watch?v=R6UZqwV8Zvc
| CHM-650 사양 | |

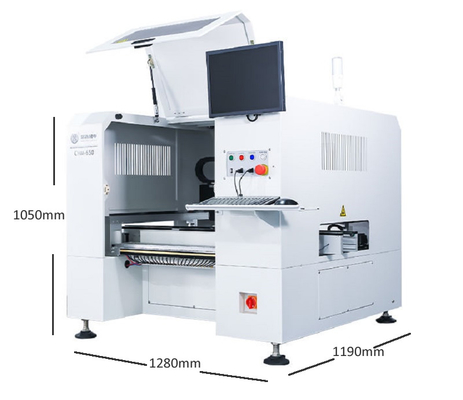

| 크기 | 1280mm ((L) x1190mm ((W) x1050mm ((H) |
| 무게 | 310kg |
| 힘공급 | AC220V (50Hz, 1단계), 2.1kW |
| 공기 공급 | 0.5MPa ~ 0.7MPa |
| 진공 생성 | 진공 발전기 |
| 장착머리 | 4개 |
| 장착 속도 | 9000cph (최적) |
| 정확성 을 높이는 것 | (XY) ±0.05mmCPK≥1.0 |
| 제어 정확성 | 5μm |
| 부품 높이 | 12mm |
| 부품 유형 |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA 등 (레지스터/컨데시터/다이오드/트라이오드/LED/IC 등) |
| PCB 두께 | 0.6mm~3.5mm |
| PCB 크기 | 400mm ((L) x350mm ((W) |
| PCB 전달 | 3단 철도 자동 운송 |
| 노즐 변경 | 자동 노즐 교체 (19홀 노즐 라이브러리) |
| 제어 시스템 |
내장된 산업용 컴퓨터 (윈도우 시스템) 모니터, 키보드, 마우스로 장착된 |
| 드라이브 시스템 | X&Y 축, 서보 모터로 구동된다. 유연한 S 곡선 가속과 가속을 채택한다 |
| 전송 시스템 | 볼 스크루 + 선형 가이드 |
| 먹이 시스템 |
50 Yamaha 8mm 표준 공기/전기 피더 슬롯 (IC 트레이와 스틱 피더에도 적합합니다.) |
| 시력 시스템 |
스냅샷 카메라x4 (부품 크기가 적용됩니다:16mmx16mm); IC camerax1 (부품 크기가 적용됩니다:36mmx36mm); 카메라X2 마크 |
특징 of CHM-650 SMT 장착 기계

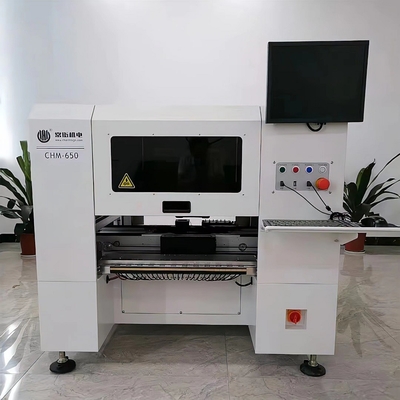

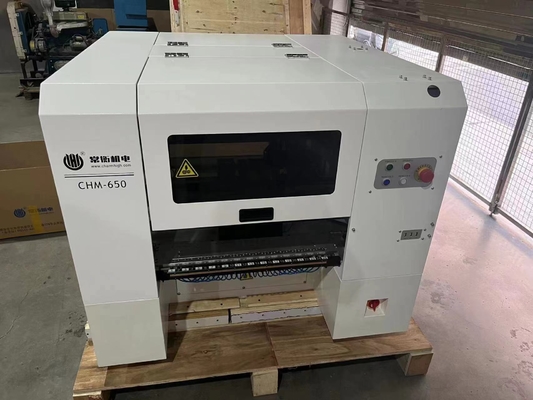

100% 진짜 사진:
각 측면 25pcs 피더, 총 50pcs 테이프 피더 지원: (야마하 전기 피더 + 공기 모두 적합)
8/12/16/24/32/44mm 피더, 스틱 피더, IC 트레이 지원, 이 부품은 별도로 구입해야합니다.

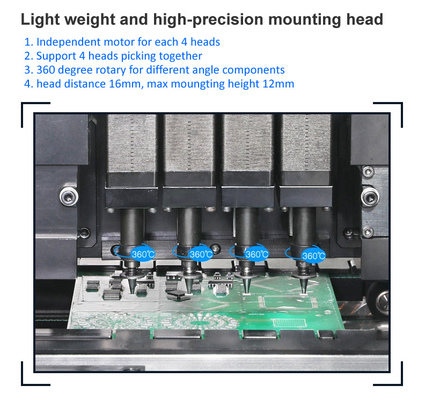

삼성 노즐과 함께 4 개의 머리가 있습니다:
참고:
픽 앤 플래시 기계는 패키지에 포함된 모든 액세서리와 함께 완성되어 있습니다.
당신은 별도로 피더를 구입해야하고 10mm 외부 지름 파이프와 압축기를 준비해야합니다 (피더에 대한 공기 공급, ANC, PCB 막기...)
파이프를 기계 뒷면에 삽입합니다.
이 기계 를 자신감 있게 구매 하십시오.
서비스 및 보증:
전체 기계는 구매 시점부터 1 년의 보증 기간과 평생 서비스를 제공합니다.
우리는 항상 기계의 예비 부품을 공급합니다. 공장의 신뢰할 수 있는 직접 공급.
우리는 온라인 Q / A 및 문제 해결 지원 및 기술 자문 서비스를 제공합니다.
판매 후 서비스를 제공 합니다. 모든 기계는 100% 출하 전에 잘 테스트 됩니다.
