8800 큰 재공류 오븐 완전 자동 철도 PC 제어 납 없는 3180x500mm

8800 큰 재공류 오븐 완전 자동 철도 PC 제어 납 없는 3180x500mm
8800 큰 재공류 오븐 완전 자동 철도 PC 제어 납 없는 3180x500mm 8800 큰 재공류 오븐 완전 자동 철도 PC 제어 납 없는 3180x500mm 8800 큰 재공류 오븐 완전 자동 철도 PC 제어 납 없는 3180x500mm 8800 큰 재공류 오븐 완전 자동 철도 PC 제어 납 없는 3180x500mm

큰 이미지 :  8800 큰 재공류 오븐 완전 자동 철도 PC 제어 납 없는 3180x500mm

제품 상세 정보:
원래 장소: 중국
브랜드 이름: Charmhigh
인증: CE
모델 번호: 8800
결제 및 배송 조건:
최소 주문 수량: 1
가격: $9100
포장 세부 사항: 접착판 케이스
배달 시간: 6-8 일
지불 조건: 전신환, 웨스턴 유니온
공급 능력: 월 50달러

8800 큰 재공류 오븐 완전 자동 철도 PC 제어 납 없는 3180x500mm

설명
작동 전원: 5-10kW 시동 전원: 48KW
난방 구역의 양: 위8/아래8 발열 에리어: 3180*500mm
자동레일 포함: 그래요 워밍업 시간: 약 15-20분
PC 제어로: 예, 산업용 컴퓨터를 사용하면 구성 요소 유형: CSP, 0201 칩 등
크기: 길이 5300*1350*1500mm 순중량: 1800 킬로그램
강조하다:

8800 재공류 오븐

,

완전 자동 재공급 오븐

,

3180x500mm 리플로우 오븐

8800 완전 자동 철도 큰 재공류 오븐 + PC 제어 8 온도 구역 (올라 8 + 아래 8)

납 없는 SMT 리플로우 오븐 8800 SMT 용접 오븐, 난방 크기3180*500mm



8800 대형 8 영역 납 없는 SMT 재흐름 용접 오븐

모델 번호 8800
가열 부품 매개 변수
난방 구역 수 위 8 + 아래 8
온도 구역의 길이가 3180mm
가열 패턴 완전 핫 에어 (작은 사이클에서 위아래)
냉각 구역 수 플라즈마 팬 공기 냉각 플러스 2 단계 라인링 냉각 (길이 800MM)
컨베이어 부품 매개 변수
PCB의 최대 너비 눈 너비 500mm
컨베이어 방향 L→R
컨베이어 높이 880±20mm
송신물질 메시 + 자동 레일
컨베이어 속도 범위 0~2000mm/min
제어 부품 매개 변수
전원 공급 5선, 3단계, 380V
전원 시작 48KW
전력 소비 약 8-10KW
온난화 시간 약 20분
온도 설정 범위 방온 380°C
온도 조절 방법 PC+PID+SSR
인접 지역 간 온도 차이 70 °C, 최고 수준의 납 없는 프로세스에 대응할 수 있습니다.
온도 조절 정확성 ±2°C
PCB의 온도 오차 ±2°C
비정상적인 경보 온도가 이상 (온도를 일정하게 유지한 후 너무 높거나 너무 낮다)
전원 차단 보호 UPS
오픈 웨이 전기 나사 막대기
일반 매개 변수
크기 (L*W*H) mm 5300*1350*1500mm
무게 약 1800kg



8800 재공류 오븐의 기술적 특징:

1컴퓨터 + 시멘스 PLC 지능형 제어 시스템, 고 온도 제어 정확도 ± 2 °C (컴퓨터 충돌 시 생산에 영향을 미치지 않고 오프라인에서 작동 할 수 있습니다),제어 시스템의 안정성과 신뢰성을 보장합니다.;
2. 윈도우 운영 인터페이스, 강력하고 쉽게 작동;
3. 상부 오븐 몸의 개척은 안전과 신뢰성을 보장하기 위해 전기 스프 스틱 자동 리프팅 메커니즘을 채택;
4. 매스 벨트 긴장 장치가 장착되어 있으며 부드럽고 진동하지 않고 변형되지 않는 운송을 보장하며 PCB의 부드러운 운송을 보장합니다.동시 가이드 레일 전송 메커니즘 (전자 자동 배치 기계로 온라인으로 연결될 수 있습니다), 정확한 안내 레일 너비 조절과 긴 서비스 수명을 보장합니다.
5모든 난방 구역은 PID 컨트롤을 사용하여 컴퓨터에 의해 제어됩니다 (위와 낮은 온도 구역은 독립적으로 제어되며 별도로 열 수 있습니다.구동 전력을 줄이기 위해 지역 난방을 사용할 수 있습니다.);
6. 메시 벨트 전송은 컴퓨터에 의해 완전히 폐쇄 루프로 제어되며, 다양한 유형의 PCB의 동시에 생산을 충족시킬 수 있습니다.
7. 그것은 결함 소리와 빛 알람 기능을 가지고 있습니다;
8. 가공자와 제어 시스템의 안전을 보장하기 위해 누출 보호 장치로 장착;
9. 터빈 난방 방법을 사용하여 UPS와 자동 지연, 상부와 하부 층에 대한 독립적인 뜨거운 공기 작은 순환 시스템, 균일 온도,높은 열 보상 효율성, 효율적인 압력 공기 통로를 통해 순환하는 뜨거운 공기의 흐름을 크게 증가시키고, 급속한 온도 상승 (약 20분), 높은 열 보상 효율,고온 용접 및 완화 가능;
10상층과 하층의 각 온도 구역에는 각 온도 구역의 균형을 실시간으로 모니터링하고 보완하는 독립적인 온도 감지 센서가 있습니다.
11. 운영 체제에는 비밀번호 관리가 있습니다. 허가되지 않은 직원이 프로세스 매개 변수를 변경하는 것을 막기 위해서입니다.작업 기록 관리 프로세스 매개 변수 변경 과정을 추적 할 수 있습니다, 관리 개선을 촉진합니다. 사용자들의 기존 온도 및 속도 설정과 온도 곡선을 저장하고 모든 데이터와 곡선을 인쇄 할 수 있습니다.
12통합 제어 창, 컴퓨터 스위치, 테스트 곡선, 인쇄 곡선 및 전송 데이터는 사용자 친화적 인 디자인으로 쉽게 작동 할 수 있습니다.3채널 온도 곡선 온라인 테스트 시스템, 언제든 용접 물체의 실제 온도 곡선을 감지 할 수 있습니다 (특별한 온도 곡선 검사 장치가 필요하지 않습니다);
13특수 압력 공기 순환 구조와 특수 모양의 난방 전선 설계, 소음, 진동, 매우 높은 열 교환률그리고 부품의 바닥과 PCB 보드 사이의 매우 작은 온도 차이 △t, 이는 납 없는 공정의 엄격한 요구 사항에 가장 적합합니다. 특히 납 없는 제품에서 용접의 어려움이 높습니다.

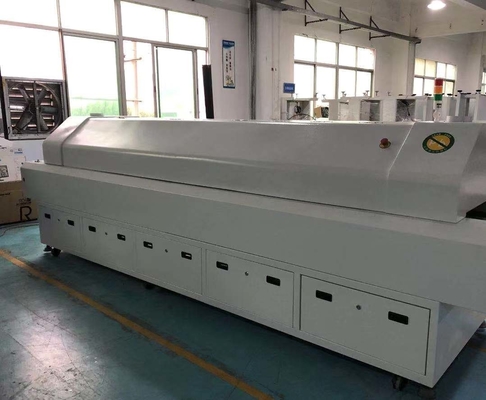

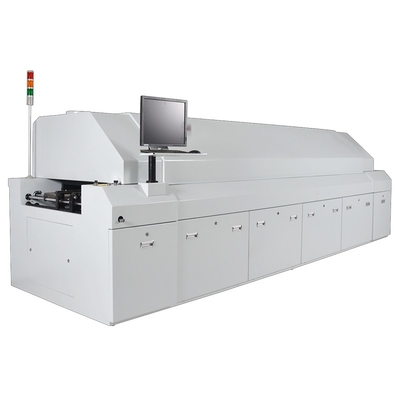

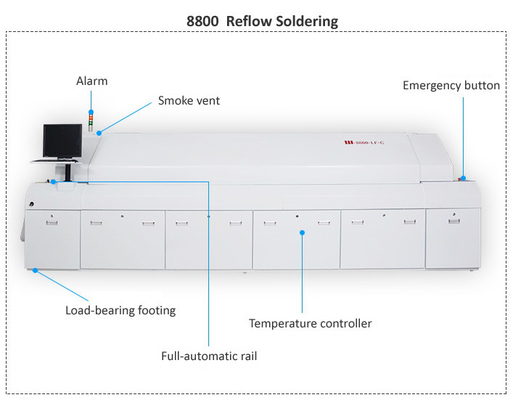

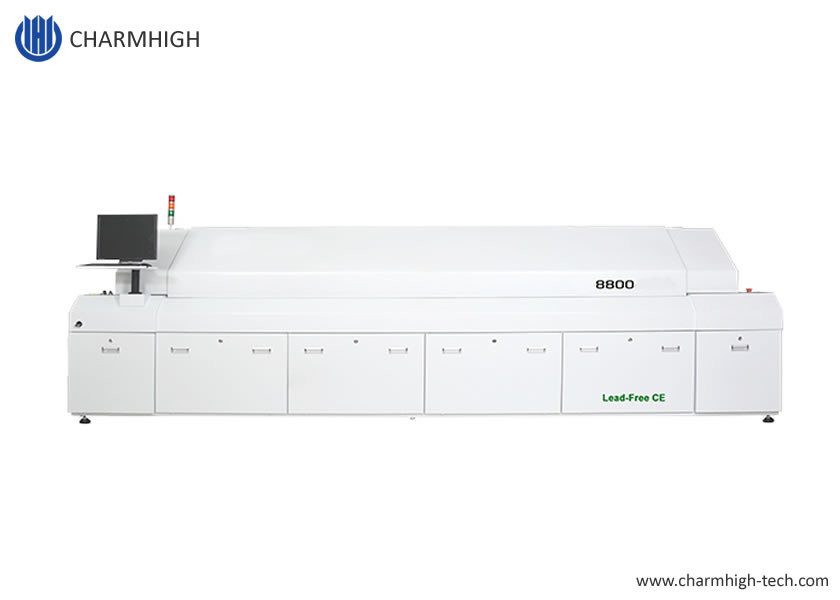

8800의 진짜 사진:

8800 큰 재공류 오븐 완전 자동 철도 PC 제어 납 없는 3180x500mm 0

8800 큰 재공류 오븐 완전 자동 철도 PC 제어 납 없는 3180x500mm 1



8800 큰 재공류 오븐 완전 자동 철도 PC 제어 납 없는 3180x500mm 2



8800 큰 재공류 오븐 완전 자동 철도 PC 제어 납 없는 3180x500mm 3



큰 SMT 생산 라인을 추천합니다:

1. PCB 로더

2완전 자동 용접 페이스트 프린터 G5

3. PCB 컨베이어

4픽 앤 플래시 머신 TS10 (10개)

5픽 앤 플래시 머신 TM08 (8개)

6. PCB 컨베이어

7. 8 온도 구역 재공류 오븐 8800

8. PCB 풀기

8800 큰 재공류 오븐 완전 자동 철도 PC 제어 납 없는 3180x500mm 4

8800 큰 재공류 오븐 완전 자동 철도 PC 제어 납 없는 3180x500mm 5



8800 큰 재공류 오븐 완전 자동 철도 PC 제어 납 없는 3180x500mm 6



8800 큰 재공류 오븐 완전 자동 철도 PC 제어 납 없는 3180x500mm 7


보증:

전체 기계는 구매 시점부터 1 년의 보증 기간과 평생 서비스를 제공합니다.
우리는 항상 기계의 예비 부품을 공급합니다. 공장의 신뢰할 수 있는 직접 공급.
우리는 온라인 Q / A 및 문제 해결 지원 및 기술 자문 서비스를 제공합니다.

1대 1 판매 후 서비스를 제공모든 기계는 100% 시험해 보냅니다.
