제품 상세 정보:
|
| 스텐실 프린터: | 고정밀 프린터 수동식 | CHM-550: | 자동 변경 노즐과 함께 4 머리 50 피더 |
|---|---|---|---|
| T962C: | 서랍형 대형 400x600mm | 스엠티 라인: | 고정밀 소형 SMT 라인 |

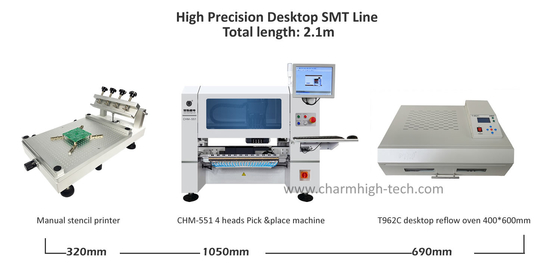

고 정밀 소형 SMT 생산 라인:
3040 스텐실 프린터, CHM-551 데스크톱 SMT 칩 마운터, 리플로우 오븐 T962C
소량 생산, PCB 조립, 경제적인 SMT 솔루션
창업 사업, 대학 교육, 연구...
높은 구성, 최소 부품 0201 지원, (XY) ±0.06mmCPK≥1.0
1스텐실 프린터 3040 기술 매개 변수
| 종류: | 사용 설명서 |
| GW: | 23kg |
| 최대 인쇄 면적: | 250*400mm |
| 포장 크기: | L 66cm*W 50cm*H 28cm |

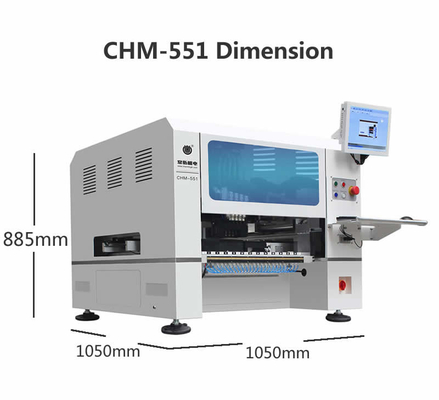

2CHM-551픽 앤 플래시 머신
| CHM-551 사양 | |
| 크기 | 1050mm ((L) x1050mm ((W) x 880mm ((H) |
| 무게 | 210kg |
| 전원 공급 | AC220V (50Hz, 단일 단계) 1.5kw |
| 공기 공급 | 0.5MPa ~ 0.7MPa |
| 진공 생성 | 진공 펌프 |
| 장착 머리의 양 | 4개 |
| 장착 속도 | 11500CPH (최적)IPC9850: 8850cph |
| 정확성 을 높이는 것 | (XY) ±0.06mm CPK≥1.0 |
| 부품 높이 | 12mm |
| 부품 유형 | 0201/0402/06035050/SOT/SOP/QFP/QFN/BGA 등 (레지스터/컨데시터/다이오드/트라이오드/LED/IC 등) |
| PCB 두께 | 0.6mm~3.5mm |
| PCB 크기 | 350mm ((L) x270mm ((W) (표준) 600mm ((L) x350mm ((W) (선택) |
| 노즐 변경 | 자동 노즐 교체(13-홀 노즐 라이브러리) |
| 제어 시스템 | 내장된 산업용 컴퓨터 (Windows 7) 모니터, 키보드, 마우스로 장착된 |
| 드라이브 시스템 |
X&Y 축, 서보 모터로 구동된다. 유연한 S 곡선 가속과 가속을 채택 |
| 전송 시스템 | 볼 스크루 + 선형 가이드 |
| 먹이 시스템 | 50 Yamaha 8mm 표준 공기/전기 피더 스택 (IC 트레이와 스틱 피더에도 적합합니다.) |
| 시력 시스템 | 스냅샷 카메라x4 (구성품 크기가 적용된다: 14mm×14mm); IC camerax1 (대부분 크기는 25mm×25mm) 카메라X2 마크 |
부품 목록
| 항목 | 양 | 항목 | 양 |
| 픽 앤 플래시 머신 | 1 | 빗자루 | 1 |
| 펌프 | 8 | 내부 헥사곤 래너 | 1 |
| 도구 상자 | 1 | 윤활유 | 1 |
| 보증 카드 | 1 | 필터 | 4 |
| 사용 설명서 | 1 | 빠른 연결 장치 | 1 |
| 시험 보고 | 1 | 마우스 패드 | 1 |
| 붓 | 1 | 전력 케이블 | 1 |
3. T96C 매개 변수:
모델: T962C
효과적 용접 최대 면적: 400 x 600mm
명산 전력: 2900W
온도 범위: 0°C~280°C
프로세스 사이클: 1~8분
전압: 110V 또는 220V, 두 종류
주파수: 50Hz~60Hz
제품 크기: 684x504x225mm
순중량: 25kg
포장 무게: 30kg
4개의 머리의 SMT 픽 앤 플래시 머신 CHM-551, 0201, BGA, 144pin IC:
이 4개의 헤드 CHM-551은 전자제품 제조에서 정확성과 사용 편의성을 위해 설계되었으며 속도는 매우 높지 않습니다. 실제 속도는 8850 CPH입니다.0201 부품을 뛰어난 정밀도로 처리할 수 있고 엄격한 CPK 테스트를 통과했습니다..
그 콤팩트한 디자인은 프로토타입 제작과 중소 생산 설비에 완벽하게 적합합니다.
이것은 시장에서 가장 진보된 작은 마운터 중 하나입니다.
정확성이 최우선이라면 샤름하이 CHM-551이 이상적인 해결책입니다.
수동형 정밀 스텐실 프린터:

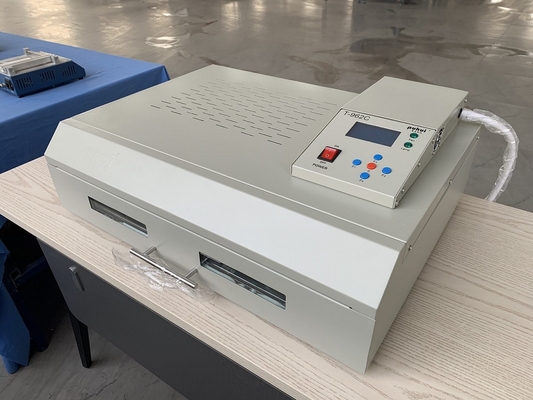

T962C 드라이저형 재공류 오븐, 400x600mm의 큰 난방 크기:
가장 좋은 조합 작은 SMT 라인, 우리는 그것을 추천합니다!
높은 공장 공급, 품질 보장.
유의하시기 바랍니다.
CHM-551 SMT 픽 앤 플래시 기계는 외부 공기 소스를 연결할 필요가 있습니다.
기계는 출하 전에 QC를 통과했습니다.
우리는 신속한 판매 후 서비스를 제공하고, 각 기계는 100% 잘 배포 전에 테스트됩니다. 신뢰를 가지고 구입하십시오.
픽 앤 플래시 머신으로 즐기세요!
서비스 및 보증:
전체 기계는 구매 시점부터 1 년의 보증 기간과 평생 서비스를 제공합니다.
우리는 항상 기계의 예비 부품을 공급합니다. 공장의 신뢰할 수 있는 직접 공급.
우리는 온라인 Q / A 및 문제 해결 지원 및 기술 자문 서비스를 제공합니다.
판매 후 서비스를 제공 합니다. 모든 기계는 100% 잘 배포하기 전에 테스트.
