제품 상세 정보:
|

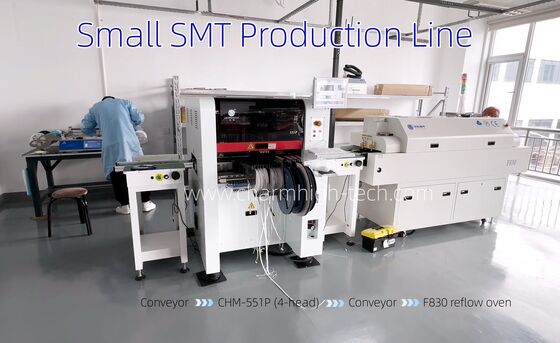

| 솔더 페이스트 프린터: | 반자동 스텐실 프린터 CHM-3250 | 엔 장소 마신을 고르느요: | 참하이 chm-551p (4헤드) |
|---|---|---|---|
| 반사 오븐: | CHM-F830-PC(4개 구역, 위4+아래4, 레일 포함, PC 포함) | 다른 기계: | SMT 컨베이어 50/60cm |
| 강조하다: | PCB 조립용 SMT 재공류 오븐,고정밀 CHM-551P 재공류 오븐,F830 SMT 생산 라인 오븐 |
||
| 크기 | 1020mm(길이) × 1180mm(폭) × 1450mm(높이) |
| 무게 | 556kg |
| 전원 공급 장치 | AC220V (50Hz, 단상) 1.5kW (평균 전력 350W) |
| 공기 공급 장치 | 0.5MPa ~ 0.7MPa |

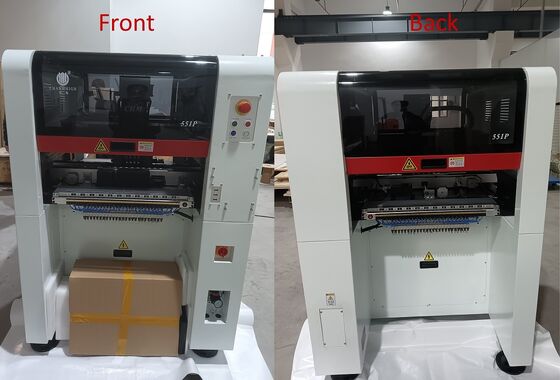

| 마운팅 헤드 수량 | 4개 헤드 |
| 마운팅 속도 | 14,400 CPH (최적) |
| 마운팅 정확도 | (XY)±0.035mm; CPK≥1.0 |
| 부품 높이 | 12mm |
| 부품 종류 | 0201/0402/0603 ~ 5050/SOT/SOP/QFP/QFN/BGA 등 저항기/커패시터/다이오드/트라이오드/LED/IC 등 0201부터 최대 30×30mm 크기의 더 큰 부품까지 |
| PCB 두께 | 0.6mm ~ 3.5mm |
| PCB 크기 | 350mm(길이) × 270mm(폭) (표준) 600mm(길이) × 350mm(폭) (옵션) |
| 노즐 교체 | 자동 노즐 교체 (13개 구멍 노즐 라이브러리) |
| 제어 시스템 | 모니터, 키보드, 마우스가 있는 Linux 시스템 |
| 구동 시스템 | 유연한 S-커브 가속/감속 기능이 있는 X&Y축 서보 모터 |
| 전송 시스템 | 볼 스크류 + 선형 가이드 |

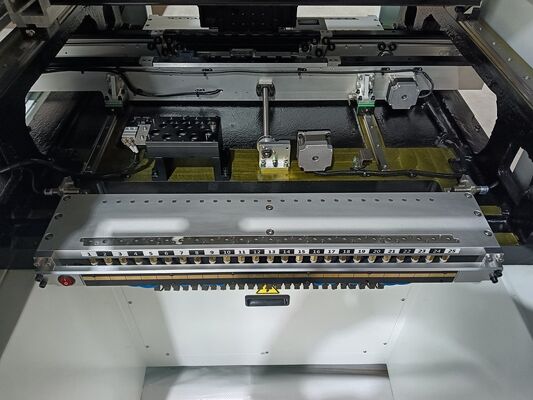

| 피딩 시스템 | 50개의 Yamaha 8mm 표준 공압/전기 피더 스택 IC 트레이 및 스틱 피더에 적합 |
| 비전 시스템 | 스냅샷 카메라 4개 (최대 14×14mm 부품용) IC 카메라 1개 (최대 30×30mm 부품용) 마크 카메라 2개 |

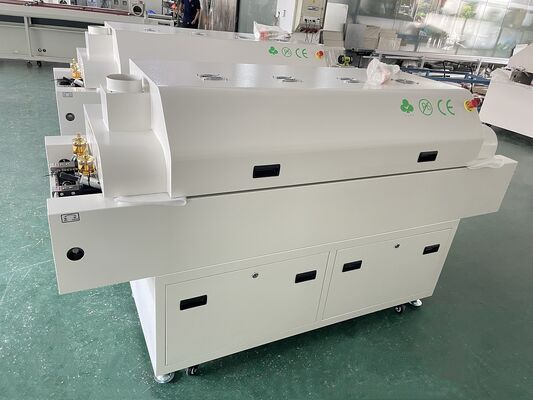

| 모델 | CHM-F830-PC (PC 제어, 상부 4개 + 하부 4개 구역, 폭 300mm) |
| 가열 구역 | 상부 4개 + 하부 4개 |
| 가열 길이 | 1400mm |
| 냉각 구역 | 2개 |
| 최대 PCB 폭 | 메쉬 폭 300mm, 레일 조절 가능 200mm |
| 컨베이어 높이 | 메쉬 880±20mm |
| 운송 시스템 | 메쉬 컨베이어 + 레일 컨베이어 |
| 컨베이어 속도 | 0-2000mm/분 |
| 전원 공급 장치 | 5선 380V 50/60Hz |
| 시동 전력 | 10kW |
| 작동 전력 | 약 2.5kW |
| 제어 시스템 | 산업용 PC + 모니터 |
| 예열 시간 | 15-20분 |
| 온도 범위 | 상온 - 350°C |
| 온도 제어 | 산업용 PC + 온도 모듈 제어, SSR 드라이버 |
| 온도 정밀도 | ±1°C |
| 온도 분포 오차 | ±3°C |
| 순수 중량 | 약 230kg |
| 크기 | 2500mm(길이) × 650mm(폭) × 1400mm(높이) |
