제품 상세 정보:
|
| TC06 치수: | 890x1450x1500mm(가로x세로x높이) | 순중량: | 960 킬로그램 |
|---|---|---|---|
| 힘: | AC220V(50Hz, 단상) | 최적 속도: | 27800CPH |
| 공급기: | 50pcs NXT 전기 피더를 지원합니다 | PCB 크기: | 350mm (L) * 300mm (W) |
| 최소 및 최대 구성 요소: | 01005 ~ 36*36mm IC | 구성요소 최대 높이: | 12mm |

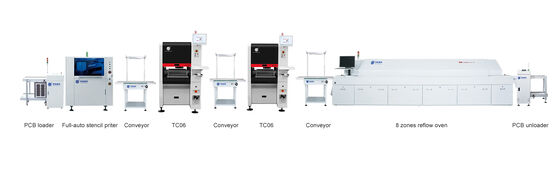

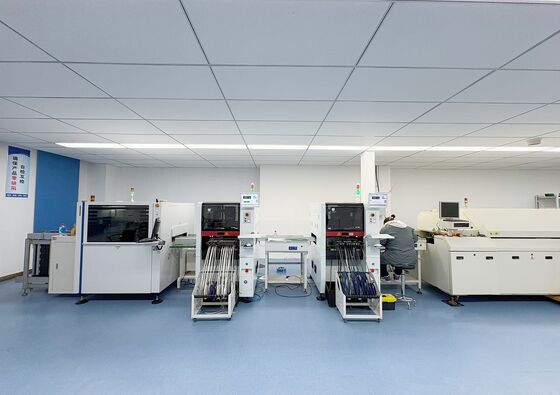

듀얼 TC06 픽 앤 플라시 기계 완전 자동 SMT 생산 라인
고사양의 이중 TC06 픽 앤 플라시 기계 SMT 조립 라인 효율적인 PCBA 제조를 위해.

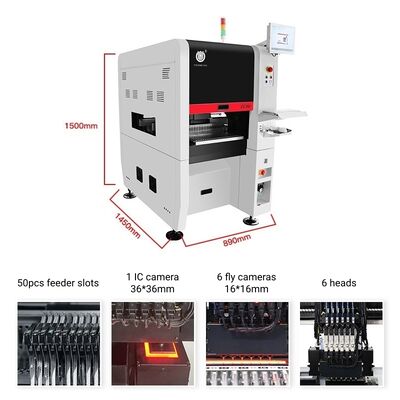

| 크기 | 890mm ((L) x1450mm ((W) x1500mm ((H) |
| 무게 | 900kg |
| 전원 공급 | AC220V (50Hz, 단일 단계), 3kW |
| 공기 공급 | 0.5MPa ~ 0.7MPa |
| 진공 생성 | 내장 진공 펌프 |
| 장착 머리의 양 | 6 |
| 장착 속도 | 27800cph (최적) |
| 정확성 을 높이는 것 | (xy) + 30μm, CPK≥1.0 |
| 부품 높이 | ≤12mm |
| 컴포넌트 타입 및 범위 | 레지스터 콘덴서 제외, 실린더 다이오드, 알루미늄 콘덴서, SOT, SOP, QFP, QFN, BGA 등 - 인치 크기 01005 ~ 36 * 36mm, 더 큰 구성 요소 장착 |
| PCB 두께 | 0.6mm~3.5mm |
| PCB 크기 | 350mm ((L) x 300mm ((W) |
| PCB 전달 | 3단 철도 자동 운송, PCB 지원 장치 |
| 노즐 변경 | 자동 노즐 교체 (19홀 노즐 라이브러리) |
| 제어 시스템 | 내장된 산업용 컴퓨터 (윈도우 시스템) |
| 드라이브 시스템 | X&Y 축, 파나소닉 서보 모터 |
| 전송 시스템 | 토착 스크루 + 선형 가이드 |

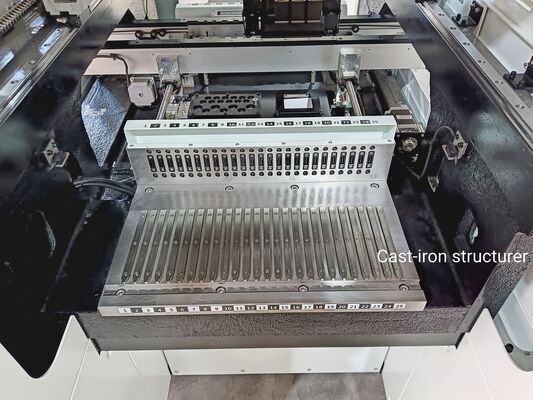

| 먹이 시스템 | 50 NXT 8mm 표준 피더 스택 (IC 트레이와 스틱 피더에도 적합) |
| 시력 시스템 | 플라이 카메라 x 6 (부품 크기가 적용됩니다: 16mmx16mm); IC 카메라 x 1 (부품 크기가 적용됩니다: 36mmx36mm); 마크 카메라 x 2 |
| 항목 | 양 | 항목 | 양 |
|---|---|---|---|
| TC06 픽 앤 플래시 머신 | 1 | 윤활유 | 1 |
| 펌프 | 8 | 필터 | 4 |
| 도구 상자 | 1 | 빠른 연결 장치 | 1 |
| 보증 카드 | 1 | 마우스 패드 | 2 |
| 사용 설명서 | 1 | 전력 케이블 | 2 |
| 시험 보고 | 1 | 키보드 | 1 |
| 붓 | 1 | 마우스 패드 | 1 |
| 빗자루 | 1 | LCD | 1 |
전체 기계는 구매 시점부터 1 년의 보증 기간과 평생 서비스를 제공합니다.
우리는 항상 기계의 예비 부품을 공급합니다. 공장에서 직접 공급하고 있습니다.
우리는 온라인 Q / A 및 문제 해결 지원 및 기술 자문 서비스를 제공합니다.
모든 기계는 100% 시험해 보냅니다.
