제품 상세 정보:
|
| TC06 치수: | 890x1450x1500mm(가로x세로x높이) | 순중량: | 960 킬로그램 |
|---|---|---|---|
| 힘: | AC220V(50Hz, 단상) | 최적 속도: | 27800CPH |
| 공급기: | 50pcs NXT 전기 피더를 지원합니다 | PCB 크기: | 350mm (L) * 300mm (W) |
| 최소 및 최대 구성 요소: | 01005 ~ 36*36mm IC | 구성요소 최대 높이: | 12mm |

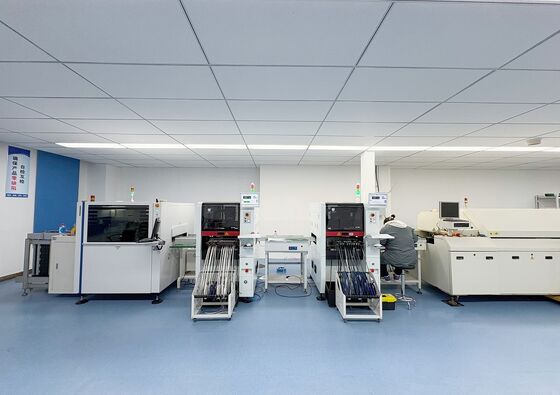

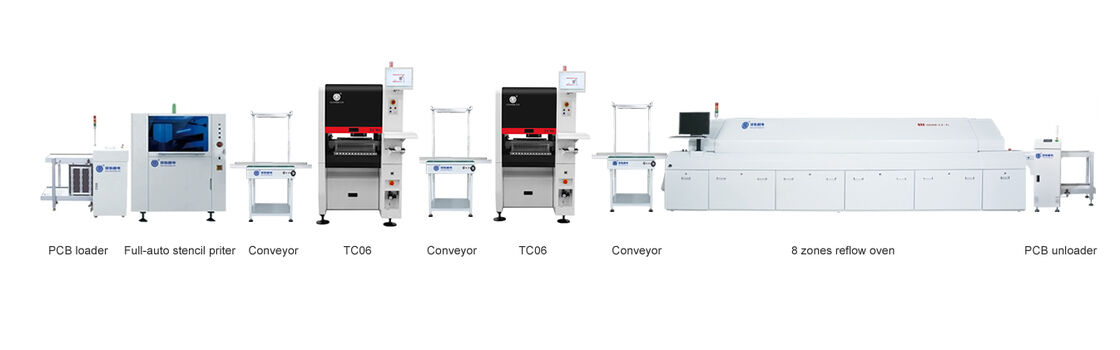

효율적인 PCBA 제조를 위한 고급 듀얼 TC06 픽 앤 플래시 머신 SMT 조립 라인2개의 Charmhigh TC06 6개의 머리가 있는 픽 앤 플래시 머신이 함께 작동하여 최대 처리량과 효율성을 확보합니다..
각 TC06은 ±0.03mm 배치 정확도와 CPK≥1.0 프로세스 능력과 함께 27,800 CPH의 최적의 장착 속도를 제공하여 고 혼합 PCB 조립에 안정적이고 반복 가능한 품질을 보장합니다.(27800CPH+27800CPH=55600CPH).
이 완전한 SMT 라인은 자동 노즐 변경 장치 (19 구멍 노즐 라이브러리), 기계 당 50 개의 NXT 전기 피더 슬롯,그리고 6개의 비행 카메라가 있는 고급 비전 시스템, 1 IC 카메라, 그리고 2 마크 카메라 단위로.
좁은 890mm 너비 디자인은 표준 엘리베이터와 컴팩트 공장 바닥에 적합하며 시설 변경 없이 유연한 이중 기계 배포를 가능하게합니다.스마트 열 보상, 그리고 자동 정정으로 24/7 생산 환경에서도 장기적인 정밀성 안정성을 보장합니다.

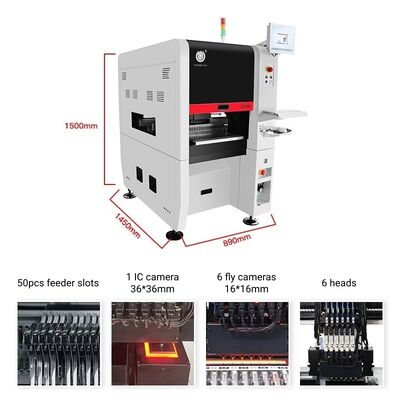

| 크기 | 890mm ((L) x 1450mm ((W) x 1500mm ((H) |
|---|---|

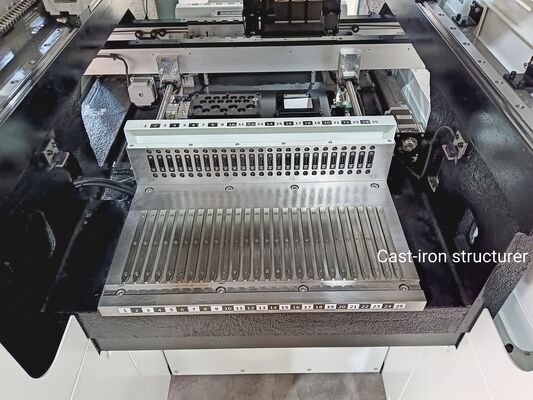

| 무게 | 960kg (철조 구조) |
| 전원 공급 | AC220V (50Hz, 단일 단계), 3kW |
| 공기 공급 | 0.5MPa ~ 0.7MPa |
| 진공 생성 | 내장 진공 펌프 |
| 장착 머리의 양 | 6 |
| 장착 속도 | 27800 CPH (최적) |
| 정확성 을 높이는 것 | (xy) + 30μm, CPK≥1.0 |
| 부품 높이 | ≤12mm |
| 부품 범위 | 저항 콘덴서 제외, 실린더 다이오드, 알루미늄 콘덴서, SOT, SOP, QFP, QFN, BGA 등 |
| 구성 요소 크기 | 01005 ~ 36*36mm, 그리고 더 큰 부품 장착 |
| PCB 두께 | 0.6mm~3.5mm |
| PCB 크기 | 350mm ((L) x 300mm ((W) |
| PCB 전달 | 3단 철도 자동 운송, PCB 지원 장치 |
| 노즐 변경 | 자동 노즐 교체 (19홀 노즐 라이브러리) |
| 제어 시스템 | 내장된 산업용 컴퓨터 (윈도우 시스템) |
| 드라이브 시스템 | X&Y 축, 파나소닉 서보 모터 |
| 전송 시스템 | 토착 스크루 + 선형 가이드 |
| 먹이 시스템 | 50 NXT 8mm 표준 피더 스택 (IC 트레이와 스틱 피더에도 적합) |
| 시력 시스템 | 플라이 카메라 x 6 (부품 크기가 적용됩니다: 16mmx16mm); IC 카메라 x 1 (부품 크기가 적용됩니다: 36mmx36mm); 마크 카메라 x 2 |
전체 기계는 구매 시점부터 1 년의 보증 기간과 평생 서비스를 제공합니다. 우리는 항상 기계의 예비 부품을 제공합니다.우리는 온라인 Q / A 및 문제 해결 지원 및 기술 자문 서비스를 제공합니다.
우리는 판매 후 서비스를 제공합니다. 모든 기계는 100% 잘 배포하기 전에 테스트.
