뜨거운 SMT 생산 라인 CHMT36VA + 3040 스텐실 인쇄기 + 리플로우 오븐 T962A

뜨거운 SMT 생산 라인 CHMT36VA + 3040 스텐실 인쇄기 + 리플로우 오븐 T962A
뜨거운 SMT 생산 라인 CHMT36VA + 3040 스텐실 인쇄기 + 리플로우 오븐 T962A 뜨거운 SMT 생산 라인 CHMT36VA + 3040 스텐실 인쇄기 + 리플로우 오븐 T962A 뜨거운 SMT 생산 라인 CHMT36VA + 3040 스텐실 인쇄기 + 리플로우 오븐 T962A 뜨거운 SMT 생산 라인 CHMT36VA + 3040 스텐실 인쇄기 + 리플로우 오븐 T962A 뜨거운 SMT 생산 라인 CHMT36VA + 3040 스텐실 인쇄기 + 리플로우 오븐 T962A

큰 이미지 :  뜨거운 SMT 생산 라인 CHMT36VA + 3040 스텐실 인쇄기 + 리플로우 오븐 T962A

제품 상세 정보:
원래 장소: 중국
브랜드 이름: Charmhigh
인증: CE
모델 번호: 3040 / CHMT36VA/T962A
문서: CHMT36VA.pdf
결제 및 배송 조건:
최소 주문 수량: 1개 세트
가격: $3990 including shipping DHL
포장 세부 사항: 나무 상자
배달 시간: 2-3 일
지불 조건: T/T; 서부 동맹
공급 능력: 200 달 당

뜨거운 SMT 생산 라인 CHMT36VA + 3040 스텐실 인쇄기 + 리플로우 오븐 T962A

설명
스텐실 프린터: 300*400mm (3040) PNP 기계: CHMT36VA (29 피더 2 헤드 + 더블 비전 카메라)
리플로우 오븐: T962A 300*320mm 납땜 크기 1500W 사용: 작은 묶음 생산
강조하다:

SMT 생산 라인

,

3040대 스텐실 인쇄기 기계

,

리플로우 오븐 T962A

뜨거운 작은 PCB 조립 라인: CHMT36VA + 3040 스텐실 프린터 + 리플로우 오븐 T962A

영어 버전 220v / 110v 지원 / CE 선언

작은 SMT 생산 라인:

뜨거운 SMT 생산 라인 CHMT36VA + 3040 스텐실 인쇄기 + 리플로우 오븐 T962A 0


우리에서 사세요온라인 상점가장 낮은 가격으로 직접:

3040+CHMT36VA+T962A: https://www.charmhigh-smt.com/sale-446161-hot-desktop-smt-production-line-chm-t36va-vision-pick-and-place-machine-chmt36va-3040-stencil-printer-reflow-oven-t962a.htm


1.고정밀 스텐실 프린터 3040:

작업 테이블 크기 300*400mm
인쇄 크기 250*400mm
최대 네트워크 프레임 크기 370*470mm
프린터 방식 수동
기판의 두께 0-80mm
작업판의 부피 조절 10mm, 수평 각 조정
인쇄 플랫폼 높이 220mm
반복된 정확성 ±0.01mm
위치 모드 벤치마크 또는 구멍 모양
차원 540*370*350mm
포장 크기 660*500*280mm
무게 NW.21Kg GW.22Kg


2. CHMT36VA 픽 앤 플래시 머신 (외부 PC와 작업)

모델 CHM-T36VA
PCB 면적 10mm*10mm - 355mm*355mm
X Y 축 이동 420*460mm
Z축 이동 범위 15mm
배치 헤드 2개
먹이기

8mm=22pcs, 12mm=4pcs, 16mm=2pcs, 24mm=1pcs,

앞 IC 트레이=14pcs, 사용자 정의 IC 트레이

시력 시스템 듀얼 카메라 (올림과 하림 카메라)
드라이브 닫힌 루프 제어 스테퍼 서보 드라이브 시스템, 절대 단계를 잃지 않도록
Z축 자기 회귀 탐지 네, 노즐이 깨지는 것을 방지합니다.
당겨진 스핀 자체 반환 당기 핀이 깨지는 것을 방지합니다.
물질 탐지 방법의 누출 진공 탐지, 시력 탐지
장착 속도 시속 4000마리 (비전 꺼); 시속 2800마리 (비전 켜)
장착 정밀도 ±0.025mm
구성 요소 0402-5050,SOP,QFN, (테이프 너비: 8MM,12MM,16MM,24MM)
기계 차원 L 960mm * W 705mm * H 335mm
진공 펌프 -92KPA (2개, 내장형, 무성형)
외부 공기 출처 필요 없습니다 (기계 내장 무성 진공 펌프 2pcs)
외부 PC 네 (윈도우7과 호환되는 소프트웨어)
전압 220V (110V),50Hz 60Hz
순중량 65kg
호환성 있는 소프트웨어 알티움 디자이너,프로텔99SE,PADS,키카드,이글,캐딘트,케덴스 오르카드,케덴스 알레그로,프로테우스...


3. T962A 재공급 오븐 매개 변수 (풍선과 함께 새로 업데이트):

브랜드: PUHUI

모델: T962A

상태: 공장점부터 새 제품

최대 용접 면적: 20 x 20cm

크기: 68.4 × 50.4 × 22.5cm

등급 전력: 1500W

처리 시간: 1~8분

공급: AC110V~ AC220V /50~60HZ


아래 사진입니다.

1.스텐실 프린터 3040 (높은 정밀도)
뜨거운 SMT 생산 라인 CHMT36VA + 3040 스텐실 인쇄기 + 리플로우 오븐 T962A 1

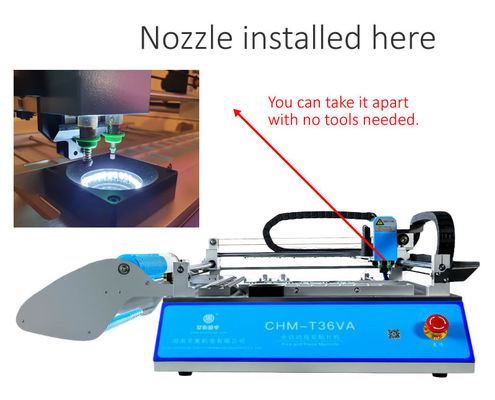

2. CHMT36VA 비전 시스템과 함께 선택 및 위치 기계 (외부 PC가 필요합니다)

뜨거운 SMT 생산 라인 CHMT36VA + 3040 스텐실 인쇄기 + 리플로우 오븐 T962A 2
뜨거운 SMT 생산 라인 CHMT36VA + 3040 스텐실 인쇄기 + 리플로우 오븐 T962A 3

뜨거운 SMT 생산 라인 CHMT36VA + 3040 스텐실 인쇄기 + 리플로우 오븐 T962A 4


경쟁적 장점:
1편리한 소프트웨어,임베디드 리눅스 시스템 기계의 안정적인 산업 메인 보드, 독립적인 운영, 외부 컴퓨터가 필요하지 않습니다, 운영 더 쉽고 편리합니다, 빨리 배우십시오.
2. 내장 터치 스크린, 외부 모니터 필요 없습니다, 방 절약, 더 편리한 운영, USB 마우스 지원 또한.
3.위쪽과 아래쪽 두 개의 비전 카메라각 구성 요소의 위치를 수정, 당신은 각 구성 요소에 대한 화면에서 비전 이미지를 볼 수 있습니다.(
최대 부품 크기 22*22mm)

4그래요 유연한 PCB 클램핑 장착장치, PCB의 다른 크기에 적합합니다.
5지원했습니다.사용자 정의 IC 트레이, IC 트레이는 기계 테이블에 고정 될 수 있습니다.
62개의 장착 머리가 2개로주키 노즐, 주키 노즐내부 마그네트, 그래서 손가락으로 제거 할 수 있습니다, 레인치, 노즐로 해제 할 필요가 없습니다회전 각도 -180도에서 +180도
7. 모든 것을 하나의 기계로, 29pcs 피더는 기계에 포함, 다른 부품을 구입할 필요가 없습니다, 기계는준비됐어
8.Z축 탐지, m아킨의 당기는 바늘은 자동으로 원본으로 돌아가 노즐이 깨지지 않도록 합니다.

9최대 높이의 부품 지원 5mm.
10.닫힌 루프 제어, 엑스,Y 축과 인코더, 발자국에서 벗어나지 않습니다.
11. PCB는 두 가지 구성 요소 위치에 의해 캘리브레이션, 그 다음 휴식 구성 요소는 자동으로 캘리브레이션됩니다.
12.자동 정정 표시 2점모든 회전 전에 자동 정렬이 이루어집니다. 모든 PCB가 정확하게 장착되었는지 확인합니다.
13진공 감지, 자동 공급으로, 한 부품이 구부러지면 자동으로 저장 구역에 던져지고, 다시 설치하기 위해 새로운 것을 선택합니다.

14.시력 검출, 카메라는 자동 수정 구성 요소 각을 배치 PCB 보드 오른쪽 위치. 머리를 구성 요소를 선택하지 않는 경우, 카메라는 그것을 감지하고 다시 선택, 3 번 선택하지 않습니다,기계는 경보하고 멈출 것입니다., 물자를 공급한 후, 다시 시작할 필요가 없습니다.

15.변환 도구 (PC 버전) 와 함께 제공되며 컴퓨터에서 작업 파일을 편집하고 USB 포트를 통해 작업 파일을 기계로 로드합니다. 빠르고 편리합니다.
16지원패널판
17PCB 파일을 가지고 있지 않다면,새로운 작업 파일을 생성기계에 직접 프로그래밍할 수 있습니다.

18지원한 단계

19지원절단 테이프/ 대용품/ 튜브 재료

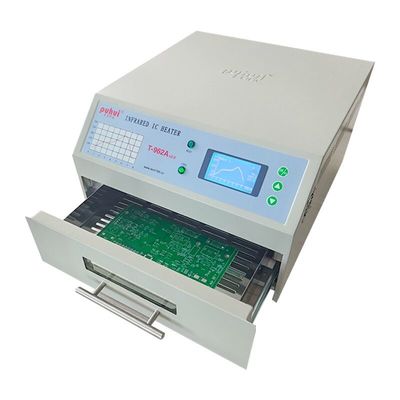

 3. 재공류 오븐 T962A (발기 + PC를 연결 할 수있는 새로운 유형)

뜨거운 SMT 생산 라인 CHMT36VA + 3040 스텐실 인쇄기 + 리플로우 오븐 T962A 5



왜 Charmhigh을 선택했지?
1- 전문적인 디자인과 방 절약.
2사용자 친화적 인 조작, 전문 SMT 엔지니어 필요 없습니다, 입문 수준의 장치
3하나의 기계 - 통합 작동, 추가 펌프 또는 PC 또는 지원 장치가 필요하지 않습니다
4높은 정확성 및 신뢰성
5.비용 효율성, 전문 자동 SMT 생산 라인을 소유하는 비용을 절감
6.국제 익스프레스 문에서 문까지 서비스 3-5 일 배달
7-특히 실험실 연구개발용 샘플,특히 특허 및 디자인 공개를 피하기 위해

81개의 기계는 5명의 용접 직원에 해당합니다. 관리하기 쉽고 비용 절감이 가능합니다. 소량 생산에 좋습니다.

9- Charmhigh은 공장 공급입니다, 우리의 기계 부품은 모두 우리 스스로 연구하고 제조됩니다.

10Charmhigh는 2009년부터 SMT 픽 앤 플레이스 기계의 전문 제조업체입니다. 모든 소프트웨어는 우리 스스로 연구합니다.

뜨거운 SMT 생산 라인 CHMT36VA + 3040 스텐실 인쇄기 + 리플로우 오븐 T962A 6

뜨거운 SMT 생산 라인 CHMT36VA + 3040 스텐실 인쇄기 + 리플로우 오븐 T962A 7

Q1: 당신의 제품의 납품 시간은 무엇입니까? (내 상품을 준비하는 데 얼마나 오래 걸릴까요?)

A: 1-3 단위 기계에 2-3 일. 대량 생산 주문에 5-15 일 (다양한 양에 따라).


Q2: 당신은 어떻게 나에게 내 물건을 배달 할 것인가?

A: 우리는 일반적으로 국제 익스프레스로 배송합니다. DHL,UPS,FedEx,TNT 등으로 고객이 재화를 빠르게받을 수 있습니다. 더 큰 양은 공기 또는 바다로 배송합니다.


Q3: 상품이 도착하기 전에 얼마나 기다려야 합니까?

A: 국제 익스프레스 운송을 위해 3-7일. 항공 운송을 위해 5-8일. 해상 운송을 위해 20-40일.


Q4: 당신의 제품 품질은 무엇입니까?

A: 우리의 원자재는 자격을 공급 업체에서 구입, 중국에서 최고의 qaulity. 그리고 우리의 엔지니어는 모두 기계에서 20 년 이상의 경험을 가지고, 좋은 품질과 기능을 보장합니다.이제 CharmHigh의 품질과 피드백은 중국의 다른 브랜드보다 낫습니다..


표준 패키지 서비스:
우리의 P&P의 패키지는 운송 중에 손상을 방지하기 위해 표준 수출 목재 패키지입니다.

운송 서비스:

200kg 이하의 패키지에 대해서는 DHL, FEDEX 또는 다른 익스프레스 회사를 사용할 수 있습니다.


보증:

전체 기계는 구매 시점부터 1 년의 보증 기간과 평생 서비스를 제공합니다.
우리는 항상 기계의 예비 부품을 공급합니다. 공장의 신뢰할 수 있는 직접 공급.
우리는 온라인 Q / A 및 문제 해결 지원 및 기술 자문 서비스를 제공합니다.

1대 1 판매 후 서비스를 제공

모든 기계는 배가 출발하기 전에 100% 테스트됩니다.기술 지원:
