제품 상세 정보:
|
| Heads: | 6pcs(comes with Automatic nozzle change (19-hole nozzle library) | Max PCB size: | 350mm(L)x300mm(W) |
|---|---|---|---|
| Feeder: | Support 50pcs NXT Electric Feeder | Precision: | (xy)+30μm, CPK≥1.0 (X Y) |
| Dimension: | 890 (L) * 1450 (W) * 1500 (H) mm | Cameras: | 6pcs small cameras+1 big camera+2 mark cameras |
| Voltage: | AC220V (50Hz, single phase), 1.8kW | Components: | 0201/0402/0603-5050/SOT/SOP/QFP/QFN/BGA, etc. (resistor/capacitor/diode/triode/LED/IC, etc.) |
| PCB Conveying: | 3-section-rail automatic conveying | Component Height: | max 12mm |
| Mounting Speed: | 27800cph (optimal) | Net weight: | 900kg |
| 강조하다: | 6 머리들 SMT 기계 수직형,자동차 노즐 교체 SMT 기계,자동차 노즐 교체 SMT 장비 |
||
6 헤드 SMT 픽 앤 플레이스 머신 Charmhigh TC06 통합 주철 플랫폼
소형 및 고정밀 SMT 솔루션, 01005 및 미세 피치 부품에 가장 적합
초보자를 위한 최고의 픽 앤 플레이스 머신 – Charmhigh TC06 리뷰

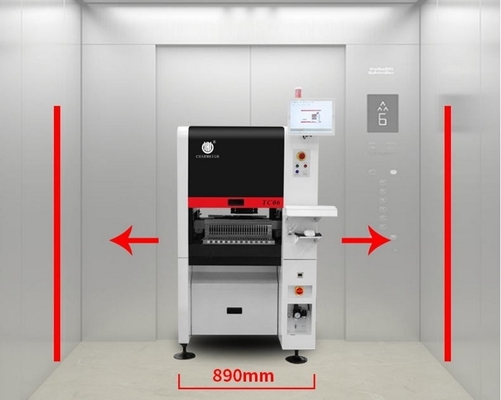

Charmhigh TC06 SMT 픽 앤 플레이스 머신은 전자 제조업체를 위해 정확한 배치, 쉬운 작동 및 저렴한 가격으로 안정적인 PCB 조립을 제공합니다. 소규모 및 중규모 전자 공장에 적합하며 정확하게 복잡한 PCB 조립을 처리합니다. 너비 890mm로 대부분의 엘리베이터에 적합합니다.
통합 주철 플랫폼이 있어 매우 안정적으로 작동합니다. 따라서 최소 부품은 완벽한 장착 결과를 가진 010015를 지원합니다. 이상적인 속도는 27800 CPH입니다.
Charmhigh TC06은 미세 부품과 높은 효율성으로 PCB를 조립해야 하는 초보자와 전문가에게 이상적입니다.
TC06 주요 기능:
1. 모델 번호: TC06
2. 브랜드: Charmhigh
3. 주요 구성: 완전 자동 인라인 + PCB 자동 배송 + 6 헤드 50 피더 + (xy)+30μm, CPK>1.0 + X&Y 축은 Panasonic 서보 모터로 구동 + 자동 노즐 교환기 + 9개 카메라 + 접지 나사 및 선형 가이드 + 열 보상 + 최적 속도: 27800CPH
4. 피더: Fuji Electric 피더 (별도 구매)
5. PCB 영역: 350mm(L) * 300mm(W)
6. Windows 시스템을 갖춘 컴퓨터, 키보드 및 마우스 포함
7. 부품: 01005/ 0201/ 0402 / 0603-5050/ 다이오드/ 트라이오드/ SOP/ QFP/ QFN/ BGA/ LED... 최대 36*36mm IC
8. 치수: 890 (L) * 1450 (W) * 1500 (H) mm, AC220V (50hz, 단상); 순중량: 900kg
9. 리드 타임: 5-7 영업일
10. 배송: 해상 운송 / 공장에서 직접 픽업 / 중국 창고로 발송
11. 결제 방법: 송금 (T/T)
12. 포장: 합판 상자
Charmhigh TC06 매개변수:
| 치수 |
890mm(L)x1450mm(W)x1500mm(H)
|
| 무게 | 900kg |
| 전원 공급 장치 | AC220V (50Hz, 단상), 3kW |
| 공기 공급 | 0.5MPa ~0.7MPa |
| 진공 발생 | 내장 진공 펌프 |
| 장착 헤드 수량 | 6 |
| 장착 속도 | 27800cph (최적) |
| 장착 정확도 | (xy)+30μm, CPK≥1.0 |
| 부품 높이 | ≤12mm |
|
부품 유형 & 부품 범위 |
-저항기 커패시터 제외, 원통형 다이오드, 알루미늄 -인치 크기 01005 ~ 36*36mm, 및 더 큰 부품 장착 |
| PCB 두께 | 0.6mm~3.5mm |
| PCB 크기 | 350mm(L)x300mm(W) |
| PCB 컨베잉 | 3단 레일 자동 컨베잉, PCB 지지 장치 |
| 노즐 변경 | 자동 노즐 변경 (19홀 노즐 라이브러리) |
| 제어 시스템 | 내장 산업용 컴퓨터 (Windows 시스템) 모니터, 키보드 및 마우스 장착 |
| 드라이브 시스템 |
X&Y 축은 로 구동됩니다.Panasonic 서보 모터 |
| 전송 시스템 | 접지 나사 + 선형 가이드 |
| 피딩 시스템 | 50 NXT 8mm 표준 피더 스택 (IC 트레이 및 스틱 피더에도 적합) |
| 비전 시스템 | 플라이 카메라 x 6 (부품 크기 적용 가능: 16mmx16mm); IC 카메라 x 1 (부품 크기 적용 가능: 36mmx36mm); 마크 카메라 x 2 |
Charmhigh YouTube 채널: https://www.youtube.com/@KimiLiuCharmhigh/videos
TC06 작동 비디오, 01005 장착: https://www.youtube.com/watch?v=jmGMTdvt9FY

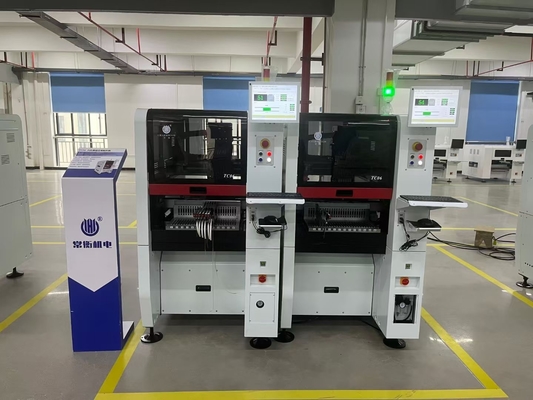

TC06+Yamaha YS12 함께 작동: https://www.youtube.com/watch?v=x7ChkUV0HG4
각 측면 25개 피더, 총 50개 테이프 피더 지원: (NXT 전기 피더)
8/12/16/24/32/44/56mm 피더, 진동 피더, IC 트레이 지원, 별도 구매.
자동 노즐 변경: (19홀 라이브러리)
고객 피드백, 스타트업 비즈니스에 적합:
부품 목록:
| 항목 | 수량 | 항목 | 수량 |
| TC06 픽 앤 플레이스 머신 | 1 | 윤활유 | 1 |
| 노즐 | 8 | 필터 | 4 |
| 공구 상자 | 1 | 퀵 커넥터 | 1 |
| 보증 카드 | 1 | 마우스 패드 | 2 |
| 사용 설명서 | 1 | 전원 케이블 | 2 |
| 테스트 보고서 | 1 | 키보드 | 1 |
| 브러시 | 1 | 마우스 패드 | 1 |
| 핀셋 | 1 | LCD | 1 |
참고:
픽 앤 플레이스 머신은 패키지에 포함된 모든 액세서리가 포함된 완전한 세트이며, 피더를 별도로 구매해야 하며 10mm 외경 파이프가 있는 압축기 (피더, 헤드 진공, PCB 스토퍼에 공기 공급...)를 준비하여 머신 뒷면에 파이프를 삽입해야 합니다.
이 머신을 자신 있게 구매하십시오. 픽 앤 플레이스 머신을 즐기세요!
Charmhigh를 선택하는 이유는?
1. 전문적인 디자인과 공간 절약.
2. 사용자 친화적인 작동, 전문 SMT 엔지니어 불필요, 초급 장치
3. 하나의 머신 - 통합 작동, 추가 펌프 또는 PC 또는 지원 시설 불필요.
4. 비용 효율적, 전문적인 완전 자동 SMT 생산 라인을 소유하는 비용 절감.
5. 머신 교체가 매우 편리하고, 스스로 쉽게 고칠 수 있습니다.
6. 도어 투 도어 서비스를 제공하는 국제 특급, 6-8 영업일 배송.
7. 특히 실험실 연구 개발을 위해 자체 디자인 및 특허를 보호합니다.
8. 하나의 머신은 5명의 납땜 직원에 해당하며 수동 작업보다 훨씬 효율적이며 관리하기 쉽고 비용을 절감합니다. 소량 생산에 적합합니다.
9. Charmhigh는 공장 공급 업체이며, 모든 머신 부품은 자체적으로 연구 및 제조됩니다. 애프터 서비스 예비 부품은 절대 중단되지 않습니다.
10. Charmhigh는 2011년부터 SMT 픽 앤 플레이스 머신의 전문 제조업체입니다. 모든 소프트웨어는 자체적으로 연구되었으며, 좋은 애프터 서비스를 제공합니다.
서비스 및 보증:
완전한 머신은 구매 시점부터 1년의 보증 기간과 평생 서비스를 제공합니다.
우리는 항상 머신의 예비 부품을 제공하며, 공장에서 직접 공급하여 보증합니다.
온라인 Q/A 및 문제 해결 지원 및 기술 자문 서비스를 제공합니다.
일대일 애프터 서비스를 제공합니다. 각 머신은 배송 전에 100% 테스트를 거칩니다.
기술 지원:
Kimi Liu: Mob/ WhatsApp: +8613510675756
이메일: kimi@charmhigh-tech.com
에서 저희를 팔로우하는 것을 환영합니다 YouTube: https://www.youtube.com/@KimiLiuCharmhigh/videos
더 많은 정보를 원하시면 이메일로 문의하십시오. 최대한 빨리 답변해 드리겠습니다.
담당자: Kimi Liu
전화 번호: +86 135 106 75756
팩스: 86-131-0721-9945
