제품 상세 정보:
|
| PCB max Clamping area: | 400mm(L)×350mm(W) | Feeder: | 50pcs Yamaha Feeders (pneumatic & electric feeder) |
|---|---|---|---|
| Operation system: | Windows (comes with PC and keyboard mouse) | Fiducial calibration: | Auto calibrate Mark point |
| Component height: | 12mm | Mounting speed: | 6000CPH |
| Net weight: | 310kg | Nozzle: | Auto nozzle changer with 13pcs nozzle library |
| 강조하다: | 데스크탑 SMT 선택 플레이스 기계,50대 공급 장치 SMT 선택 플레이스 기계,0201 SMT 픽 앤드 플레이스 기계 |
||

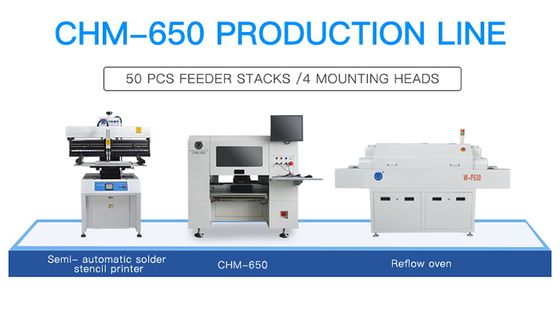

4 머리 50 피더 테이블 톱 CHM-650 SMT 픽 앤 플래시 머신
높은 정밀도 소량 생산을 위해, 0201 대량 생산 완벽하게
자동 노즐 변경, 유니버설 야마하 피더와 함께 작동

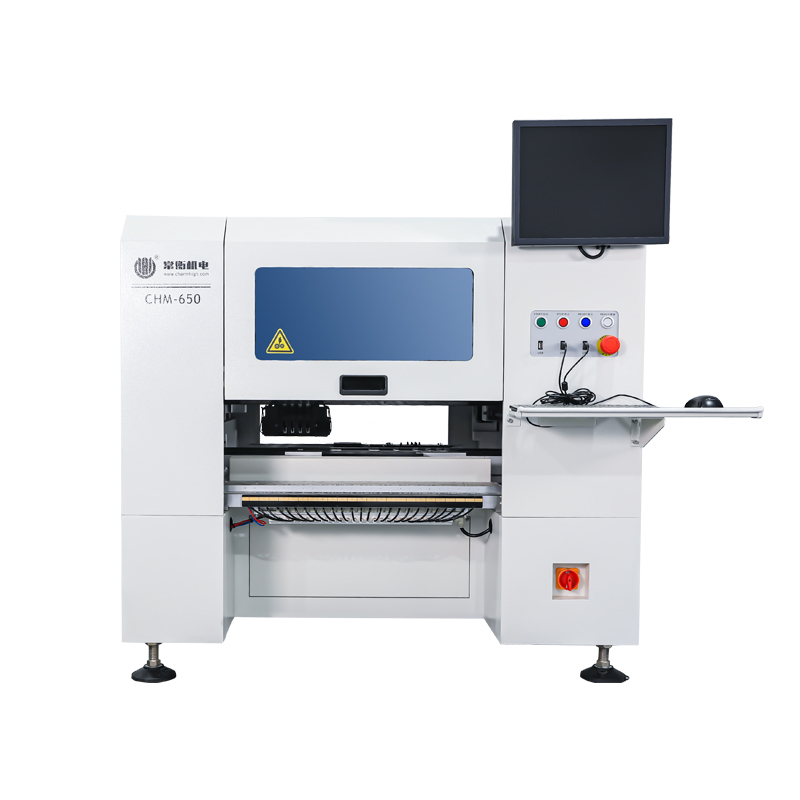

모델: CHM-650

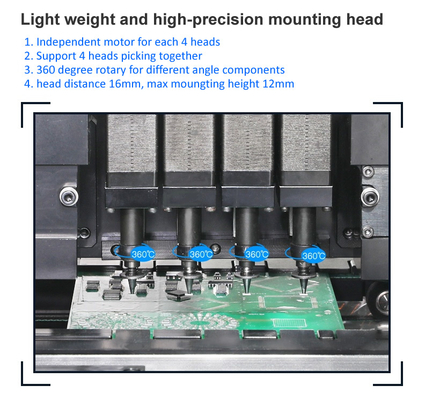

*4 위치 자동 노즐 변경 장치가 있는 머리
* 50pcs 야마하 공기 및 전기 피더를 지원
* 높은 정확도로 더 높은 구성, 0201 지원
*컴퓨터와 함께 제공됩니다 (모니터, 키보드, USB 마우스)
*강도 있는 기계, 3부 PCB 자동 배달, 방 절약
유튜브 작업 비디오:
CHM-650 장착 0201 0402 TQFP 128pin:
https://youtu.be/PdjjR7lc56Q
CHM-650 믹스 장착:
https://www.youtube.com/watch?v=Hk0rwxEVXf8
불가리아 고객으로부터의 CHM-650 작업 비디오:
https://www.youtube.com/watch?v=50mu2rlPrrc
CHM-650 4개의 머리 픽업 및 위치 로봇의 실제 촬영:
https://www.youtube.com/watch?v=R6UZqwV8Zvc
| CHM-650 사양 | |
| 크기 | 1280mm ((L) x1190mm ((W) x1050mm ((H) |
| 무게 | 310kg |
| 힘공급 | AC220V (50Hz, 1단계), 2.1kW |
| 공기 공급 | 0.5MPa ~ 0.7MPa |
| 진공 생성 | 진공 발전기 |
| 장착머리 | 4개 |
| 장착 속도 | 9000cph (최적) |
| 정확성 을 높이는 것 | (XY) ±0.05mmCPK≥1.0 |
| 제어 정확성 | 5μm |
| 부품 높이 | 12mm |
| 부품 유형 |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA 등 (레지스터/컨데시터/다이오드/트라이오드/LED/IC 등) |
| PCB 두께 | 0.6mm~3.5mm |
| PCB 크기 | 400mm ((L) x350mm ((W) |

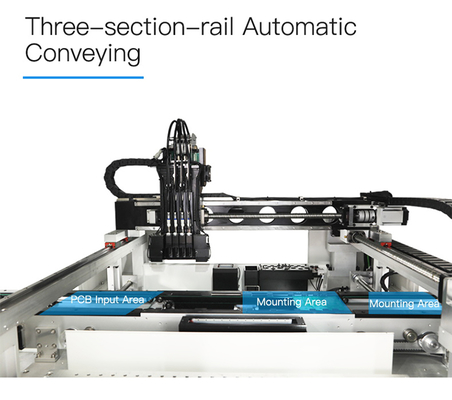

| PCB 전달 | 3단 철도 자동 운송 |
| 노즐 변경 | 자동 노즐 교체(19홀 노즐 라이브러리) |
| 제어 시스템 |
내장된 산업용 컴퓨터 (윈도우 시스템) 모니터, 키보드, 마우스로 장착된 |
| 드라이브 시스템 | X&Y 축, 서보 모터로 구동된다. 유연한 S 곡선 가속과 가속을 채택한다 |
| 전송 시스템 | 볼 스크루 + 선형 가이드 |
| 먹이 시스템 |
50 Yamaha 8mm 표준 공기/전기 피더 슬롯 (IC 트레이와 스틱 피더에도 적합합니다.) |

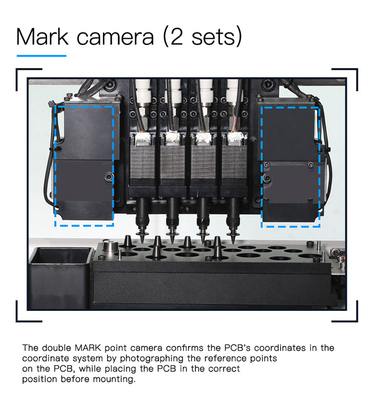

| 시력 시스템 |
스냅샷 카메라x4 (부품 크기가 적용됩니다:16mmx16mm); IC camerax1 (부품 크기가 적용됩니다:36mmx36mm); 카메라X2 마크 |
쉬운 파일 프로그래밍:
하이라이트
1. 자동 노즐 교환, 당신은 수동으로 노즐을 변경할 필요가 없습니다, 매우 편리합니다!
2강력한 비전 카메라 시스템, 더 높은 정확성, IC 위치 더 정확성, 그리고 최소 부품 0201:
3높은 구성, 긴 수명, Charmhigh 강력한 기계적 제공.
유니버설 표준 야마하 피더로 작동:
옵션:
1. 8mm/ 12mm / 16mm / 24mm / 32mm / 44mm 전기 피더
28x4mm / 12mm / 16mm / 24mm / 32mm / 44mm 공기 공급 장치
3진동 피더
서비스 및 보증:
전체 기계는 구매 시점부터 1 년의 보증 기간과 평생 서비스를 제공합니다.
우리는 항상 기계의 예비 부품을 공급합니다. 공장에서 직접 공급하고 있습니다.
우리는 온라인 Q / A 및 문제 해결 지원 및 기술 자문 서비스를 제공합니다.
우리는 판매 후 서비스를 제공합니다. 모든 기계는 100% 잘 배포하기 전에 테스트.
