제품 상세 정보:
|
| PCB max Clamping area: | 400mm(L)×300mm(W) | Feeder: | 50pcs Yamaha Feeders (pneumatic & electric feeder) |
|---|---|---|---|
| Operation system: | Windows (comes with PC and keyboard mouse) | Fiducial calibration: | Auto calibrate Mark point |
| Component height: | 12mm | Mounting speed: | 6000 cph (ideal) |
| Net weight: | 190kg | Nozzle: | Auto nozzle changer with 13pcs nozzle library |
| 강조하다: | 12 밀리미터 PCB 부품 장착 기계,6000cph PCB 부품 장착 기계,SMT PCB 장착기계 |
||
완벽 & 경제적4개의 헤드 50개의 피더PCB 부품 배치기 220V

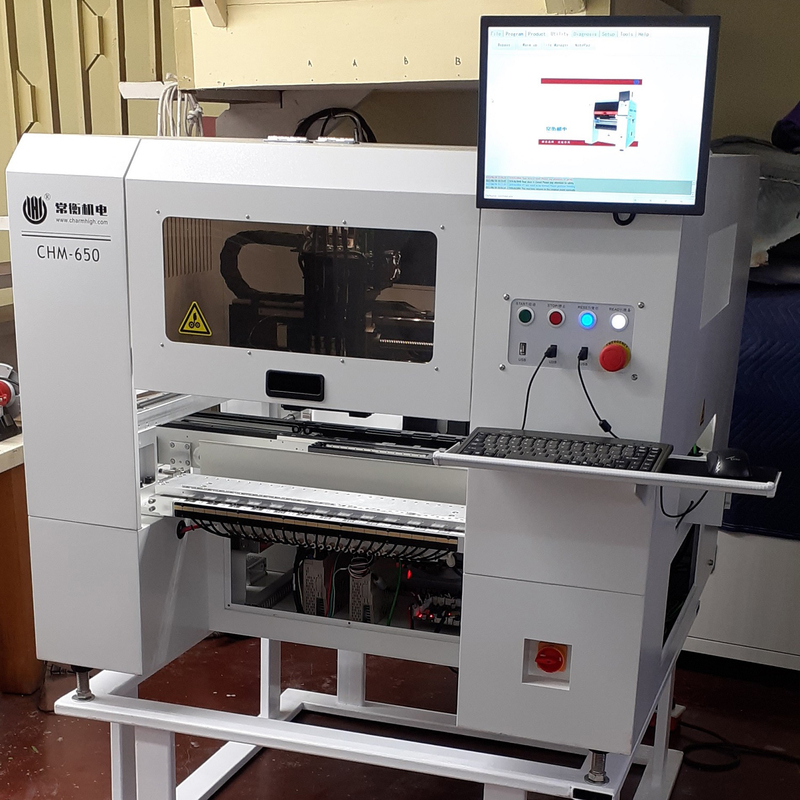

CHM-650 SMT 픽 앤 플레이스 머신, 정밀 소형 SMT 배치 생산에 적합
자동 노즐 교체 기능 포함, 수동으로 노즐을 교체할 필요 없이, 범용 Yamaha 피더와 함께 작동
YouTube 작동 비디오:
CHM-650 장착 0201 0402 TQFP 128핀:
https://youtu.be/PdjjR7lc56Q
CHM-650 혼합 장착:
https://www.youtube.com/watch?v=Hk0rwxEVXf8
불가리아 고객의 CHM-650 작동 비디오:
https://www.youtube.com/watch?v=50mu2rlPrrc

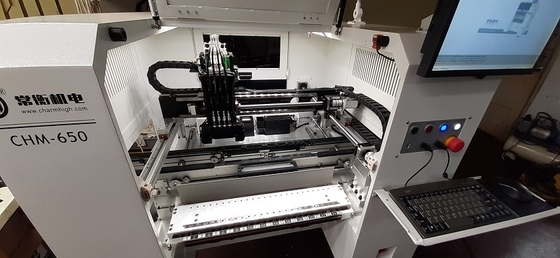

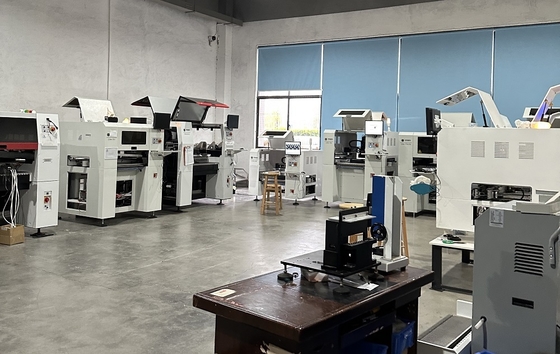

공장에서 CHM-650 4 헤드 픽 앤 플레이스 로봇의 실제 모습:
https://www.youtube.com/watch?v=R6UZqwV8Zvc
| CHM-650 사양 | |
| 치수 | 1280mm(L)x1190mm(W)x1050mm(H) |
| 무게 | 310kg |
| 전원 공급 | AC220V (50Hz, 1상), 2.1kW |
| 공기 공급 | 0.5MPa ~ 0.7MPa |
| 진공 생성 | 진공 발생기 |
| 장착 헤드 | 4개의 헤드 |
| 장착 속도 | 9000cph(최적) |
| 장착 정확도 | (XY) ±0.05mm; CPK≥1.0 |
| 제어 정확도 | 5μm |
| 부품 높이 | 12mm |
| 부품 유형 |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA 등 (저항/커패시터/다이오드/트라이오드/LED/IC 등) |
| PCB 두께 | 0.6mm~3.5mm |
| PCB 크기 | 400mm(L)x350mm(W) |
| PCB 컨베잉 | 3단 레일 자동 컨베잉 |
| 노즐 교체 | 자동 노즐 교체 (19홀 노즐 라이브러리) |
| 제어 시스템 |
내장형 산업용 컴퓨터 (Windows 시스템) 모니터, 키보드 및 마우스 장착 |
| 드라이브 시스템 | X&Y축은 서보 모터로 구동; 유연한 S-커브 가속 및 감속 채택 |
| 전송 시스템 | 볼 스크류 + 리니어 가이드 |

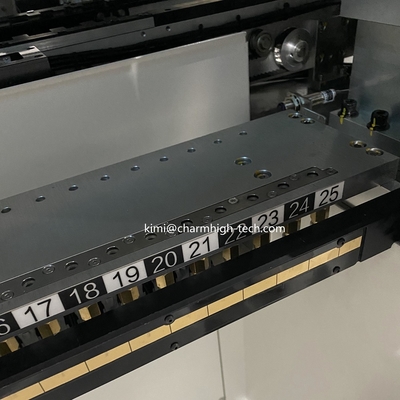

| 피딩 시스템 |
50개의 Yamaha 8mm 표준 공압/전기 피더 슬롯 (IC 트레이 및 스틱 피더에도 적합) |
| 비전 시스템 |
스냅샷 카메라x4 (부품 크기 적용 가능: 16mmx16mm); IC 카메라x1 (부품 크기 적용 가능: 36mmx36mm); 마크 카메라x2 |
CHM-650 소형 & 고정밀 SMT 픽 앤 플레이스 머신, 0201 대량 생산 지원:
하이라이트:
1. 자동 노즐 교환, 수동으로 노즐을 교체할 필요가 없어 매우 편리합니다!
2. 강력한 비전 카메라 시스템, 더 정확한 카메라로 업데이트, IC 배치 정확도 향상, 최소 부품 0201.
3. 스마트 소프트웨어와 함께 높은 구성, 더 긴 수명, Charmhigh는 더 강력한 기계 부품을 제공합니다.
범용 표준 Yamaha 피더와 함께 작동(별도 구매):
옵션:
1. 8mm/ 12mm /16mm /24mm /32mm /44mm 전기 피더
2. 8x4mm / 12mm/ 16mm / 24mm /32mm / 44mm 공압 피더
3. 진동 피더
고객 피드백:
Charmhigh, 최고의 중국 브랜드.
서비스 & 보증:
완전한 머신은 구매일로부터 1년의 보증 기간과 평생 서비스를 제공합니다.
우리는 항상 머신의 예비 부품을 제공하며, 공장에서 직접 공급하여 보증합니다.
온라인 Q/A 및 문제 해결 지원 및 기술 자문 서비스를 제공합니다.
일대일 애프터 서비스도 제공합니다. 각 머신은 출고 전에 100% 테스트를 거칩니다.
