제품 상세 정보:
|
| 머리들: | 헤드 4개(삼성노즐 포함) | PCB 사이즈: | CHM-551: 350x270mm; CHM-551: 350x270mm; CHM-650: 400x350mm CHM-650: 400x350m |
|---|---|---|---|
| 속도: | CHM-551 및 CHM-650: 8850cph(실제) | 공급기: | 지원 50pcs 야마하 피더 (공압 및 전기 피더 모두) |
| 성분: | 0201 0402 0603 0805 1206 LED2835 LED5050 트랜지스터 술고래 TSOP SOP, 0.5 밀리미터 PLCC CSP QFP BGA | 시스템: | Windows, 컴퓨터는 기계와 함께 제공됩니다. |
| 카메라: | 소형 4대 + 대형 IC 카메라 1대 + 마크 카메라 2대 | PCB 배달: | CHM-551: 1단선 철도; CHM-650: 3단선 철도 |
| 순중량: | 551: 320kg; 551: 320kg; 650: 420kg 650: 420kg | 자동 노즐 교체: | 551: with 13-position; 551: 13개 위치; 650: with 19-position 650: 19위치 포함 |
| 강조하다: | CHMT761P6 조립 생산 라인,PNP 조립 생산 라인,수직 Pnp 기계 |
||
높은 정확성 CPK≥ 10 T두 종류 Charmhigh 고급 소형 4 헤드 SMT 픽 앤 플래시 머신
수직형 +자동 노즐 변경 + 공 나사 + 스마트 소프트웨어 +SMT 라인 통신 프로토콜
CHM-551 카탈로그 CHM-551 - 목록.pdf
CHM-650 카탈로그 Charmhigh CHM-650 카탈로그.pdf

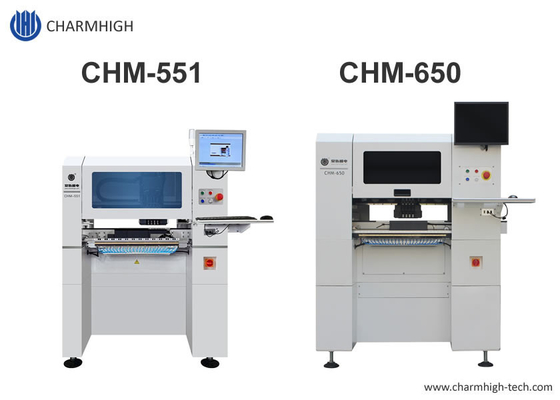

두 모델의 동일한 구성:
1. 수직 유형 + 4 헤드 50 피더 + (4 작은 카메라,1 큰 카메라, 2 마크 카메라) + 볼 스크루 + 자동 노즐 변경 + CPK≥ 10
2. 피더: 2 옵션: 야마하 공기 피더 / 전기 피더 (별로 구매)
3자동 수정 부품을 선택, 윈도우 시스템과 함께 내장 산업 컴퓨터와 통합 작동.
4. 정밀 & 장착 속도: 모든 구성 요소는 0201, 0402-5050, SOP, QFN, TQFP, BGA... 등을 지원 실제 속도 8850CPH.
두 모델의 차이점:
1PCB 크기: CHM-551: 350x270mm; CHM-650: 400X350mm
3PCB 운송: CHM-551: 1 섹션 PCB 자동 컨베이어; CHM-650: 3 섹션 자동 컨베이어
4차원: CHM-551: 1050x1050x1360mm; CHM-650: 1280x1190x1500mm (더 큰)
5순중량: CHM-551: 320kg; CHM-650: 420kg (중량)
설명:
| CHM-551 사양 | |
| 크기 | 1050 ((L) x 1050 ((W) x 1360mm ((H) |
| 무게 | 320kg |
| 힘공급 | AC220V (50Hz, 단일 단계), 1.5KW |
| 공기 공급 | 0.5MPa ~ 0.6MPa |
| 진공 생성 | 일본 PISCO 진공 발전기 |
| 장착머리 | 4개 |
| 장착 속도 | 8850cph ((IPC9850) |
| 정확성 을 높이는 것 | (XY) ± 0.06mm; CPK≥1.0 |
| 제어 정확성 | 5μm |
| 부품 높이 | 12mm |
| 부품 유형 |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA 등 (레지스터/컨데시터/다이오드/트라이오드/LED/IC 등) |
| PCB 두께 | 0.6mm~3.5mm |
| PCB 크기 | 350mm ((L) x270mm ((W) |
| PCB 공급 | 자동 단면 컨베이어 |

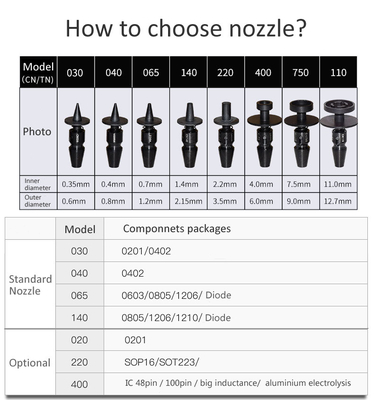

| 노즐 변경 | 자동 노즐 교체 (1-3홀 노즐 라이브러리) |
| 제어 시스템 |
내장된 산업용 컴퓨터 (윈도우 시스템) 모니터, 키보드, 마우스로 장착된 |
| 드라이브 시스템 | X&Y 축, 서보 모터로 구동된다. 유연한 S 곡선 가속과 가속을 채택한다 |
| 전송 시스템 | 볼 스크루 + 선형 가이드 |
| 먹이 시스템 |
50 야마하8mm 표준 공기/전기 피더 슬롯 (IC 트레이 + 스틱 / 튜브 / 진동 피더에도 적합합니다.) |
| 시력 시스템 |
스냅샷 카메라 x 4 (부품 크기는 14mmx14mm) IC 카메라 x 1 (대부분 크기는 36mmx36mm) 마크 카메라 x 2 |
| CHM-650 사양 | |
| 크기 | 1280mm ((L) x1190mm ((W) x1050mm ((H) |
| 무게 | 310kg |
| 힘공급 | AC220V/110V (50Hz, 1단계), 2.1kW |
| 공기 공급 | 0.5MPa ~ 0.7MPa |
| 진공 생성 | 진공 발전기 |
| 장착머리 | 4개 |
| 장착 속도 | 9000cph (최적) |
| 정확성 을 높이는 것 | ±50μm@μ±3σ/칩 |
| 제어 정확성 | 5μm |
| 부품 높이 | 12mm |
| 부품 유형 |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA 등 (레지스터/컨데시터/다이오드/트라이오드/LED/IC 등) |
| PCB 두께 | 0.6mm~3.5mm |
| PCB 크기 | 400mm ((L) x350mm ((W) |
| PCB 전달 | 3단 철도 자동 운송 |
| 노즐 변경 | 자동 노즐 교체 (19홀 노즐 라이브러리) |
| 제어 시스템 |
내장된 산업용 컴퓨터 (윈도우 시스템) 모니터, 키보드, 마우스로 장착된 |
| 드라이브 시스템 | X&Y 축, 서보 모터로 구동된다. 유연한 S 곡선 가속과 가속을 채택한다 |
| 전송 시스템 | 볼 스크루 + 선형 가이드 |
| 먹이 시스템 |
50 Yamaha 8mm 표준 공기/전기 피더 슬롯 (IC 트레이와 스틱 피더에도 적합합니다.) |
| 시력 시스템 |
스냅샷 카메라x4 (부품 크기가 적용됩니다:16mmx16mm); IC camerax1 (부품 크기가 적용됩니다:36mmx36mm); 카메라X2 마크 |

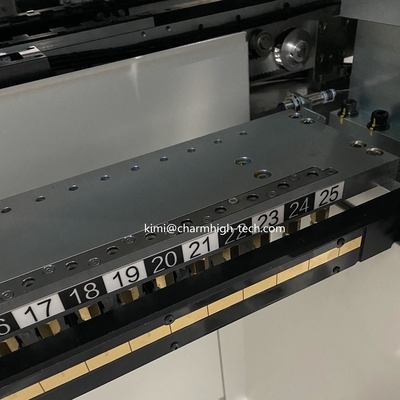

야마하 공기 공급 장치와 전기 공급 장치 모두 호환:
옵션: 8mm, 12mm, 16mm, 24mm, 진동 피더, IC 트레이 (별로 구매)
서비스 및 보증:
전체 기계는 구매 시점부터 1 년의 보증 기간과 평생 서비스를 제공합니다.
우리는 항상 기계의 예비 부품을 공급합니다. 공장의 신뢰할 수 있는 직접 공급.
우리는 온라인 Q / A 및 문제 해결 지원 및 기술 자문 서비스를 제공합니다.
1대 1 판매 후 서비스를 제공모든 기계는 100% 시험해 보냅니다.
