제품 상세 정보:
|
| 공급기: | Letf : 29pcs; 오른쪽 : 29pcs (총 58pcs) | 배치 책임자: | 2개 |
|---|---|---|---|
| 노즐: | 4 노즐 (Juki) | 속도: | 비전과 3000cph ; 5000cph를 환상으로 보이지 않고 |
| 정확성: | 0.025 밀리미터 | 시스템: | 임베디드 리눅스 시스템 |
| 종류: | 올인원 기계, 외부 PC가 필요하지 않습니다 | 지원하다: | 테이프, 배치 보드, 맞춤형 IC 트레이 |
| 강조하다: | 하나의 SMT 기계에서 모두,58pcs 피더 소형 SMT 기계,AIO 데스크탑 픽 앤 플레이스 기계 |
||
CHMT48VB 58pcs Feeders All In One Machine Charmhigh 데스크톱 픽 앤 플레이스 머신 작은 SMT 머신
(복면 스택) 고급 픽 앤 플래시 머신 110v 220V 영어 버전 CE 통과
소량 생산 및 프로토타입 제작에 매우 적합합니다!
설명:
이 CHMT48VB는 CHMT48VA의 업데이트 버전이며, 총 58pcs (왼쪽 29pcs + 오른쪽 29pcs) 의 이중 사이드 피더를 포함했습니다.기계는 당신이 받은 후에 작업에 준비.
용도:프로토타입 제작자, 취미자, 개발자, 개발 그룹 및 소규모 공장 대량 생산을 위해
픽 앤 플래시 머신 HS 코드: 8479896200
CHMT48VB 고객의 작업 영상:
유튜브에서 볼 수 있습니다.(스웨덴)
CHMT48VB 배치 IC:
이 영화의 주제는
우리에서 사세요온라인 상점가장 낮은 가격으로 직접:
CHMT48VB: https://www.charmhigh-smt.com/sale-487523-www-charmhigh-smt-chmt48vb-com.htm
Charmhigh CHMT48VB의 사양
| 모델 | CHM-T48VB |
| PCB 면적 | 10mm*10mm - 355mm*355mm |
| X Y 축 이동 | 420*460mm |
| Z축 이동 범위 | 15mm |
| 배치 헤드 | 2개 |
| 먹이기 |
왼쪽 29개 + 오른쪽 29개 |
| 시력 시스템 | 듀얼 카메라 (올라와 아래 카메라) |
| 드라이브 | 닫힌 루프 제어 스테퍼 서보 드라이브 시스템, 절대 단계를 잃지 않도록 |
| Z축 자기 회귀 탐지 | 네, 노즐이 깨지는 것을 방지합니다. |
| 당겨진 스핀 자체 반환 | 네 |
| 물질 탐지 방법의 누출 | 진공 탐지, 시력 탐지 |
| 터치 화면 | 산업용 터치 스크린 (USB 마우스 지원) |
| 본보드 | 독립적인 연구 산업 주요 게시판 |
| 시스템 | 임베디드 리눅스 시스템 |
| 장착 속도 | 시속 4000마리 (비전 꺼) |
| 장착 정밀도 | ±0.025mm |
| 구성 요소 | 0402-5050,SOP,QFN (테이프 너비: 8MM,12MM,16MM,24MM) |
| 기계 차원 | L 960mm* W 705mm* H 335mm |
| 진공 펌프 | -92KPA (2개, 내장형, 무성형) |
| 외부 공기 출처 | 필요 없습니다 (기계 내장 무성 진공 펌프 2pcs) |
| 외부 PC | 외부 PC는 필요 없습니다. |
| 전압 | 220V (110V), 50Hz/60hz |
| 순중량 | 68kg |
| 총중량 | 82kg |
경쟁 우위:
1편리한 소프트웨어,임베디드 리눅스 시스템기계의 안정적인 산업 메인 보드, 독립적인 운영, 외부 컴퓨터가 필요하지 않습니다, 운영 더 쉽고 편리합니다, 빨리 배우십시오.
2. 내장 터치 스크린, 외부 모니터 필요 없습니다, 방 절약, 더 편리한 운영, USB 마우스 지원 또한.
3위쪽과 아래쪽2개의 비전 카메라, 각 구성 요소의 위치를 수정, 당신은 각 구성 요소에 대한 화면에서 비전 이미지를 볼 수 있습니다. (최대 구성 요소 크기 22*22mm)

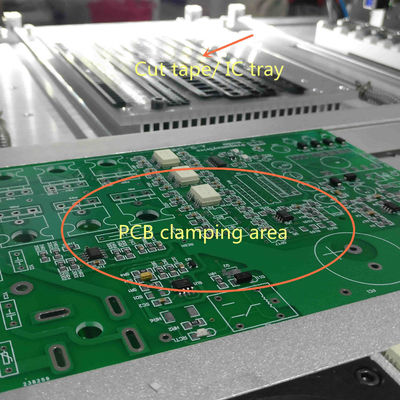

4그래요 유연한 PCB 클램핑 장착장치, PCB의 다른 크기에 적합합니다.
5지원했습니다.사용자 정의 IC 트레이, IC 트레이는 기계 테이블에 고정 될 수 있습니다.
62개의 장착 머리가 2개로쥬키 노즐쥬키 노즐내부 마그네트, 그래서 손가락으로 제거 할 수 있습니다, 레인치, 노즐로 해제 할 필요가 없습니다회전 각도 -180도에서 +180도
7.모든 것을 하나의 기계로, 29pcs 피더는 기계에 포함, 다른 부품을 구입할 필요가 없습니다, 기계는준비됐어
8.Z축 탐지m아킨의 당기는 바늘은 자동으로 원본으로 돌아가 노즐이 깨지지 않도록 합니다.
9최대 높이의 부품 지원 5mm.
10.닫힌 루프 제어, 엑스,Y 축과 인코더, 발자국에서 벗어나지 않습니다.
11. PCB는 두 가지 구성 요소 위치에 의해 캘리브레이션, 그 다음 휴식 구성 요소는 자동으로 캘리브레이션됩니다.
12진공 감지, 자동 공급으로, 한 부품이 구부러지면 자동으로 저장 구역에 던져지고, 다시 설치하기 위해 새로운 것을 선택합니다.
13.시력 검출, 카메라는 자동 수정 구성 요소 각을 배치 PCB 보드 오른쪽 위치. 머리를 구성 요소를 선택하지 않는 경우, 카메라는 그것을 감지하고 다시 선택, 3 번 선택하지 않습니다,기계는 경보하고 멈출 것입니다., 물자를 공급한 후, 다시 시작할 필요가 없습니다.
14. 변환 도구 (PC 버전), 컴퓨터에서 작업 파일을 편집하고 USB 포트를 통해 기계로 작업 파일을 로드와 함께 온다, 빠르고 편리합니다.
15지원패널판
16PCB 파일을 가지고 있지 않다면,새로운 작업 파일을 생성기계에 직접 프로그래밍할 수 있습니다.
17지원한 단계
18지원절단 테이프/ 대용품/ 튜브 재료
왜 Charmhigh을 선택했지?
1전문적인 디자인과 방 절약
2- 사용자 친화적인 운영, 전문 SMT 엔지니어 필요 없습니다, 엔트리 레벨 장치
3.하나의 기계 - 통합 운영추가 펌프나 PC나 지원 시설이 필요없어
4높은 정확성 및 신뢰성
5비용 효율적, 전문 자동 SMT 생산 라인을 소유하는 비용을 줄여
6국제 익스프레스, 문에서 문까지 배달 3-5 일
7특히 실험실 연구 및 개발, 샘플, 특허 및 디자인 공개를 피하기 위해.
81개의 기계는 5명의 용접 직원에 해당합니다. 손쉽고 비용 절감이 가능합니다. 소량 생산에 좋습니다.
9샤름하이는 공장 공급입니다. 모든 기계 부품은 우리 스스로 연구하고 제조합니다.
10Charmhigh는 2009년부터 SMT 픽 앤 플레이스 기계의 전문 제조업체입니다. 모든 소프트웨어는 우리 스스로 연구합니다.
CHMT48VB 표준 액세서리:
1) 픽 앤 플래시 머신 CHMT48VB 1
2) 주키 노즐 총 4pcs (503, 504, 505, 506 크기)
3) 8G USB 드라이버 1
4) 전원 케이블 1
5) 바늘을 당기십시오 2
6) 당기 핀을 위한 코일1
7) 카메라 위치 조정 블랙 보드 1
8) 헥사스 랭크 6
9) 칩 1개
10) 브러쉬 1
11) 터치 스크린 펜 1
12) IC 트레이 4의 장착 장치
13) 지방 1
14) 영어 사용 설명서 1
100% 진짜 사진:
100% 고객들의 실제 피드백, 가장 많이 팔리는 모델 CHMT48VB:
PCB 샘플:
킨리 노트:
픽 앤 플레이스 기계는 패키지에 포함된 모든 액세서리로 완성되었습니다.
이 기계는 다 하나인데, 사용할 준비가 됐어요!
영업 후 좋은 기술 지원, please purchase it with confidence.
픽 앤 플래시 머신으로 즐기세요!
서비스 및 보증:
전체 기계는1년구매 시점부터 평생 서비스
우리는 항상 기계의 예비 부품을 공급합니다. 공장의 신뢰할 수 있는 직접 공급.
우리는 온라인 Q / A 및 문제 해결 지원 및 기술 자문 서비스를 제공합니다.
1대 1 판매 후 서비스를 제공모든 기계는 100% 시험해 보냅니다.
