제품 상세 정보:
|
| 머리들: | 6개(19개 노즐 자동 변경 위치 포함) | PCB 사이즈: | 450mm ((L) × 350mm ((W) (표준) |
|---|---|---|---|
| 속도: | 27800cph(최적); | 공급기: | 60pcs NXT 전기 피더 지원 |
| 성분: | 01005, 0201,0402,-5050, SOP/QFP/QFN/BGA/LED.. | 최대 구성 요소 높이: | 12mm |
| 카메라: | IC 카메라: 1pcs(36mm) 플라잉 카메라: 6pcs(16mm) MARK 카메라: 2pcs | PCB 배달: | 레일이 포함된 3개 자동 배송, 소프트웨어로 너비 조정 가능 |
| 차원: | 1320mm(길이)×1600mm(폭)×1500mm(높이) | 전원 공급: | AC220V (50/60Hz, 1단계) |
| 공급 장치 타입: | Fuji NXT 전기 피더 | PCB 두께: | 0.6-3.5mm |
| 강조하다: | 수직 SMT 픽 앤 플레이스 머신,인라인 SMT 픽 앤 플레이스 머신,60 피더 SMT 머신 |
||
최고 구성 고 정밀 Charmhigh 6 헤드 60 피더 SMT 픽 앤 플래시 머신 TM06
완전 자동화 직렬 SMT PCB 컨베이어와 함께
PCB 조립 라인, 대량 생산에 적합, 완전 자동 중간 SMT 조립 라인
1모델 번호: TM06
2브랜드: Charmhigh
3주요 구성: 자동 3 조각 PCB 자동 배달 + 6 헤드 60 피더 + 파나소닉 서보 모터
+ 자동 노즐 변경자 (점 19) + 9 카메라 + THK 썰기 나사 + 이중 Y 축
4피더: 후지 전기 피더 (별로 구매)
5PCB 면적 (2 옵션): 450 * 350mm / 900 * 350mm
6. 컴퓨터와 키보드와 마우스와 함께 윈도우 시스템
7부품:01005, 0201, 0402-5050, SOP, QFN, TQFP, BGA... 등
8크기: 1320mm ((L) × 1600mm ((W) × 1500mm ((H), AC220V / 110V (50/60Hz, 1 단계)
9납품 시간: 4-6 일
10배달: 항공 / 해상 / 우리의 공장에서 직접 / 중국 창고로 보내
11지불 방법: 송금 (T/T)
12포장: 접착판 상자
이것은 TM06입니다. Charmhigh의 고품질 픽 앤 플래시 머신입니다.
60 개의 피더 스택이 특징이며, NXT 전기 피더와 튜브 구성 요소를 지원 할 수있는 스틱 피더와 호환성이 좋습니다.
6개의 머리가 동시에 장착되고 흡수 노즐을 자동으로 변경할 수 있으며, 3개의 자동 컨베이어 벨트,고속 모션 제어 시스템과 시각 기술은 이동 부품의 사진을 찍기 위해 적용됩니다. Charmhigh 자체에 의해 독립적으로 연구 및 개발되었습니다..
중~대 규모의 세트업에 합리적인 가격으로 높은 구성 픽 앤 플라시 머신이 필요한 경우 TM06이 가장 좋은 선택입니다.
TM06 사양:
| 모델 | TM06 |
| 크기 | 1320mm ((L) × 1600mm ((W) × 1500mm ((H) |
| 무게 | 1100kg |
| 전원 공급 | AC220V (50Hz, 단일 단계), 3kW |
| 공기 공급 | 0.5MPa ~ 0.7MPa |
| 진공 생성 | 내장 진공 펌프 |
| 장착 머리의 양 | 6개 |
| 장착 속도 | 27800cph (최적) |
| 정확성 을 높이는 것 | X,Y 축: ±0.035mm; CPK≥1.0 ((XY) |
| 제어 정확성 | 4μm |
| 부품 높이 | 12mm |
| 부품 유형 | 01005,0201/0402/06035050/SOT/SOP/QFP/QFN/BGA 등 (레지스터/컨데시터/다이오드/트라이오드/LED/IC 등) |
| PCB 두께 | 0.6mm~3.5mm |
| PCB 크기 | 450mm ((L) × 350mm ((W) (표준) 900mm ((L) × 350mm ((W) (선택) |
| PCB 전달 | 3단 철도 자동 운송, PCB 지원 |
| 노즐 변경 | 자동 노즐 교체 (19홀 노즐 라이브러리) |
| 제어 시스템 | 내장된 산업용 컴퓨터 (윈도우 시스템) 모니터, 키보드, 마우스로 장착된 |
| 드라이브 시스템 | X&Y 축, 파나소닉 A6 서보 모터 (Y 축, 듀얼 모터) 로 구동된다. 유연한 S 곡선 가속과 가속을 채택한다 |
| 전송 시스템 | X&Y 축은 TBI 바닥 공 나사 및 HIWIN 선형 가이드(Y축, 이중 나사) |
| 먹이 시스템 | 60 NXT 8mm 표준 피더 스택 (IC 트레이와 스틱 피더에도 적합합니다.) |
| 시력 시스템 | 비행 카메라×6 (대부분 크기는 16mm×16mm) IC 카메라×1 (대부분 크기는 36mm×36mm) 마크 카메라×2 |

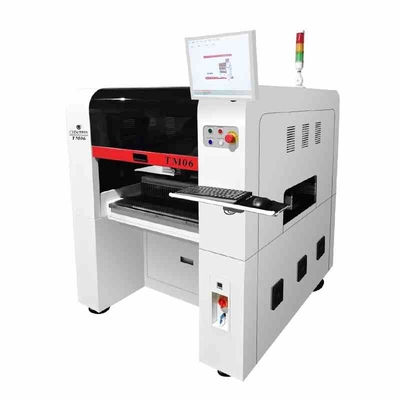

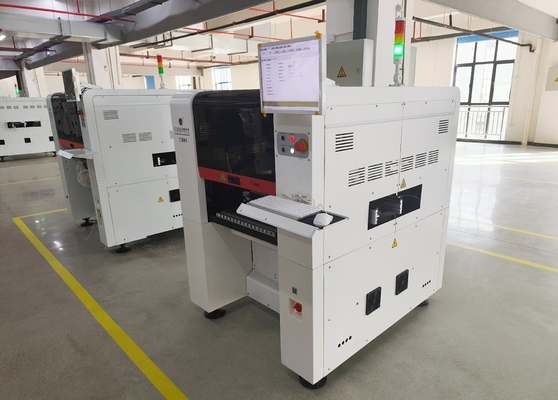

TM06의 실제 사진:

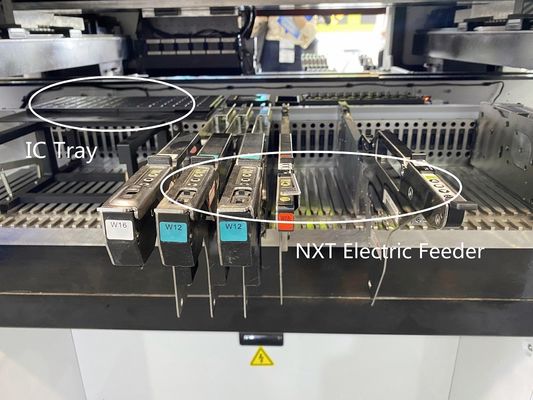

60 피더 슬롯 (푸지 NXT 전기 피더와 함께 작동, 피더는 별도로 구입, 8/12/16/24/32/44mm):

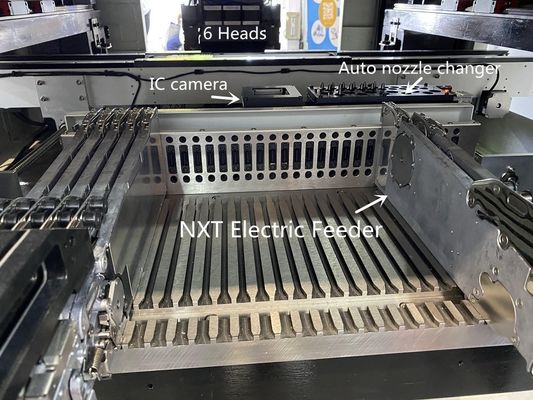

6개의 머리가 있고 자동으로 노즐을 바꿉니다. 큰 고정도 IC 카메라, 두 개의 마크 카메라,
6개의 비행카메라 3개의 자동 PCB 컨베이어
이중 Y축과 이중 서보 모터, 더 안정적이고 더 높은 정확성.
PCB 샘플:
(우리는 또한 우리의 기계의 부품에 대한 PCB를 생산하기 위해 우리 자신의 완전 자동 SMT 라인을 사용합니다)
서비스 및 보증:
전체 기계는 구매 시점부터 1 년의 보증 기간과 평생 서비스를 제공합니다.
우리는 항상 기계의 예비 부품을 공급합니다. 공장에서 직접 공급하고 있습니다.
우리는 온라인 Q / A 및 문제 해결 지원 및 기술 자문 서비스를 제공합니다.
우리는 1대1 판매 후 서비스를 제공합니다.모든 기계는 100% 시험해 보냅니다.
