제품 상세 정보:
|
| 머리들: | 8pcs ((31pcs 노즐 자동 변경 위치) | PCB 사이즈: | 600mm(L) * 350mm(W) / 1200 *350mm(옵션) |
|---|---|---|---|
| 속도: | 35000 CPH (당사 최고 조건) | 공급기: | 지원 80pcs NXT 전기 피더 |
| 성분: | 0201,0402,-5050, SOP, QFN,BGA에서 36*36mm 더 큰 부품 | 맥스 구성장치 높이: | 12mm |
| 카메라: | IC 카메라: 1pcs (36x36mm); 비행 카메라: 8pcs (16x16mm); MARK 카메라: 2pcs | PCB 배달: | 레일이 포함된 3개 자동 배송, 소프트웨어로 너비 조정 가능 |
| 차원: | 1280(길이) * 1580(폭) * 1500(높이)mm | 전원 공급: | AC220V(50Hz, 단상) |
| 공급 장치 타입: | Fuji NXT 전기 피더 | 모터: | 파나소닉 서보 모터 |
| PCB 두께: | 0.6-3.5mm | 순중량: | 1450KG |
| 강조하다: | 8 헤드 PCBA 제조 기계,PCBA 제조 픽 앤 플래시 머신,80 피더 픽 앤 플래시 머신 |
||
완벽해요고속 고 정밀 인 라인8개의 머리 80개의 먹이기 SMT 픽 앤 플래시 머신 Charmhigh TM08
PCB 제조 기계, 완전 자동 PCB 조립 라인, 중국에서 최고의 품질, 치엔세 최고 브랜드 Charmhigh
1모델 번호: TM08
2브랜드: Charmhigh
3주요 구성:완전 자동 인 라인 + PCB 자동 배달 + 8 헤드 80 피더 + CPK 검출이 통과 + 파나소닉 서보 모터 + 이중 Y 축 + 자동 노즐 변경 + 11 카메라 + THK 밀링 나사 +열 보상 + 최적 속도: 35000CPH
4피더: 후지 전기 피더 (별로 구매)
5. PCB 영역 (2 가지 옵션):600mm(L) * 350mm(W) / 1200 * 350mm (선택)
6. 컴퓨터와 키보드와 마우스와 함께 윈도우 시스템
7부품: 0201/ 0402 / 0603-5050/ 다이오드/ 트라이오드/ SOP/ QFP/ QFN/ BGA/ LED... 최대 36*36mm IC
8크기:1280 (L) * 1580 (W) * 1500 (H) mm, AC220V (50hz, 단일 단계)
9진행 시간: 3-5 일
10배달: 바다로 / 우리의 공장에서 직접 / 중국 창고로 보내
11지불 방법: 송금 (T/T)
12포장: 접착판 상자
# Charmhigh 유튜브 채널: https://www.youtube.com/@KimiLiuCharmhigh/videos
Charmhigh TM08 카탈로그 다운로드: TM08 - 목록.pdf
Charmhigh TM08 매개 변수
| 크기 | 1280mm ((L) x1580mm ((W) x1500mm ((H) |
| 무게 | 1450kg |
| 전원 공급 | AC220V (50Hz, 단일 단계), 3.5kW |
| 공기 공급 | 0.5MPa ~ 0.7MPa |
| 진공 생성 | 내장 진공 펌프 |
| 장착 머리의 양 | 8 |
| 장착 속도 | 35000cph (최적) |
| 정확성 을 높이는 것 | ±0.05mm CPK≥1.0 |
| 부품 높이 | ≤12mm |
| 부품 유형 | 0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA 등 (레지스터/컨데시터/다이오드/트라이오드/LED/IC 등) |
| PCB 두께 | 0.6mm~3.5mm |
| PCB 크기 | 450mm ((L) x350mm ((W) (표준) 1200mm ((L) x350mm ((W) (선택) |
| PCB 전달 | 3단 철도 자동 운송, PCB 지원 장치 |
| 노즐 변경 | 자동 노즐 교체 (31홀 노즐 라이브러리) |
| 제어 시스템 | 내장된 산업용 컴퓨터 (윈도우 시스템) 모니터, 키보드, 마우스로 장착된 |
| 드라이브 시스템 |
X&Y 축에서 구동파나소닉 A6 서보 모터 (복합 모터로 Y 축) 유연한 S 곡선 가속과 가속을 채택 |
| 전송 시스템 | X&Y 축은 지상 나사 및 무성 선형 가이드 채택 (Y축, 이중 나사) |
| 먹이 시스템 | 80 NXT 8mm 표준 피더 스택 (IC 트레이와 스틱 피더에도 적합합니다.) |
| 시력 시스템 | 플라이 카메라x8 (부품 크기가 적용됩니다: 16mmx16mm); IC camerax1 (대부분 크기는 36mmx36mm) 카메라X2 마크 |
부분 목록:
| 항목 | 양 | 항목 | 양 |
| TM08 픽 앤 플래시 머신 | 1 | 윤활유 | 1 |
| 펌프 | 8 | 필터 | 4 |
| 도구 상자 | 1 | 빠른 연결 장치 | 1 |
| 보증 카드 | 1 | 마우스 패드 | 2 |
| 사용 설명서 | 1 | 전력 케이블 | 2 |
| 시험 보고 | 1 | 키보드 | 1 |
| 붓 | 1 | 마우스 패드 | 1 |
| 빗자루 | 1 | LCD | 1 |

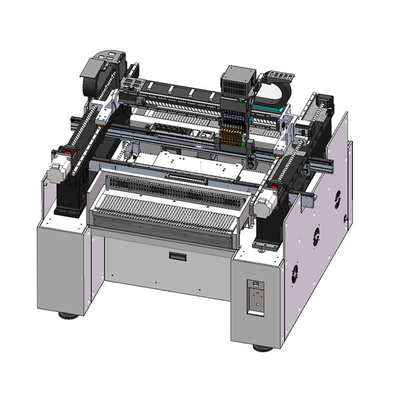

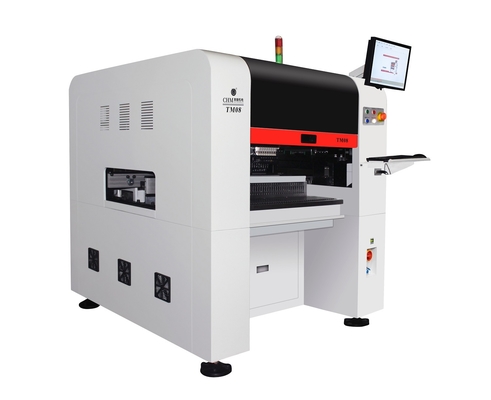

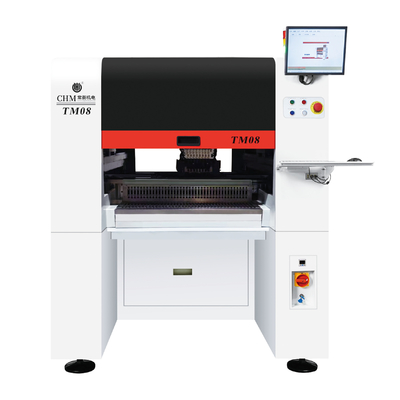

샤름하이 TM08, 8개의 머리 80개의 피더:
샤름하이 TM08: CPK 검출이 통과됐습니다.TM08:CPK≥1.0,고정밀 모델:
CPK 탐지란 무엇인가요?
CPK는 프로세스 능력 지수를 뜻합니다. 그것은 생산에서 픽 앤 플라스 기계가 얼마나 일관적이고 정확하는지 측정하는 것입니다.CPK가 높으면 기계가 부품들을 꼭 필요한 곳에 배치하는 데 정말 잘한다는 뜻입니다. 하지만 CPK가 낮다면 기계가 잘하지 않는다는 뜻일 수도 있습니다.그리고 조립 과정에서 더 많은 오류가 발생할 수 있습니다- 난t는 제조 중에 기계의 품질이 얼마나 안정적인지 알려줍니다.
1 ≤ CPK < 133: 정상
CPK ≥ 133: 훌륭합니다
요약: CPK 는 픽앤플라이스 기계 의 생산 과정 의 일관성 과 정확성 을 측정 하는 척도 이다. 본질적 으로, CPK 는 제조 도중 기계 의 품질 이 얼마나 안정적 인지 알려 준다.
표본:
샤름하이 공장의 직접 공급:
서비스 및 보증:
전체 기계는 구매 시점부터 1 년의 보증 기간과 평생 서비스를 제공합니다.
우리는 항상 기계의 예비 부품을 공급합니다. 공장에서 직접 공급하고 있습니다.
우리는 온라인 Q / A 및 문제 해결 지원 및 기술 자문 서비스를 제공합니다.
우리는 1대1 판매 후 서비스를 제공합니다.모든 기계는 100% 시험해 보냅니다.
