제품 상세 정보:
|
| 최대 PCB (폴리염화비페닐) 사이즈: | 350mm(L)x270mm(W) (표준) | 공급기: | 50 PC 야마하 공급 장치 (공압 & 전동 피더) |
|---|---|---|---|
| 운영 시스템: | 윈도우 (PC와 키보드 마우스가 딸려 있습니다) | 기준 보정: | 자동차 시준 표시점 |
| 구성장치 높이: | 12 밀리미터를 최대한으로 쓰세요 | 장착 속도: | 11500CPH(optimal); 11500CPH(최적); IPC9850:8850cph IPC9850:8850cph |
| 순중량: | 200kg/310kg | 노즐: | 13 PC 노즐 자료실과 노즐 교환 장치 |
| 차원: | 1050mm(L)x1050mm(W)x885mm/ 1360mm(H) | 실장 정확도: | (XY) ±0.06mm CPK≥1.0 |
| 강조하다: | BGA SMD 픽 앤 플래시 머신,0201 SMD 픽 앤 플래시 머신,QFN SMD 픽 앤 플래시 머신 |
||
PCB 조립을 위한 중소 및 경제적인 SMD 생산 라인 완전 자동 SMT 픽 앤 플라이스 머신 CHM-551의 화력 높이, CPK≥1.0
고 정밀 4개의 머리가 Charmhigh CHM551 PCB Pick & Place Machine 0201, QFN, BGA
자동 SMT 픽 앤 플래시 머신, 높은 안정성을 가진 소량 생산에 매우 좋습니다.
소개:
Charmhigh CHM-551는 4개의 헤드 고속 고 정밀 일반용 자동 SMT 픽 앤 플래시 머신으로 고급 구성 메커니즘과 뛰어난 성능을 가지고 있습니다.그리고 그 가격은 저렴합니다..R&D 검증 및 SMT 중소 생산에 사용되며 투자 비용을 빠르게 회수 할 수 있습니다. 소량 또는 대용량 라인을 생산하든 간에, 그것은 당신의 최고의 선택입니다. 더 높은 수준의 픽 앤 플래시 머신이 필요한 경우, Charmhigh CHM-551는 최고의 기계입니다.
CHM-551 카탈로그 다운로드:CHM-551 - 목록.pdf
CHM-551 작업 영상 고객:
https://www.youtube.com/watch?v=4tJCPSmYMIE&t=6s
CHM-551 장착 0201:
https://www.youtube.com/watch?v=Vj1I1Kiavtg
주요 내용:
1CPK 테스트를 지원합니다.CPK≥1.0, 0201 완벽

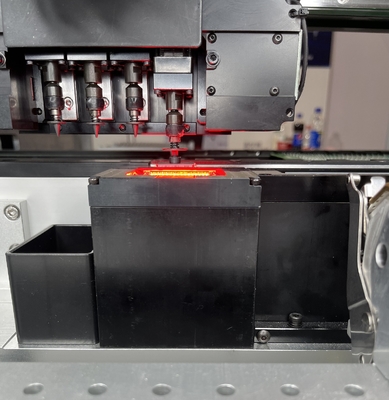

강력한 비전 카메라 시스템, 더 높은 정확도로 업데이트 된 카메라, IC 위치 더 정확하고 최소 구성 요소 0201.
2. 자동 노즐 변경 (13 세트 노즐 라이브러리)
자동 노즐 교환, 당신은 수동으로 노즐을 변경할 필요가 없습니다, 매우 편리합니다!
3열 보상
4자동 PCB 전달
PCB 자동 컨베이어와 작은 SMT 생산 라인을 구축, 당신의 손을 자유롭게!
5최적 속도:11500CPH; IPC9850:8850CPH
이 속도로, 당신은 중량 작업을 수행 할 수 있습니다, 탁월한 안정성, 하루에 15 시간 작업
6S마트 소프트웨어, 인공지능 지원
빠른 프로그래밍, 조작이 쉬우며, 빠른 시작은 1시간밖에 안 됩니다.
| CHM-551 사양 | |
| 크기 | 1050mm ((L) x1050mm ((W) x 885mm ((H) / 기지: 1360mm |
| 무게 | 200kg/기반: 310kg |
| 전원 공급 | AC220V (50Hz, 단일 단계) 1.5kw |
| 공기 공급 | 0.5MPa ~ 0.7MPa |
| 진공 생성 | 진공 펌프 |
| 장착 머리의 양 | 4개 |
| 장착 속도 | 11500CPH (최적)IPC9850: 8850cph |
| 정확성 을 높이는 것 | (XY) ± 0.06mm; CPK≥1.0 |
| 부품 높이 | 12mm |
| 부품 유형 | 0201/0402/06035050/SOT/SOP/QFP/QFN/BGA 등 (레지스터/컨데시터/다이오드/트라이오드/LED/IC 등) |
| PCB 두께 | 0.6mm~3.5mm |
| PCB 크기 | 350mm ((L) x270mm ((W) (표준) 600mm ((L) x350mm ((W) (선택) |
| 노즐 변경 | 자동 노즐 교체 (1-3홀 노즐 라이브러리) |
| 제어 시스템 | 내장된 산업용 컴퓨터 (윈도우) 모니터, 키보드, 마우스로 장착된 |
| 드라이브 시스템 |
X&Y 축, 서보 모터로 구동된다. 유연한 S 곡선 가속과 가속을 채택 |
| 전송 시스템 | 볼 스크루 + 선형 가이드 |
| 먹이 시스템 | 50 Yamaha 8mm 표준 공기/전기 피더 스택 (IC 트레이와 스틱 피더에도 적합합니다.) |
| 시력 시스템 | 스냅샷 카메라x4 (구성품 크기가 적용된다: 14mm×14mm); IC camerax1 (부품 크기가 적용됩니다:25mm × 25mm); 카메라X2 마크 |

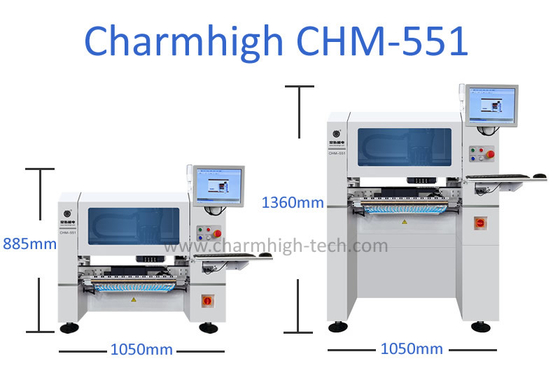

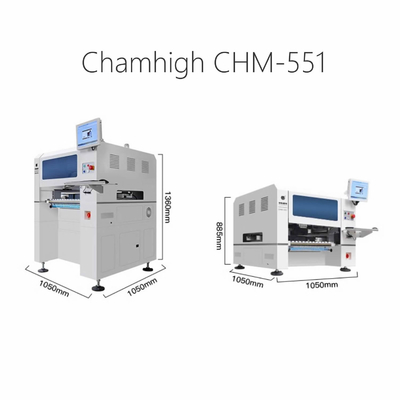

CHM-551에는 두 가지 종류가 있습니다. 하나는 데스크톱이고 다른 하나는 수직입니다. 둘 중 하나를 선택할 수 있습니다.
참고: 배가 출발하기 전에 기지가 우리 공장에서 설치되어야 합니다!
튼튼한 기계, 좋은 외모:
유니버설 표준 야마하 피더와 함께 작업 (별로 구입):
공급 시스템: 경제적이고 안정적인 야마하 전기/압기 공급 장치를 사용합니다.
진동 공급 장치 (stick feeder): 튜브 구성 요소의 공급을 지원합니다.
옵션:
18mm/ 12mm / 16mm / 24mm / 32mm / 44mm 전기 피더
2. 8x4mm / 12mm / 16mm / 24mm / 32mm / 44mm 공기 CL 피더
3진동 피더
CHM-551 부품 목록
| 항목 | 양 | 항목 | 양 |
| 픽 앤 플래시 머신 | 1 | 빗자루 | 1 |
| 펌프 | 8 | 내부 헥사곤 래너 | 1 |
| 도구 상자 | 1 | 윤활유 | 1 |
| 보증 카드 | 1 | 필터 | 4 |
| 사용 설명서 | 1 | 빠른 연결 장치 | 1 |
| 시험 보고 | 1 | 마우스 패드 | 1 |
| 붓 | 1 | 전력 케이블 | 1 |
CHM-551CPK≥1.0CPK 탐지란 무엇일까요?
CPK는 프로세스 능력 지수를 뜻합니다. 그것은 생산에서 픽 앤 플라스 기계가 얼마나 일관적이고 정확하는지 측정하는 것입니다.CPK가 높으면 기계가 부품들을 꼭 필요한 곳에 배치하는 데 정말 잘한다는 뜻입니다. 하지만 CPK가 낮다면 기계가 잘하지 않는다는 뜻일 수도 있습니다.그리고 조립 과정에서 더 많은 오류가 발생할 수 있습니다- 난t는 제조 중에 기계의 품질이 얼마나 안정적인지 알려줍니다.
1 ≤ CPK < 133: 정상
CPK ≥ 133: 훌륭합니다
요약: CPK 는 픽앤플라이스 기계 의 생산 과정 의 일관성 과 정확성 을 측정 하는 척도 이다. 본질적 으로, CPK 는 제조 도중 기계 의 품질 이 얼마나 안정적 인지 알려 준다.
CHM-551 고객으로부터 높은 피드백:
매혹적인 SMT, 공장 공급, 전문 제조사, 신속한 배달.
매력적인, 최고의 치엔세 브랜드
새로운 산업 공원 공장, 연구 및 제조 공원:
참고:
픽 앤 플래시 기계는 패키지에 포함된 모든 액세서리와 함께 완성되어 있습니다. 기계는 사용할 준비가 되어 있습니다!
당신이 준비해야 할 유일한 것은 외부 공기 압축기입니다 (부양기에 대한 공기 공급, 머리 진공, PCB 지원, 자동 노즐 변경 라이브러리...).
이 기계를 자신감 있게 구입해 주세요.
픽 앤 플래시 머신으로 즐기세요!
서비스 및 보증:
전체 기계는 구매 시점부터 1 년의 보증 기간과 평생 서비스를 제공합니다.
우리는 항상 기계의 예비 부품을 공급합니다. 공장에서 직접 공급하고 있습니다.
우리는 온라인 Q / A 및 문제 해결 지원 및 기술 자문 서비스를 제공합니다.
우리는 1대1 판매 후 서비스를 제공합니다.모든 기계는 100% 시험해 보냅니다.
