제품 상세 정보:
|
| 작동 전원: | 6kW | 시동 전원: | 32KW |
|---|---|---|---|
| 난방 구역의 양: | 위8/아래8 | 발열 에리어: | 2830*350mm (옵션: 400mm) |
| 자동레일 포함: | 그래요 | 워밍업 시간: | 약 20 감독이 필요한 미성년자 |
| PC 제어로: | 예, Siemens 산업용 컴퓨터 | 냉각 구역: | 2 |
| 크기: | 4200*750*1430mm | 순중량: | 1000 킬로그램 |
| 강조하다: | PC 제어 납 없는 재흐름 오븐,PC8835 납 없는 재공류 오븐,PC8835 자동 철도 재흐름 오븐 |
||
PC8835 완전 자동 철도 재흐름 오븐 + PC 제어 8 온도 구역 (올라 8 + 아래 8)
경제적인 납 없는 SMT 리플로우 오븐 PC8835 / PC8840 용접 기계
2830*350mm,PCB 너비 350mm,8 구역 6KW 용접 기계
PC8835 카탈로그 다운로드:
PC8835에 대한 기술적 매개 변수
| 모델 |
PC8835 또는 PC8840 (PC 제어, 위 8 + 아래 8, 350mm ((또는 400mm) 너비 |
| 가열 부품 매개 변수 | |
| 난방 구역 | 위 8 + 아래 8 |
| 난방 길이는 | 2830mm |
| 냉각 구역 | 2 |
| 컨베이어 매개 변수 | |
| PCB의 최대 너비 | 망 너비 350mm ((또는 400mm), 철도 조절 250mm |
| 컨베이어 방향 | L→R (R→L.옵션) |
| 컨베이어 높이 | 망 880±20mm |
| 교통 시스템 | 벨트 컨베이어 + 철도 컨베이어 |
| 컨베이어 속도 | 0~2000mm/min |
| 제어 매개 변수 | |
| 전원 공급 | 5개의 케이블 380V 50/60Hz |
| 시작력 | 24KW |
| 가동용 전력 | 약 5~6KW |
| 제어 모드 | 산업용 PC + Dell 모니터 |
| 가열 시간 | 약 20분 |
| 온도 조절 범위 | 실온 350°C |
| 온도 조절 | 산업용 PC+Temp. 모듈 제어, SSR 드라이버 |
| 온도 조절의 정확성 | ± 1°C |
| 온도 분배 오류 | ± 2°C |
| 문제 경보 | 비정상적인 온도 (동온 후 극도로 높은 온도 또는 극도로 낮은 온도) |
| 보드 낙하 경보 | 옵션 |
| 기계 크기와 무게 | |
| 순중량 | 약 1000kg |
| 차원 (mm) L×W×H | L3600 × W700 × H1430 |
PC8835 / PC8840에 대한 설명:
1독립적인 순환 공기 구조, 상위 및 하위 난방 방법, 높은 열 효율 및 빠른 온도 상승과 함께 특허 된 난방 유선 기술,방온에서 설정된 작업 온도에 도달하는 약 20분, 설정한 온도와 용접 부위의 실제 온도 사이의 온도 차이는 30°C 미만이다.
2타이완 산유에의 고온 모터로 장착되어 있으며, 뜨거운 공기를 가열하는 데 직접 연결되어 균형 잡힌 뜨거운 공기의 분배, 낮은 소음 및 최소한의 진동을 보장합니다.0201 부품이 운송 중에도 그대로 유지되도록 하는.
3.유니크한 공기관 설계로 수입된 달팽이 껍질 공기 순환과 3층 공기 분배 장치, 균일한 공기 순환, 큰 열 용량을 제공합니다.전열 구역의 별도의 난방, 온도 조절 구역, 독립적인 순환과 온도 조절을 가진 용접 구역, 각 온도 구역은 ±1°C의 정확도로 제어됩니다.그리고 오븐 챔버는 기압 상단 뚜?? 으로 열립니다..
4표준 구성에는 강제 냉각 구역이 두 개 있으며, 냉각 공기 온도는 5°C까지 낮고, 첫 번째 냉각 구역의 냉각 속도는 -5°C/S까지 도달 할 수 있습니다.다양한 납 없는 공정의 요구 사항을 효과적으로 충족합니다..
5.다양한 모델의 온도 곡선을 조절할 수 있는, 이중 또는 삼중 용접 구역 구성, 최소 8°C의 8선 프로필 테스트일본이나 유럽 및 미국에서 납 없는 용접 과정에 특별히 맞춘 연속 곡선 테스트.
6최신 설계의 특화된 운송 가이드 레일, 고온 저항성 및 마모 저항성 알루미늄 합금으로 만들어져 높은 딱딱함과 변형이 없습니다.
7이 운송 시스템은 일본에서 수입된 동차원 모터에 의해 작동되는 변주 주파수 속도 조절을 사용합니다.고품질의 스테인레스 스틸 체인 및 SUS316 소재의 스테인레스 스틸 망 벨트, 또한 안정적인 운송을 보장합니다. 또한 중단되지 않는 전원 공급 (UPS) 기능이 장착되어 있습니다. 갑작스러운 전력 중단으로 인해 오븐 내부의 PCB에 손상을 줄 수 있습니다.
8산업용 컴퓨터로 제어되며, 델 LCD 모니터 디스플레이와 윈도우 10 운영 체제, 유연한 곡선 테스트와 강력한 동적 곡선 분석 기능이 있습니다.그리고 모든 데이터를 인쇄하고 저장할 수 있는 기능, 납 없는 공정의 요구 사항을 충족합니다.
모든 전기 부품은 수입 부품으로 만들어졌으며 모든 신호 라인은 24시간 안정적이고 신뢰할 수 있는 SMT24 작동을 보장하기 위해 보호됩니다.전 기계에 1년 보증과 평생 유지보수.

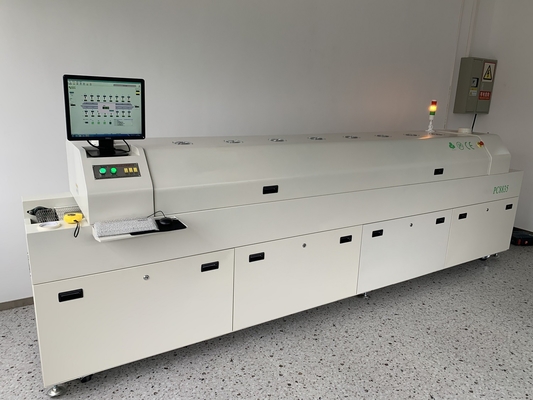

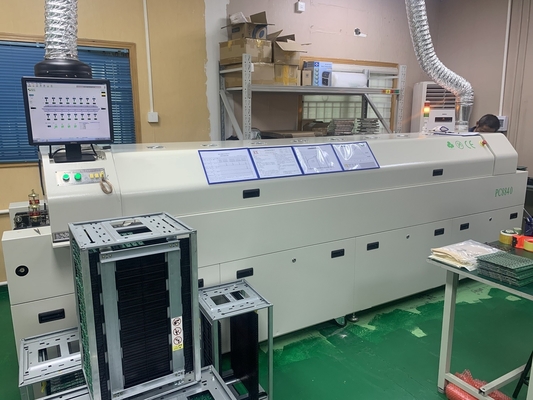

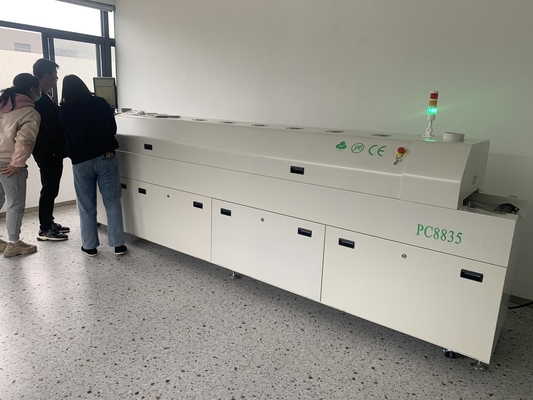

PC8835의 실제 사진:
보증:
전체 기계는 구매 시점부터 1 년의 보증 기간과 평생 서비스를 제공합니다.
우리는 항상 기계의 예비 부품을 공급합니다. 공장의 신뢰할 수 있는 직접 공급.
우리는 온라인 Q / A 및 문제 해결 지원 및 기술 자문 서비스를 제공합니다.
1대 1 판매 후 서비스를 제공모든 기계는 100% 시험해 보냅니다.
