제품 상세 정보:
|
| 최대 PCB (폴리염화비페닐) 사이즈: | 350mm(L)x270mm(W) (Standard); 350mm(L)x270mm(W)(표준); 600mm(L)x350mm(W) (Optional) | 공급기: | 50 PC 야마하 공급 장치 (공압 & 전동 피더) |
|---|---|---|---|
| 운영 시스템: | 윈도우 (PC와 키보드 마우스가 딸려 있습니다) | 기준 보정: | 자동차 시준 표시점 |
| 구성장치 높이: | 12mm | 장착 속도: | 11500CPH(optimal); 11500CPH(최적); IPC9850:8850cph IPC9850:8850cph |
| 순중량: | 260kg/310kg | 노즐: | 13 PC 노즐 자료실과 노즐 교환 장치 |
| 차원: | 1050mm(길이)x1050mm(폭)x1360/885mm(높이) | 실장 정확도: | (XY) ±0.05mm CPK≥1.0 |
| 강조하다: | CPK≥1.0 픽 앤 플래시 머신,4개의 머리가 있는 픽 앤 플래시 머신,작은 픽 앤 플래시 머신 |
||

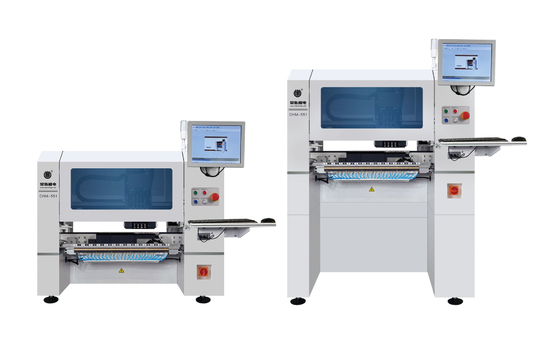

천재CHM-5514개의 머리 SMT 픽 앤 플래시 머신
매우 높은 정확성, 높은 구성, 쉬운 조작, 방 절약.
고 정밀 프로토타입 제작과 높은 안정성을 가진 소량 생산에 매우 좋습니다.
설명:
이 4개의 헤드 CHM-551은 전자제품 제조에서 정확성과 사용 편의성을 위해 설계되었으며 속도는 매우 높지 않습니다. 실제 속도는 8850 CPH입니다.0201 부품을 뛰어난 정밀도로 처리할 수 있고 엄격한 CPK 테스트를 통과했습니다..
그 콤팩트한 디자인은 프로토타입 제작과 중소 생산 설비에 완벽하게 적합합니다.
이것은 시장에서 가장 진보된 작은 마운터 중 하나입니다.
CHM-551 SMT 픽 앤 플래시 머신 (자동 노즐 변경)SMT 조립에 대한 경제적인 해결책.
CHM-551 작업 비디오 유튜브:
https://www.youtube.com/watch?v=OawJh43K9EI
Chm-551을 포장하고 남아프리카로 보내기 준비됐어요
https://www.youtube.com/watch?v=KBGGZVmYOzY
CHM-551 카탈로그 다운로드:Charmhigh CHM-551.pdf
기계의 특징
1.지원 CPK 테스트
2. 자동 노즐 변경 (13 세트 노즐 라이브러리)
3.열 보상
4자동 운송
5최적 속도:11500CPH IPC9850:8850CPH
6. ...
더 많은 기계 기능을 위해, 우리의 계정 관리자를 참조하십시오
CHM-551 부품 목록
| 항목 | 양 | 항목 | 양 |
| 픽 앤 플래시 머신 | 1 | 빗자루 | 1 |
| 펌프 | 8 | 내부 헥사곤 래너 | 1 |
| 도구 상자 | 1 | 윤활유 | 1 |
| 보증 카드 | 1 | 필터 | 4 |
| 사용 설명서 | 1 | 빠른 연결 장치 | 1 |
| 시험 보고 | 1 | 마우스 패드 | 1 |
| 붓 | 1 | 전력 케이블 | 1 |
| CHM-551 사양 | |
| 크기 | 1050mm ((L) x1050mm ((W) x 1360mm ((H) / 885mm |
| 무게 | 260kg & 310kg |
| 전원 공급 | AC220V (50Hz, 단일 단계) 1.5kw |
| 공기 공급 | 0.5MPa ~ 0.7MPa |
| 진공 생성 | 진공 펌프 |
| 장착 머리의 양 | 4개 |
| 장착 속도 | 11500CPH (최적)IPC9850: 8850cph |
| 정확성 을 높이는 것 | (XY) ±0.05mmCPK≥1.0 |
| 부품 높이 | 12mm |
| 부품 유형 | 0201/0402/06035050/SOT/SOP/QFP/QFN/BGA 등 (레지스터/컨데시터/다이오드/트라이오드/LED/IC 등) |
| PCB 두께 | 0.6mm~3.5mm |
| PCB 크기 | 350mm ((L) x270mm ((W) (표준) 600mm ((L) x350mm ((W) (선택) |
| 노즐 변경 | 자동 노즐 교체(13-홀 노즐 라이브러리) |
| 제어 시스템 | 내장된 산업용 컴퓨터 (Windows 7) 모니터, 키보드, 마우스로 장착된 |
| 드라이브 시스템 |
X&Y 축, 서보 모터로 구동된다. 유연한 S 곡선 가속과 가속을 채택 |

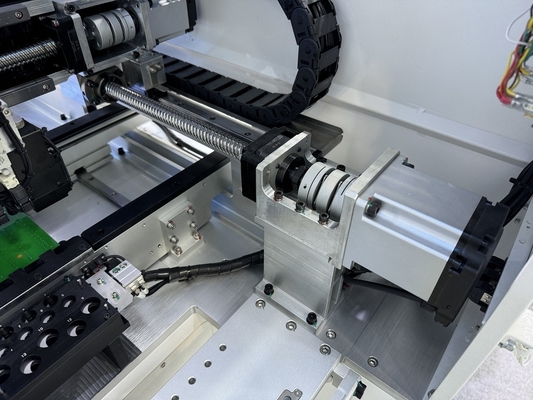

| 전송 시스템 | 볼 스크루 + 선형 가이드 |
| 먹이 시스템 | 50 Yamaha 8mm 표준 공기/전기 피더 스택 (IC 트레이와 스틱 피더에도 적합합니다.) |
| 시력 시스템 | 스냅샷 카메라x4 (구성품 크기가 적용된다: 14mm×14mm); IC camerax1 (대부분 크기는 25mm×25mm) 카메라X2 마크 |
하이라이트

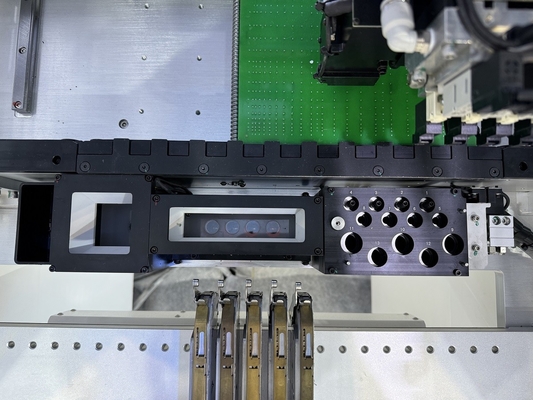

1. 자동 노즐 교환, 당신은 수동으로 노즐을 변경할 필요가 없습니다, 매우 편리합니다!
2강력한 비전 카메라 시스템, 더 높은 정확도로 업데이트 된 카메라, IC 위치CD 더 정확하고 최소 구성 요소 0201.
3PCB 자동 컨베이어로 작은 SMT 생산 라인을 구축해 손을 풀고!
4스마트 소프트웨어와 함께 높은 구성, 더 긴 수명, Charmhigh 더 강한 기계적인 부분을 제공합니다.
주요 특징:
4개의 머리, 50개의 피더 스택, 서보 모터, PCB 자동 컨베이어, 볼 스ikulu,
열 보상, 19홀 자동 노즐 변경, 0201, CPK 테스트 통과......
완벽한 결과로 IC를 장착하고, 최대 지원 25x25mm 크기의 IC, 작은 피치 완벽한 장착

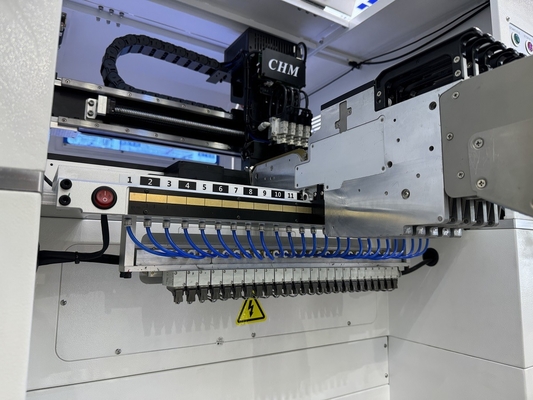

한쪽에는 25개의 피더 슬롯이 있고, 양쪽 모두 50개의 슬롯이 있습니다.
야마하 피더 지원 (전기 피더와 공기 피더 모두:
매우 안정적이고 높은 정밀도로 중국 최고의 4개의 머리 모델입니다.
매력적인, 최고의 치엔세 브랜드
SMT 생산 라인을 추천합니다:
1번 줄:
3040 용매 페이스트 프린터, CHM-551 SMD 픽 앤 플라시 로봇, T961 리플로우 오븐
라인2:
참고:
픽 앤 플래시 기계는 패키지에 포함된 모든 액세서리와 함께 완성되어 있습니다. 기계는 사용할 준비가 되어 있습니다!
준비해야 할 유일한 것은 외부 공기 압축기 (공기 공급 장치에 공기를 공급) 이다.
이 기계를 자신감 있게 구입해 주세요.
픽 앤 플래시 머신으로 즐기세요!
