제품 상세 정보:
|
| Heads: | 10 heads (with 37pcs nozzle auto-change position) | PCB size: | 600mm(L)×400mm(W) (standard); 1200mm(L)×400mm(W) (optional) |
|---|---|---|---|
| Mounting speed: | 42000cph (optimal) | 공급기: | 100pcs NXT 전기 피더 지원 |
| Component: | 01005, 0201,0402,-5050, SOP, QFN,BGA... | Maximum component height: | 12mm |
| Camera: | IC camera: 1pcs (36X36mm); Flying camera: 10pcs (16X16mm); MARK camera: 2pcs | PCB delivery: | 3 pieces auto delivery with rails, width can be adjusted by software |
| Dimension: | 1600 (L) * 1688 (W) * 1560 (H) mm | 전원 공급: | AC380V(50Hz, 삼상) 4.5kw |
| Feeder type: | Fuji NXT electric feeder | Mounting Accuracy: | (XY)±0.035mm; CPK≥1.0 |
| PCB thickness: | 0.6-3.5mm | Gross weight: | 2256kg |
| Package size: | 172X180X179 cm | ||
| 강조하다: | SMD PCB 제조 기계,고속 PCB 제조 기계,전자제품 생산 PCB 제조 기계 |
||

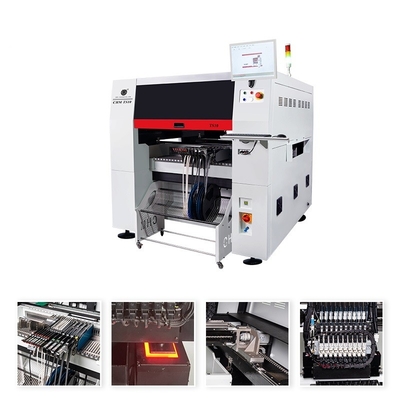

첨단 TS10 고속 SMT 100 피더 슬롯을 가진 완전 자동 픽 앤 플래시 머신
큰 SMT 생산 라인, PCB 조립 라인, PCBA 제조,01005 지원CPK≥1.0
소개

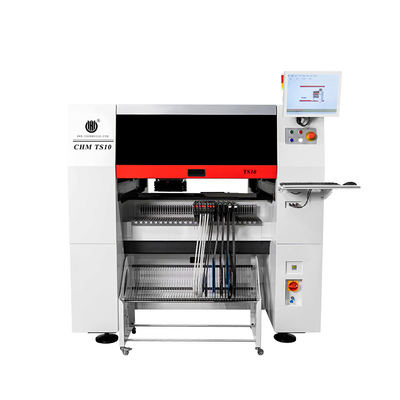

TS10 10개의 머리가 있는 고정도, 고속 일반 보편적 픽 앤 플라시 기계
1최적의 속도:42000CPH(우리 회사에서 가장 좋은 조건에서)
2장착 정확도: ((xy) +0.03mmCPK>1.0
3. 부품 장착 범위: 인치 크기01005- 36mmX36mm 및 더 큰 부품
4선택: 블루 라이트 스캔, 렌즈 장착, 1.2m PCB 장착 생산
TS10의 카탈로그를 다운로드하려면 여기서 클릭하세요: TS10 - 목록.pdf
Charmhigh TS10의 사양:
| 크기 | 1600mm ((L) × 1688mm ((W) × 1560mm ((H) |
| 무게 | 1930kg |
| 전원 공급 | AC380V (50Hz, 3단계), 4.5kW |
| 공기 공급 | 0.5MPa ~ 0.7MPa |
| 진공 생성 | 내장 진공 펌프 |
| 장착 머리의 양 | 10개 |
| 장착 속도 | 43000cph (최적) |
| 정확성 을 높이는 것 | (XY) ±0.03mmCPK≥1.0 |
| 부품 높이 | ≤12mm |
| 부품 유형 | 01005/0201/0402/06035050/SOT/SOP/QFP/QFN/BGA 등 (레지스터/컨데시터/다이오드/트라이오드/LED/IC 등) |
| 부품 범위 | 인치 사이즈 0201 ~ 36mm * 36mm, 더 큰 부품 장착. |
| PCB 두께 | 0.6mm~3.5mm |
| PCB 크기 | 600mm ((L) × 400mm ((W) (표준) 1200mm ((L) × 400mm ((W) (선택) |
| PCB 전달 | 3단 철도 자동 운송, PCB 지원 |
| 노즐 변경 | 자동 노즐 교체(37-홀 노즐 라이브러리) |
| 제어 시스템 | 내장된 산업용 컴퓨터 (Windows 7) 모니터, 키보드, 마우스로 장착된 |
| 드라이브 시스템 | X&Y 축에서 구동파나소닉 A6 서보 모터 (Y 축으로 더블 모터)유연한 S 곡선 가속과 가속을 채택 |
| 전송 시스템 | X&Y 축은 THK 바닥 공 나사 및 THK 무성 선형 가이드를 채택합니다.(Y축, 이중 나사) |
| 먹이 시스템 | 100 NXT8mm 표준 피더 스택 (IC 트레이와 스틱 피더에도 적합합니다.) |
| 시력 시스템 | 비행 카메라×10 (구조분 크기가 적용된다: 16mm×16mm); IC 카메라×1 (대부분 크기는 36mm×36mm) 그것은 이미지 꿰매는 기능을 가지고 있습니다 마크 카메라×2 |
하이라이트
1CPK 검출을 지원합니다.미니 컴포넌트 01005
2Y축은쌍용 서보 모터제어 시스템
3자동 열 보상 수정 시스템
4. 내장 진공 펌프 + 전자기 밸브 구조
5.자동 노즐 교체(37 세트 노즐 라이브러리)
6. PCB 지원 장치
7더 큰 PCB에 좋은 두 개의 표시 카메라
8...
더 많은 기계 기능을 위해, 우리의 계정 관리자를 참조하십시오
TS10의 하이라이트:
1/Y축은 쌍둥이 서보 제어 시스템을 채택합니다.
Y축은 쌍둥이 파나소닉 A6 세르보 모터,THK 지상 나사,침묵의 선형 가이드를 채택
2/CPK 탐지 지원
프로세스 기능이 안정적이고 보장되는지 확인
3/대용량 부품 식별(찾기, 식별 및 정확하게 장착하기 쉽다) LCD 카메라 인식 영역이 초과되면 세그먼트 인식이 지원되며 완전한 장치 이미지가 자동으로 형성됩니다.
4/ANC (자동 노즐 변경)
자동 노즐 분배 및 자동 노즐 교체5/자동 열 보상 수정 시스템 장비의 장기 작동 안정성을 보장

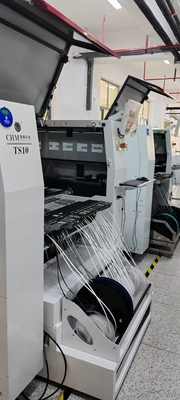

TS10 우리의 공장에서의 실제 사진:100개의 피더 슬롯후지 NXT 전기 피더와 함께 작업):

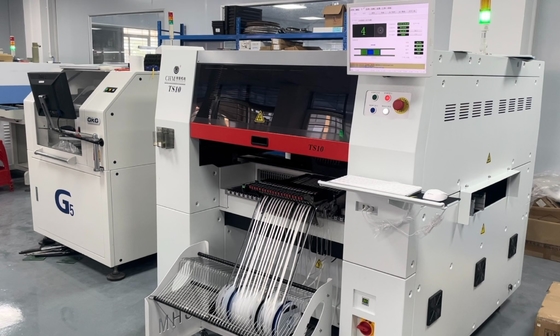

고객 사이트:
표본:
샤름하이 공장의 직접 공급:
서비스 및 보증:
전체 기계는 구매 시점부터 1 년의 보증 기간과 평생 서비스를 제공합니다.
우리는 항상 기계의 예비 부품을 공급합니다. 공장에서 직접 공급하고 있습니다.
우리는 온라인 Q / A 및 문제 해결 지원 및 기술 자문 서비스를 제공합니다.
우리는 1대1 판매 후 서비스를 제공합니다.모든 기계는 100% 시험해 보냅니다.
