제품 상세 정보:
|
| 최대 PCB (폴리염화비페닐) 사이즈: | 350mm(L)x270mm(W) (Standard); 350mm(L)x270mm(W)(표준); 600mm(L)x350mm(W) (Optional) | 공급기: | 50 PC 야마하 공급 장치 (공압 & 전동 피더) |
|---|---|---|---|
| 운영 시스템: | 윈도우 (PC와 키보드 마우스가 딸려 있습니다) | 기준 보정: | 자동차 시준 표시점 |
| 구성장치 높이: | 12mm | 장착 속도: | 11500CPH(optimal); 11500CPH(최적); IPC9850:8850cph IPC9850:8850cph |
| 순중량: | 310 킬로그램 | 노즐: | 13 PC 노즐 자료실과 노즐 교환 장치 |
| 차원: | 1050mm(길이)x1050mm(폭)x1360mm(높이) | 실장 정확도: | (XY) ±0.06mm CPK≥1.0 |
샤름하이 CHM-551 고 구성 작고 고 정밀 4 헤드 픽 앤 플래시 머신
높은 안정성을 가진 소량 생산에 적합합니다.
CHM-551로 전자제품 제조의 미래를 열어보세요.이 최첨단 솔루션은 뛰어난 정확도를 제공합니다., 0201, QFN, BGA와 같은 작은 구성 요소를 지원하여 R&D, 프로토타입 제작 및 비용 효율적인 PCB 조립에 대한 궁극적인 선택이됩니다.
왜 CHM-551 을 선택 합니까?
1. 우수한 정확성: 고정도 공 나사 시스템과 고급 비전 카메라로 결함이없는 배치를 달성하여 신뢰할 수있는 결과를 위해 완벽한 IC 정렬 및 CPK≥1.0 준수를 보장합니다.
2고속 성능: 11,500 CPH (IPC9850: 8,850 CPH) 의 최적의 속도로 생산성을 높여 품질을 희생하지 않고 작은 팩 실행에 이상적입니다.
3스마트 자동화: 자동 노즐 변경 (13-세트 라이브러리), 열 보상 및 PCB 자동 컨베이어 기능을 통해 업무 흐름을 효율화하고 귀중한 시간을 확보합니다.
4컴팩트 및 다재다능: 공간을 절약하는 데스크톱 또는 수직 베이스 옵션은 400x300mm까지의 PCB 및 50 Yamaha 피더 (항공기 / 전기) 를 지원하여 모든 작업 공간에 원활하게 적합합니다.
5비용 효율적 인 혁신: 품질에 타협하지 않고 저렴한 가격으로, CHM-551는 SMT 생산을 효율적으로 확장하는 것을 목표로하는 스타트업, 연구소 및 비즈니스에 적합합니다.
주요 특징:
14 헤드 디자인: 더 빠른 조립을 위해 동시에 여러 구성 요소를 처리합니다.
2. 0201 용량: 가장 작은 구성 요소를 쉽게 처리합니다. 현대 전자 장치에 이상적입니다.
3사용자 친화적 인 소프트웨어: 직관적 인 인터페이스는 작업을 단순화하며 전문 기술이 필요하지 않습니다.
4견고한 빌드: 고급 구성은 내구성 및 장기적인 성능을 보장합니다.
5글로벌 지원: 1년 보증, 평생 서비스, 그리고 Charmhigh의 전용 기술 지원으로 지원됩니다.
완벽합니다.
-SMT 프로토타입 제작: 설계물을 정확하게 빠르게 구현합니다.
- 소량 생산: 스타트업 및 틈새 제조업체에 대한 비용 효율성.
연구개발실: 테스트와 혁신을 위해 유연하고 신뢰할 수 있습니다.
| CHM-551 사양 | |
| 크기 | 1050mm ((L) x1050mm ((W) x 1360mm ((H) |
| 무게 | 310kg |
| 전원 공급 | AC220V (50Hz, 단일 단계) 1.5kw |
| 공기 공급 | 0.5MPa ~ 0.7MPa |
| 진공 생성 | 진공 펌프 |

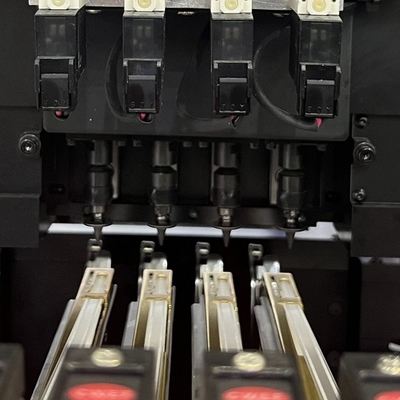

| 장착 머리의 양 | 4개 |
| 장착 속도 | 11500CPH (최적)IPC9850: 8850cph |
| 정확성 을 높이는 것 | (XY) ±0.06mmCPK≥1.0 |
| 부품 높이 | 12mm |
| 부품 유형 | 0201/0402/06035050/SOT/SOP/QFP/QFN/BGA 등 (레지스터/컨데시터/다이오드/트라이오드/LED/IC 등) |
| PCB 두께 | 0.6mm~3.5mm |
| PCB 크기 | 350mm ((L) x270mm ((W) (표준) 600mm ((L) x350mm ((W) (선택) |
| 노즐 변경 | A유토마틱 노즐 변경(13-홀 노즐 라이브러리) |
| 제어 시스템 | 내장된 산업용 컴퓨터 (Windows 7) 모니터, 키보드, 마우스로 장착된 |
| 드라이브 시스템 |

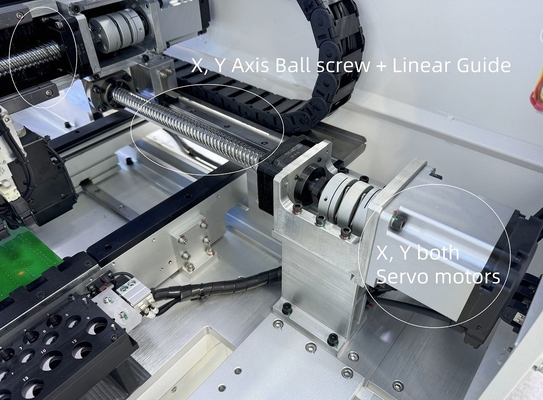

X&Y 축, 서보 모터로 구동된다. 유연한 S 곡선 가속과 가속을 채택 |
| 전송 시스템 | 볼 스크루 + 선형 가이드 |
| 먹이 시스템 | 50 Yamaha 8mm 표준 공기/전기 피더 스택 (IC 트레이와 스틱 피더에도 적합합니다.) |

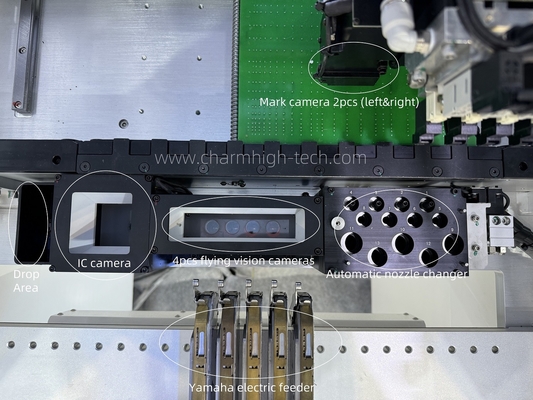

| 시력 시스템 | 스냅샷 카메라x4 (구성품 크기가 적용된다: 14mm×14mm); IC camerax1 (대부분 크기는 25mm×25mm) 카메라X2 마크 |
100% 진짜 사진:

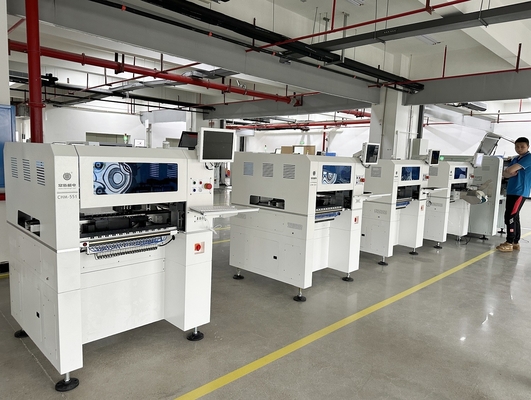

데스크톱 버전과 수직 버전 두 가지 종류가 있습니다, 그것은 완전 자동 SMT 생산 라인을 할 수 있습니다:
고객별 PCB 샘플:

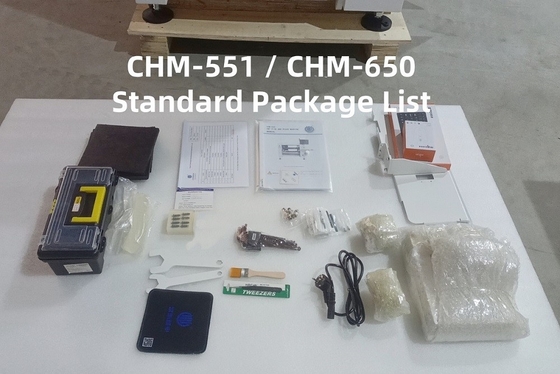

CHM-551 부품 목록
| 항목 | 양 | 항목 | 양 |
| 픽 앤 플래시 머신 | 1 | 빗자루 | 1 |
| 펌프 | 8 | 내부 헥사곤 래너 | 1 |
| 도구 상자 | 1 | 윤활유 | 1 |
| 보증 카드 | 1 | 필터 | 4 |
| 사용 설명서 | 1 | 빠른 연결 장치 | 1 |
| 시험 보고 | 1 | 마우스 패드 | 1 |
| 붓 | 1 | 전력 케이블 | 1 |
참고:
픽 앤 플래시 기계는 패키지에 포함된 모든 액세서리와 함께 완성되어 있습니다. 기계는 사용할 준비가 되어 있습니다!
준비해야 할 유일한 것은 외부 공기 압축기 (공기 공급 장치에 공기를 공급) 이다.
이 기계를 자신감 있게 구입해 주세요.
픽 앤 플래시 머신으로 즐기세요!
