제품 상세 정보:
|
| 머리들: | 10 개의 헤드 (31pcs 노즐 자동 변경 위치) | PCB 사이즈: | 600(L)*400(W)mm (표준) |
|---|---|---|---|
| 장착 속도: | 최적의 속도 : 45000cph; | 공급기: | 100pcs NXT 전기 피더 지원 |
| 성분: | 01005, 0201,0402,-5050, SOP, QFN, BGA... | 최대 구성 요소 높이: | 12mm |
| 카메라: | IC camera: 1pcs (36X36mm); IC 카메라: 1pcs(36X36mm); Flying camera: 10pcs (16X16mm); | PCB 배달: | 레일이 포함된 3개 자동 배송, 소프트웨어로 너비 조정 가능 |
| 차원: | 1600(L) * 1688(W) * 1560(H)mm | 전원 공급: | AC380V(50Hz, 삼상) 4.5kw |
| 공급 장치 타입: | Fuji NXT 전기 피더 | 모터: | X 모터 서보 모터 + Y 축 이중 선형 모터 |
| PCB 두께: | 0.6-3.5mm | 순중량: | 1930 킬로그램 |
샤름하이 RS10 자석식 서스펜션 픽 앤 플래시 머신이중 선형 모터 드라이브
고속 고 정밀 대 PCB 조립 라인, PCBA 제조지원 01005
소개

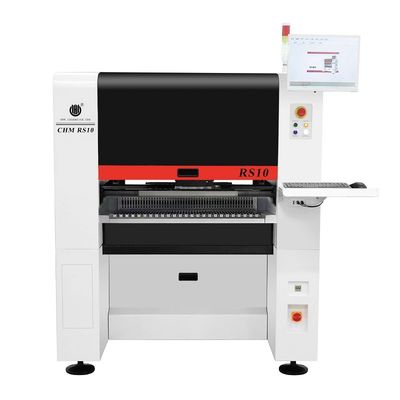

RS10 10 헤드 고 정밀, 고속 자석 서스펜션 SMT 픽 앤 플래시 머신
1최적의 속도:45000CPH(우리 회사에서 가장 좋은 조건에서)
2장착 정확도: ((xy) +0.035mmCPK>1.0;
3. 부품 장착 범위: 인치 크기01005- 36mmX36mm 및 더 큰 부품
4선택: 블루 라이트 스캔, 렌즈 장착, 1.2m PCB 장착 생산
저희 유튜브 채널을 참고하시기 바랍니다.
유튜브에서 실제 작업 비디오:https://www.youtube.com/watch?v=gKEczMsSI8U
네프콘 전시회: https://www.youtube.com/watch?v=QBc1G8YdDxI
샤름하이 워크샵 실제 생산: https://www.youtube.com/shorts/99TI9xDhP2M
샤름하이 RS10:
| 크기 | 1600mm ((L) × 1688mm ((W) × 1560mm ((H) |
| 무게 | 1930kg |
| 전원 공급 | AC380V (50Hz, 3단계), 4.5kW |
| 공기 공급 | 0.5MPa ~ 0.7MPa |
| 진공 생성 | 내장 진공 펌프 |
| 장착 머리의 양 | 10개 |
| 장착 속도 | 45000cph (최적) |
| 정확성 을 높이는 것 | (XY) ± 0.035mm CPK≥1.0 |
| 부품 높이 | ≤12mm |
| 부품 유형 | 01005/0201/0402/06035050/SOT/SOP/QFP/QFN/BGA 등 (레지스터/컨데시터/다이오드/트라이오드/LED/IC 등) |
| 부품 범위 | 인치 사이즈 0201 ~ 36mm * 36mm, 더 큰 부품 장착. |
| PCB 두께 | 0.6mm~3.5mm |
| PCB 크기 | 600mm ((L) × 400mm ((W) (표준) 1200mm ((L) × 400mm ((W) (선택) |
| PCB 전달 | 3단 철도 자동 운송, PCB 지원 |
| 노즐 변경 | 자동 노즐 교체(31홀 노즐 라이브러리) |
| 제어 시스템 | 내장된 산업용 컴퓨터 (Windows 7) 모니터, 키보드, 마우스로 장착된 |
| 드라이브 시스템 | X축은세르보 모터,이중 선형 모터로 Y축을 구동한다 |
| 전송 시스템 | X&Y 축은 THK 바닥 공 나사 및 THK 무성 선형 가이드를 채택합니다.(Y축, 이중 나사) |
| 먹이 시스템 | 100 NXT8mm 표준 피더 스택 (IC 트레이와 스틱 피더에도 적합합니다.) |
| 시력 시스템 | 비행 카메라×10 (구조분 크기가 적용된다: 16mm×16mm); IC 카메라×1 (대부분 크기는 36mm×36mm) 그것은 이미지 꿰매는 기능을 가지고 있습니다 마크 카메라×2 |
샤름하이 RS10 하이라이트:
1Y축 쌍선형 모터 드라이브
2.CPK 탐지 지원
3.대용량 부품 식별
4.ANC (자동 노즐 변경)
5.HD IC 비전 시스템
6산업용 밀링 플랫폼, Y 축 내부 주사
7. 내장 진공 펌프 + 전자기 밸브 구조
8자동 열 보상 수정 시스템
9. PCB 지원 장치
10더 큰 PCB에 좋은 두 개의 표시 카메라
더 많은 기계 기능, 우리의 판매 관리자를 문의하십시오...

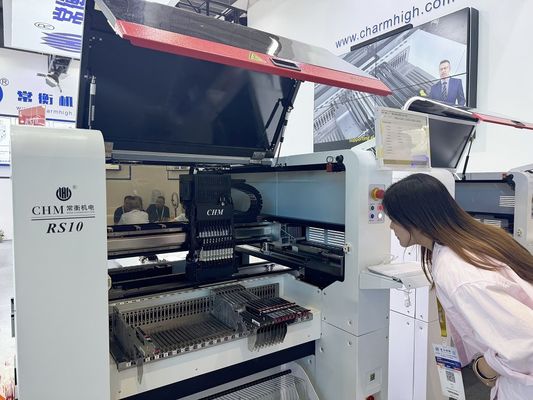

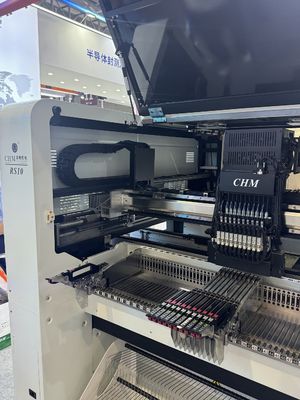

샬럼 하이 RS10 실제 사진:
RS10 실제 생산 매일 우리의 공장: (100개의 피더 슬롯, 후지 NXT 전기 피더와 함께 작동합니다):
PCB 샘플:
샤름하이 공장의 직접 공급, 최고의 중국 브랜드, 신뢰할 수 있는 제조사:
(부족한 재고, 우수한 판매 후 서비스)
서비스 및 보증:
전체 기계는 구매 시점부터 1 년의 보증 기간과 평생 서비스를 제공합니다.
우리는 항상 기계의 예비 부품을 공급합니다. 공장에서 직접 공급하고 있습니다.
우리는 온라인 Q / A 및 문제 해결 지원 및 기술 자문 서비스를 제공합니다.
우리는 1대1 판매 후 서비스를 제공합니다.모든 기계는 100% 시험해 보냅니다.
