제품 상세 정보:
|
| 두기: | 겹보이기 카메라 위치설정 | 기계의 크기: | Ｌ 855mm*W 535mm*H 335 밀리미터 |
|---|---|---|---|
| PCB 지역: | 10mm*10mm~355mm*355mm | 작업 정밀도: | ±0.025mm |
| 설치 속도: | 2800cph는 (계속 환상으로 보입니다) ; 4000cph (비전 꺼짐 상태) | ||
| 하이 라이트: | CHMT36VA 테이블 탑 픽 앤드 플레이스 기계,테이블 탑 스엠티 배치 장비,CHMT36VA SMD 픽 앤드 플레이스 기계 |
||
뜨거운 판매!

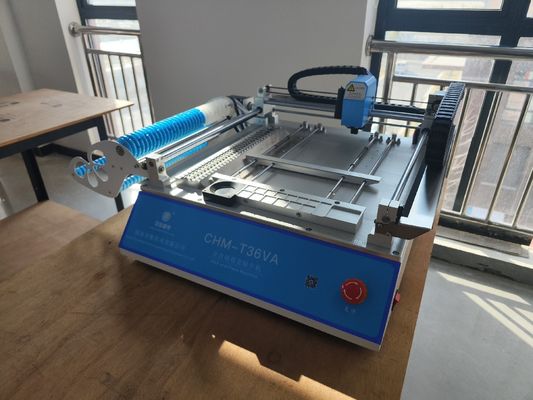

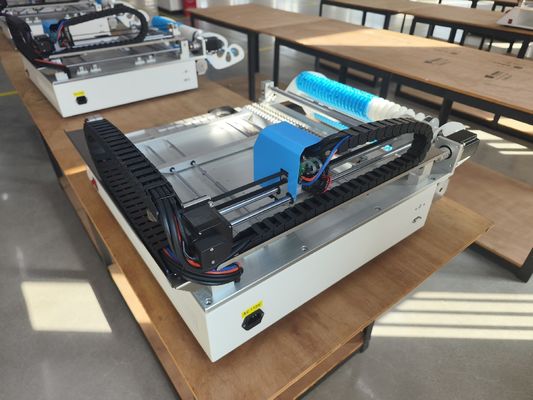

29 공급 장치 2 머리들 비젼 카메라 CHMT36VA + 외부 피씨,
시제품을 만드는 데스크탑 SMT 픽 앤드 플레이스 기계, 작은 묶음 생산
SMD 표면 장착 영어 버전 110v 220V CE는 지나갔습니다
TNT에 의해 운반하기..DHL.. 또는 당신은 우리의 공장으로부터 회복될 수 있습니다!
일하는 비디오 :
CHMT36VA가 이탈리아로부터의 비디오로 일합니다 :
www.youtube.com / 시청? v=FJoGJK79luU
CHMT36VA 곳 LED - 제작 비디오 :
www.youtube.com / 시청? v=jYD 1U8pUm0
여기서부터 카탈로그 다운로드 : CHMT36VA.pdf
기술 :
CHMT36VA는 외부 피씨와 윈도우즈 7 시스템을 연결할 필요가 있는 시야 기반 데스크 선택과 플레이스 기계입니다. 그것은 저비용 경제 모델과 함께 매우 믿을 만합니다, 이 작은 저울이 발전 비젼 시스템, 폐-루프 제어, 29 PC 재료 스택이 딸려 있습니다. 고 정밀도와 용이한 작동 소프트웨어. 그것 적합하 모두 다른 종류의 성분 0402-5050과 SOP, QFN, 매우 원형 현대건설을 위해 어울린 TQFP, 취미 생활가, 개발자들과 개발 그룹과 작은 묶음 생산, 당신이 단지 USB 포트를 가지고 있는 컴퓨터로 준비할 필요가 있습니다.
주요 인자
| 모델 | CHM-T36VA |
| PCB 지역 | 10mm*10mm - 355mm*355mm |
| Ｘ Y 축 여행 | 420*460mm |
| Z 축 이동 범위 | 15 밀리미터 |
| 배치 헤드들 | 2 PC |
| 공급 장치 |
8mm=22pcs, 12mm=4pcs, 16mm=2pcs, 24mm=1pcs, 앞 IC tray=14pcs, 사용자 정의 IC 트레이 |
| 비젼 시스템 | 듀얼 카메라는 (카메라가 올리고 하락합니다) |
| 드라이브 | 폐-루프 제어 스테퍼 서보 드라이브 시스템이 결코 단계를 잃지 않도록 합니다 |
| Z 축 자가 복귀 탐지 | 예, 깨지는 노즐을 방지하세요 |
| 핀 자가 복귀를 당기세요 | 예 |
| 재료 탐지 방법의 누수 | 진공 탐지, 비전 탐지 |
| 장착 속도 | 4000cph (비전 꺼짐 상태) ; 2800cph는 (계속 환상으로 보입니다) |
| 탑재 정밀도 | ±0.025mm |
| 성분 | 0402-5050, SOP, QFN, (테이프 폭 : 8MM,12MM,16MM,24MM) |
| 기계 차원 | Ｌ 960 밀리미터 Ｗ 705 밀리미터 Ｈ 335 밀리미터 |
| 진공 펌프 | -92KPA (2pcs, 내장, 침묵하는 타입) |
| 외부 공기 소스 | 어떤 필요 (내장 침묵하는 진공 펌프 2 PC를 기계화하세요) |
| 외부 피씨 | 예 (windows7과 소프트웨어 호환) |
| 전압 | 220V (110V),50Hz |
| 호환 가능 소프트웨어 | 알티움 designer,Protell99SE, 덧살, 카이카드, 독수리, 카드인트, 리듬 OR 캐드, 리듬 알레그로, 기타 등등인 프로테우스 |
| 총 중량 | 70 킬로그램 / 107*78*50cm / 0.41m3 |
애플리케이션 산업 :
가전 제품 산업, 자동차 전자 산업, 전력 산업, LED 산업, 보안, 도구와 미터 산업, 통신 산업, 지능적 제어 산업, 것(IOT) 산업의 인터넷과 군용 산업, 등.

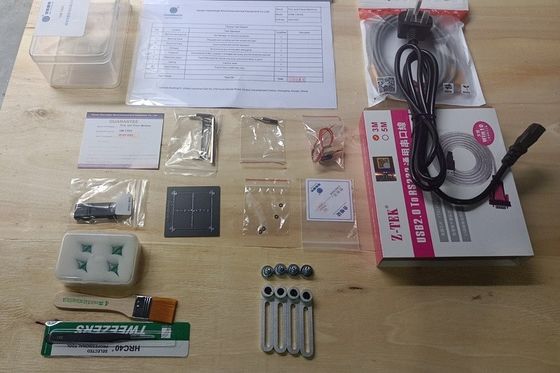

CHMT36VA를 위한 표준 부속물 :
1) SMT 데스크탑 픽 앤드 플레이스 기계 CHMT36VA*1
2) 주끼 노즐 : 완전히 4 PC (503, 504, 505, 506개 사이즈)
3) 8G USB 플래시 1
4) 전원 코드 : 1
5) 핀을 당기세요 : 2
6) 당김 핀을 위한 코일 :1
7) 기름을 바르느요 : 1
8) 육각 렌치 : 6
9) 족집게 : 1
10) 브러쉬로 빗으세요 : 1
11) 영어 사용자 교범 : 1
보증 :
완제품 장비는 구매와 일생 복무의 시간부터 1년의 보증 기간을 가지고 있습니다
장기 공장도 가격 공급과 더불어 지지.
우리는 온라인으로 Q/A와 문제해결 지원과 기술적 조언 서비스를 제공합니다.
일대일 에프터 서비스를 제공하세요. 밖에 선박 전에 각각 기계 100% 시험우물.
