제품 상세 정보:
|
| 머리들: | 6pcs (19pcs 노즐 자동 변경 위치) | PCB 사이즈: | 350mm (L) * 300mm (W) |
|---|---|---|---|
| 속도: | 27800 cph (회사의 최상의 상태) | 공급기: | 50pcs NXT 전기 피더를 지원합니다 |
| 성분: | 01005, 0201,0402, -5050, SOP, QFN, BGA ~ 36*36mm 더 큰 구성 요소 | 맥스 구성장치 높이: | 12mm |
| 카메라: | IC 카메라 : 1pcs (36x36mm); 비행 카메라 : 6pcs (16x16mm); 마크 카메라 : 2pcs | PCB 배달: | 레일이 포함된 3개 자동 배송, 소프트웨어로 너비 조정 가능 |
| 차원: | 890mm (L) x1450mm (W) x1500mm (H) | 전원 공급: | AC220V(50Hz, 단상) |
| 공급 장치 타입: | Fuji NXT 전기 피더 | 모터: | 파나소닉 서보 모터 |
| PCB 두께: | 0.6-3.5mm | 순중량: | 900 킬로그램 |
이 픽앤 플레이스 머신은 작고 귀엽지만 믿을 수 없을 정도로 강력합니다.

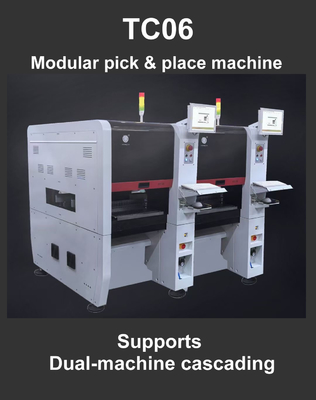

좁은 디자인고정밀 TC06 모듈 SMT 픽앤 플레이스 머신6개의 헤드, 50개의 피더, 01005 지원 CPK>1.0

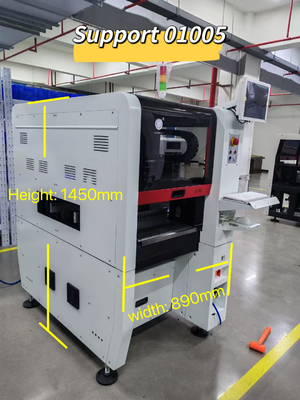

89cm 너비로 대부분의 사무실 문과 엘리베이터에 적합합니다!

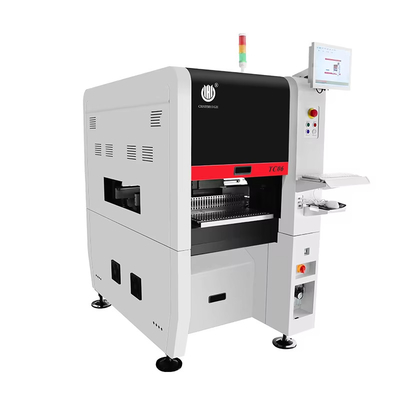

Charmhigh TC06 매개변수:
| 치수 |
890mm(L)x1450mm(W)x1500mm(H)
|
| 무게 | 900kg |
| 전원 공급 장치 | AC220V (50Hz, 단상), 3kW |
| 공기 공급 | 0.5MPa ~0.7MPa |
| 진공 생성 | 내장형 진공 펌프 |
| 마운팅 헤드 수량 | 6 |
| 마운팅 속도 | 27800cph (최적) |
| 마운팅 정확도 | (xy)+30μm, CPK≥1.0 |
| 부품 높이 | ≤12mm |
|
부품 유형 및 부품 범위 |
-저항기, 커패시터 제외, 원통형 다이오드, 알루미늄 -인치 크기 01005 ~ 36*36mm, 및 더 큰 부품 마운팅 |
| PCB 두께 | 0.6mm~3.5mm |
| PCB 크기 | 350mm(L)x300mm(W) |
| PCB 컨베잉 | 3단 레일 자동 컨베잉, PCB 지지 장치 |
| 노즐 교체 | 자동 노즐 교체 (19홀 노즐 라이브러리) |
| 제어 시스템 | 내장형 산업용 컴퓨터 (Windows 시스템) 모니터, 키보드, 마우스 포함 |
| 드라이브 시스템 |
X&Y축은 Panasonic 서보 모터 로 구동 |
| 전송 시스템 | 접지 나사 + 선형 가이드 |
| 피딩 시스템 | 50개의 NXT 8mm 표준 피더 스택 (IC 트레이 및 스틱 피더에도 적합) |
| 비전 시스템 | 플라이 카메라 x 6 (부품 크기 적용 가능: 16mmx16mm); IC 카메라 x 1 (부품 크기 적용 가능: 36mmx36mm); 마크 카메라 x 2 |
1. 모델 번호: TC06
2. 브랜드: Charmhigh
3. 주요 구성:풀 오토 인라인 + PCB 자동 배송 + 6 헤드 50 피더 + (xy)+30μm, CPK>1.0 + X&Y축은 Panasonic 서보 모터로 구동 + 자동 노즐 체인저 + 9개 카메라 + 접지 나사 & 선형 가이드 + 열 보상 + 최적 속도: 27800CPH
4. 피더: Fuji Electric 피더 (별도 구매)
5. PCB 영역: 350mm(L) * 300mm(W)
6. Windows 시스템이 탑재된 컴퓨터, 키보드, 마우스 포함
7. 부품: 01005/ 0201/ 0402 / 0603-5050/ 다이오드/ 트라이오드/ SOP/ QFP/ QFN/ BGA/ LED... 최대 36*36mm IC
8. 치수: 890 (L) * 1450 (W) * 1500 (H) mm, AC220V (50hz, 단상)
9. 리드 타임: 5-7 영업일
10. 배송: 해상 운송 / 공장에서 직접 픽업 / 중국 창고로 발송
11. 결제 방법: 전신 송금 (T/T)
12. 포장: 합판 상자
Charmhigh YouTube 채널: https://www.youtube.com/@KimiLiuCharmhigh/videos
TC06 작동 비디오, 01005 마운팅:https://www.youtube.com/watch?v=jmGMTdvt9FY
부품 목록:
| 항목 | 수량 | 항목 | 수량 |
| TC06 픽앤 플레이스 머신 | 1 | 윤활유 | 1 |
| 노즐 | 8 | 필터 | 4 |
| 공구 상자 | 1 | 퀵 커넥터 | 1 |
| 보증 카드 | 1 | 마우스 패드 | 2 |
| 사용 설명서 | 1 | 전원 케이블 | 2 |
| 테스트 보고서 | 1 | 키보드 | 1 |
| 브러시 | 1 | 마우스 패드 | 1 |
| 핀셋 | 1 | LCD | 1 |
Charmhigh TC06, 6-헤드 50-피더: (너비 890mm)
주철 일체형 성형, 초강력 X-빔 구조.
TC06 장점:
-CPK 지원은 픽앤 플레이스 머신을 선택하는 중요한 핵심 요소로, SMT 생산 공정을 더욱 안정적으로 만듭니다.
-ANC: 자동 노즐 교체, 부품에 따라 노즐을 자동으로 할당하여 SMT 생산을 더욱 지능적이고 효율적으로 만듭니다.
-고정밀 범용 마운팅 헤드: 하나의 머신으로 다양한 부품의 마운팅 요구 사항을 높은 안정성으로 충족할 수 있습니다.
-주철 베이스 구조, 픽앤 플레이스 머신이 고속으로 부드럽게 작동하며 대리석보다 우수합니다.
-Panasonic 서보 모터로 구동되는 X&Y축은 머신의 장기적인 안정성과 정밀도를 보장합니다.
머신별 문제점 해결 방법: "노즐 교체는 우리 팀을 미치게 만듭니다"
자동 노즐 체인저는 30초 만에 6가지 유형을 처리합니다.

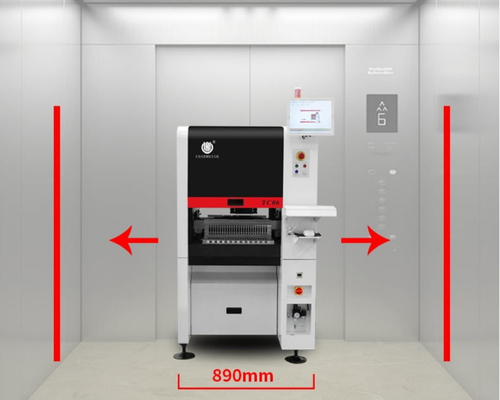

머신별 문제점 해결 방법: "우리 작업장 엘리베이터가 너무 작습니다"
890mm 슬림 바디는 표준 엘리베이터에 적합합니다 – 분해 불필요!
머신별 문제점 해결 방법:
"여름 더위는 배치 정확도를 망칩니다"
스마트 열 보상은 하루 종일 ±0.01mm를 유지합니다.
머신별 문제점 해결 방법:
"피더 정렬은 생산 시간을 잡아먹습니다"
레이저 자동 보정 – 5분 만에 50개의 피더 설정.
머신별 문제점 해결 방법:
"다른 사람들이 흔들리는 동안, 우리는 안정적으로 유지합니다: 완벽한 고속 배치를 위한 듀얼 모터 안정성."
"마침내 – 주문을 서두를 때 작은 칩에서 진동하지 않는 머신."
머신별 문제점 해결 방법: "새로운 부품 설정에 몇 시간이 걸립니다"
일반 부품의 사전 로드된 라이브러리 – 드래그 앤 드롭으로 시작합니다.
머신별 문제점 해결 방법: "머신 가동 중단은 마감일을 망칩니다"
TC06은 3대의 머신처럼 작동합니다 – 연중무휴 24시간 안정성.
머신별 문제점 해결 방법: "새로운 작업자를 훈련하는 데 몇 달이 걸립니다"
간단한 인터페이스 – 누구나 1시간 안에 실행할 수 있습니다.
SMT 생산 라인 권장 사항:
마운팅 샘플:
Charmhigh 공장 직접 공급:
서비스 및 보증:
완전한 머신은 구매 시점부터 1년의 보증 기간과 평생 서비스를 제공합니다.
우리는 항상 머신의 예비 부품을 제공하며, 공장에서 직접 공급하여 보증합니다.
온라인 Q/A 및 문제 해결 지원 및 기술 자문 서비스를 제공합니다.
일대일 애프터 서비스도 제공합니다. 각 머신은 출고 전에 100% 테스트를 거칩니다.
