제품 상세 정보:
|
| Heads: | 4pcs(comes with 19pcs nozzle auto-change library) | Max PCB size: | 450mm*300mm |
|---|---|---|---|
| Feeder: | Support 50pcs YAMAHA CL Feeder/Electric Feeder | Precision: | (XY)±0.06mm; CPK≥1.0 |
| Dimension: | 1280(L)*1190(W)*1050(H) mm | Cameras: | 6pcs small camerea+1 big camera+2 mark camera |
| Motor: | Panasonic servo motor | Components: | 0201, 0402~5050, SOP, QFN, BGA, PLCC, LED |
| PCB conveyor: | 3-pieces automatic PCB conveyor | Net weight: | 310kg |
| 강조하다: | 0201 픽 앤 플래시 머신 |
||
고 정밀 0201 지원 CPK≥1.0 완전 자동 PCB 컨베이어

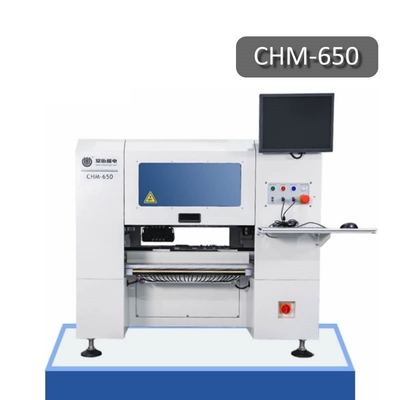

작은 4 헤드 50 피더 CHM-650 데스크톱 SMT 선택 및 위치 기계
자동 노즐 변경, 방 저장, CE 통과
CHM-650 SMT 픽 앤 플래시 머신 - 카탈로그 다운로드:Charmhigh CHM-650 카탈로그.pdf
설명:
샤름하이 CHM-650는 첨단, 완전 자동 SMT 픽 앤 플래시 머신입니다. 고 정밀 부품 배치와 공간 절약을 위해 설계되었습니다. 중소규모 제조에 이상적입니다.이 모델은 첨단 시각 시스템을 결합합니다., 모듈형 디자인, 사용자 친화적인 컨트롤 생산 작업 흐름을 효율화 하기 위해.
CHM-650 픽 앤 플래시 머신에는 50개의 피더 스택, 360도 회전 가능한 4개의 헤드, 야마하의 공기식식기, 튜브 구성 요소가 있는 스틱식기 지원,부품 선택에 대한 자동 수정, 내장된 산업용 컴퓨터와 통합된 작동.
| CHM-650 사양 | |
| 크기 | 1280mm ((L) x1190mm ((W) x1050mm ((H) |
| 순중량 | 310kg |
| 힘공급 | AC220V/110V (50Hz, 1단계), 2.1kW |
| 공기 공급 | 0.5MPa ~ 0.7MPa |
| 진공 생성 | 진공 발전기 |
| 장착머리 | 4개 |
| 장착 속도 | 10000cph (최적) |
| 정확성 을 높이는 것 | ±50μm@μ±3σ/칩 |
| 제어 정확성 | 5μm |
| 부품 높이 | 12mm |
| 부품 유형 |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA 등 (레지스터/컨데시터/다이오드/트라이오드/LED/IC 등) |
| PCB 두께 | 0.6mm~3.5mm |
| PCB 크기 | 400mm ((L) x350mm ((W) |
| PCB 전달 | 3단 철도 자동 운송 |
| 노즐 변경 | 자동 노즐 교체 (19홀 노즐 라이브러리) |
| 제어 시스템 |
내장된 산업용 컴퓨터 (윈도우 시스템) 모니터, 키보드, 마우스로 장착된 |
| 드라이브 시스템 | X&Y 축, 서보 모터로 구동된다. 유연한 S 곡선 가속과 가속을 채택한다 |
| 전송 시스템 | 볼 스크루 + 선형 가이드 |
| 먹이 시스템 |
50 Yamaha 8mm 표준 공기/전기 피더 슬롯 (IC 트레이와 스틱 피더에도 적합합니다.) |
| 시력 시스템 |
스냅샷 카메라x4 (부품 크기가 적용됩니다:16mmx16mm); IC camerax1 (부품 크기가 적용됩니다:36mmx36mm); 카메라X2 마크 |
CHM-650 주요 특징:
1모델 번호: CHM-650
2브랜드: Charmhigh
3주요 구성: 데스크톱 타입 + PCB 자동 배달 + 4 헤드 50 피더 + 파나소닉 서보 모터 + 자동 노즐 변경자 + 볼 스크루 + 선형 가이드 레일 + 7 카메라 + 새 스마트 소프트웨어
4. 피더: 2 옵션: 야마하 전기 피더 / 공기 피더 (피더는 별도로 구입)
5최대 PCB 면적: 400 * 350mm; 최대 부품 높이: 12mm
6. 컴퓨터와 키보드와 마우스와 함께 윈도우 시스템
7컴포넌트: 0201, 0402-5050, SOP, QFN, TQFP, BGA...
8크기: 1280 ((L) * 1190 ((W) * 1050 ((H) mm, AC220V ((50Hz)
9납품시간: 7~10일
10배달: DHL / 공중 / 바다 / 우리의 공장에서 직접 / 중국 창고로 보내
11지불 방법: 송금 (T/T)

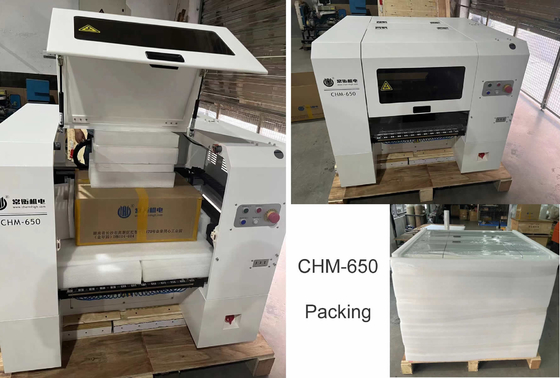

12포장: 접착판 상자
각 측면 25pcs 피더, 총 50pcs 테이프 피더 지원: (야마하 전기 피더 + 공기 모두 적합)
8/12/16/24/32mm 피더, 스틱 피더, IC 트레이 지원, 별도로 구매합니다.
삼성 노즐과 함께 4 개의 머리가 있습니다:
샤름하이, 최고의 중국 브랜드, 신뢰할 수 있는 제조사

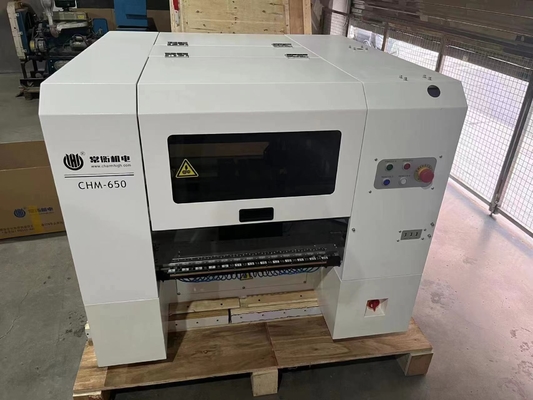

100% 실제 사진: (고객의 사진)
참고:
픽 앤 플래시 머신은 패키지에 포함된 모든 액세서리와 함께 완성되어 있습니다.당신은 별도로 피더를 구입하고 10mm 외부 지름 파이프와 압축기를 준비해야합니다 (공기 피더에 대한 공기 공급)튜브를 기계 뒷면에 삽입합니다.
이 기계를 자신감 있게 구입해 주세요.
픽 앤 플래시 머신으로 즐기세요!
왜 Charmhigh을 선택했지?
1전문적인 디자인과 방 절약
2- 사용자 친화적인 운영, 전문 SMT 엔지니어 필요 없습니다, 엔트리 레벨 장치
3하나의 기계 - 통합된 운영, 추가 펌프 또는 PC 또는 지원 시설 필요 없습니다.
4비용 효율, 전문 완전 자동 SMT 생산 라인을 소유하는 비용을 줄입니다.
5. 그것은 매우 편리하게 기계 교체, 스스로 수리하기 쉽습니다.
6. 국제 익스프레스 문에서 문까지 서비스, 6-8 일 배달.
7특히 실험실 연구 개발을 위해, 자신의 디자인과 특허를 보호하기 위해.
81개의 기계는 5명의 용접 직원에 해당합니다. 수동 작업보다 훨씬 효율적이죠. 관리하기 쉽고 비용 절감이 가능합니다. 소량 생산에 적합합니다.
9샤름하이는 공장 공급입니다. 모든 기계 부품은 우리 스스로 연구하고 제조합니다.
10Charmhigh는 SMT 픽 앤 플래시 머신의 전문 제조업체입니다. 2011년에 출시 된 첫 번째 p&p. 우리 스스로 연구한 모든 소프트웨어는 판매 후 좋은 서비스를 제공했습니다.
서비스 및 보증:
전체 기계는 구매 시점부터 1 년의 보증 기간과 평생 서비스를 제공합니다.
우리는 항상 기계의 예비 부품을 공급합니다. 공장에서 직접 공급하고 있습니다.
우리는 온라인 Q / A 및 문제 해결 지원 및 기술 자문 서비스를 제공합니다.
우리는 1대1 판매 후 서비스를 제공합니다.모든 기계는 100% 시험해 보냅니다.
