제품 상세 정보:
|
| 위치 결정 정밀도를 반복하세요: | ±0.01mm | 프린팅 정확도: | ±0.025mm |
|---|---|---|---|
| 인쇄 속도 / 순환 주기: | <7> | 최대 PCB (폴리염화비페닐) 사이즈: | 400*340mm |
| 민 PCB 사이즈: | 50*50mm | PCB 두께: | 0.4~6mm |
| 카메라 기계공 범위: | 528*340mm | 순중량: | 900 킬로그램 |
| 강조하다: | 완전 자동 용접 페스트 프린터,스크린 프린팅용 SMT 스텐실 프린터 |
||

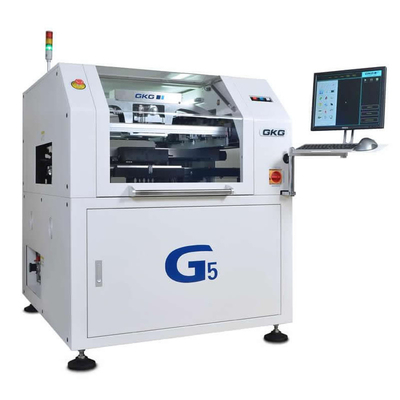

고 정밀 GKG G5 완전 자동 용접 페이스트 프린터 SMT 스텐실 프린터 SMT 조립 라인 스크린 프린터
설명
GKG G5 모델은 높은 정확성과 높은 안정성을 가진 고전적인 모델입니다. G5는 높은 정확성과 높은 안정성을 가진 완전 자동 인쇄 기계 비전입니다.GKG SMT 산업에 따라 국제 선도 기술 동시 비전을 가진 완전히 자동 인쇄 기계의 새로운 세대의 생산의 개발 추세입니다, 고해상도의 시각 처리, 전송 시스템의 높은 정확도, 서스펜션 적응 스크래퍼.
찰마히 공장 실제 제작 비디오:
https://www.youtube.com/watch?v=l04x5KHfyMQ
| 위치 정확성 반복 | ±0.01mm |
| 인쇄 정확성 | ±0.025mm |
| 사이클 시간/ 인쇄 속도 |
<7.5초(출판 및 청소를 제외) <19s ((인터프린팅 및 청소 포함) |
| 제품 전환 |
오래된 프로세스:<3분 새 프로세스 설정: <5분 |
| 공기 공급 | 4-6kgf/cm2 |
| 전원 공급 | AC:220±10%,50/60HZ,2.5KW |
| 제어 방법 | PC 제어 |
| 운영체제 | 윈도우 XP/윈7 |
| 기계 차원 | 1146 ((L) * 1364 ((W) * 1404 ((H) mm |
| 무게 | 약 900kg |
| 화면 프레임 | 최소 크기 | 370*370mm | |
| 최대 크기 | 737*737mm | ||
| 두께 | 20-40mm (철망 알루미늄 프레임 높이) | ||
| PCB 최대 크기 | 400*340mm | ||
| PCB 미니 크기 | 50*50mm | ||
| PCB 두께 | 0.4~6mm | ||
| PCB 워크페이지 | 최대.PCB 가로선1% | ||
| 운송 높이 | 900±40mm | ||
| 운송 방향 | L-R/R-L/L-L/R-R | ||
| 운송 속도 | 1500mm/s (최대) 프로그램 제어 | ||
| 운송 높이 | 한 단계 | ||
| 컨베이어 너비 조정 | 오토마티크 | ||
| I/O 인터페이스 | SMEMA | ||
| PCB 위치 | 지원 시스템 | 자기 PIN/지원 블록/수동 위아래 테이블 | |
| 클램핑 시스템 | 상단 클램핑 / 사이드 클램핑에 대한 특허 | ||
| 프린트 헤드 | 두 개의 독립적인 모터 인쇄 머릿 | ||
| 스퀴지 압력 | 0.5-10KG (프로그램 제어) | ||
| 인쇄 속도 | 6~200mm/초 | ||
| 인쇄 모드 | 한 번/두 번 인쇄 | ||
| 스퀴지 타입 | 고무/강 스퀴지 블레이드 ((각 45°/55°/60°) | ||
| 정화 시스템 | 강화된 진공 흡수, 건조, 건조, 진공 3 모드 | ||
| CCD FOV | 8*6mm | ||
| 조정 | X:±3mm,Y:±7mm,θ:±2° | ||
| 비전 | 상향/하향 옵션 구조/CCD/지하학 패턴 일치 | ||

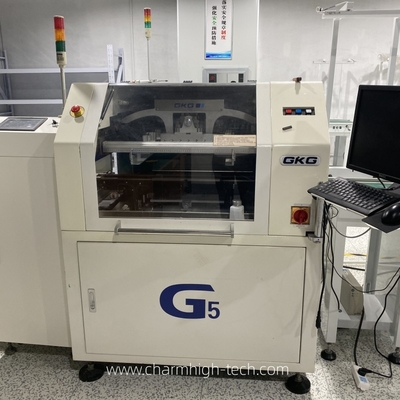

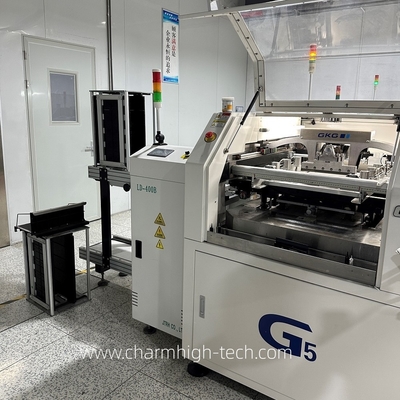

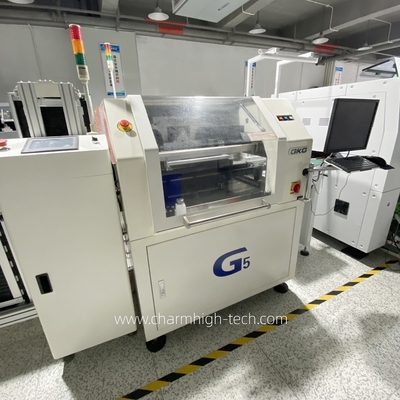

완전 자동 SMT 생산 라인 공장 현장:
Charmhigh SMT 공장 생산 라인, 우리는 기계의 안정성을 보장하기 위해 PCB를 매일 생산:
중국 최고의 브랜드인 샤름하이
서비스 및 보증:
전체 기계는 구매 시점부터 1 년의 보증 기간과 평생 서비스를 제공합니다.
우리는 항상 기계의 예비 부품을 공급합니다. 공장에서 직접 공급하고 있습니다.
우리는 온라인 Q / A 및 문제 해결 지원 및 기술 자문 서비스를 제공합니다.
우리는 1대1 판매 후 서비스를 제공합니다.모든 기계는 100% 시험해 보냅니다.
