제품 상세 정보:
|
| Repeatability: | ±0.01mm | Printing Accuracy: | ±0.025mm |
|---|---|---|---|
| Printing Speed / Cycle Time: | <7.5s (Exclude Printing & Cleaning); <19s(Included Printing & Cleaning) | Max PCB Size: | 400*340mm |
| Min PCB Size: | 50*50mm | PCB thickness: | 0.4~6mm |
| Dimension: | 1500mm x 1440mm x 1480mm | Net weight: | 900kg |

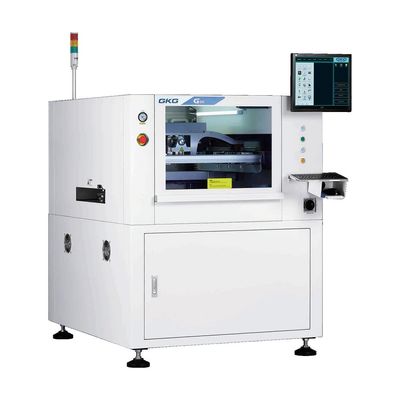

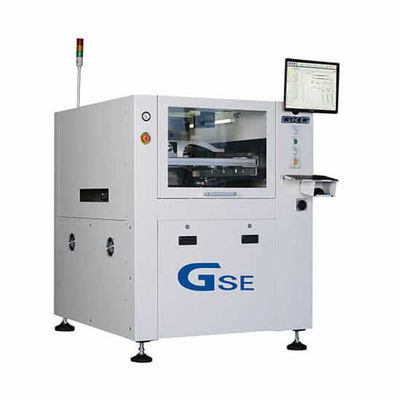

고 정밀 GKG GSE 완전 자동 용접 페이스트 프린터 SMT 스텐실 프린터 SMT 조립 라인을 위한 스크린 프린터
설명
GKG GSE 자동 스텐실 프린터는 일률적인 링 라이트와 높은 밝기의 동축 라이트를 사용하여 조정 가능한 밝기 기능을 갖추고 있습니다.이것은 모든 유형의 마크 포인트가 정확하게 인식 될 수 있도록 보장이 프린터는 진료, 구리, 금화, 진료 스프레이 및 FPC를 포함한 다양한 유형의 PCB에 적합합니다.
GKG GSE의 완전 자동 스텐실 프린터 정화 시스템은 세 가지 정화 방식으로 구성되어 있습니다.습기 청소이 방법들은 고객이 청소 시간을 줄이고 생산 효율성을 높이고 싶다면 조합 또는 수동으로 사용될 수 있습니다.새로 설계 된 지워 시스템 스텐실과 완전한 접촉을 보장, 그리고 증가 된 진공 흡수는 효과적으로 마시에서 잔류 페이스트를 제거하여 효과적인 자동 청소를 달성합니다.
GKG GSE 용접 페이스트 프린터의 CCD 구성 요소와 청소 시스템은 분리됩니다. CCD가 작동 할 때, 그것은 서보 모터에 대한 부하를 줄이기 위해 독립적으로 움직입니다.따라서 기계의 속도와 정확도를 향상프린터의 매우 적응력 있는 철망 프레임 클램핑 시스템은 모든 크기의 스크린 프레임을 인쇄 할 수 있으며 생산 라인 작업 중에 빠른 모델 변경을 허용합니다.
GKG GSE 자동 용접 페이스트 인쇄 기계의 주요 기술 매개 변수:
(1) 인쇄 정확도: ±0.025mm
(2) 반복성: ±0.01mm
(3) 인쇄 주기는 <7.5초
(4) 화면 프레임 크기는 420×520mm~737×737mm입니다.
(5) 인쇄 가능한 PCB 크기는 50×50mm~400×310mm입니다.

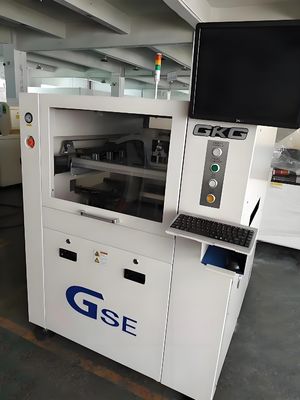

찰마히 공장 실제 제작 비디오:
https://www.youtube.com/watch?v=R3ir1PpvFo4
| GKG GSE 자동 스텐실 프린터 사양: | ||
| 모델 | GSE | |
| 스텐실 프레임 | 최소 크기 | 370*370mm |
| 최대 크기 | 737*737mm | |
| PCB | 최소 크기 | 50*50mm |
| 최대 크기 | 400*340mm | |
| PCB 두께 | 0.4·6mm | |
| PCB 바닥 공백 | 15mm | |
| GAP (스냅 아웃) | 0 ∼ 20mm | |
| 컨베이어 높이 | 900 mm ± 40 mm | |
| 컨베이어 방향 | L>R, R>L, R>R, L>L (소프트웨어 제어) | |
| 컨베이어 너비 조정 | 오토 | |
| 컨베이어 속도 | 1500mm/s (MAX), 프로그램 제어 | |
| 전송 방법 | 1단계 운송 철도 | |
| I/O 인터페이스 | SMEMA | |
| PCB 위치 | 지원 시스템 | 자기 핀, 지원 블록, 수동으로 작업 플랫폼을 조정 |
| 클램핑 시스템 | 위쪽과 유연한 측면 클램핑 | |
| 스퀴지 압력 | 0 ∼ 10kg | |
| 인쇄 속도 | 10 ∼ 200 mm/s | |
| 정화 시스템 | 자동 습기/건조기/청소기 (3가지 방식) | |
| CCD FOV | 8x6mm | |
| 신탁조정 | 오토 | |
| 인쇄 모드 | 원용 또는 이중 스퀴지 인쇄 | |
| 스퀴지 타입 | 고무 스프레지/제철 스프레지 (각 45/55/60) | |
| 비전 | 위/하향 시스템, 디지털 카메라, 기하학적 위치 조정 | |
| 기계 성능 | ||
| 위치 정확성 반복 | ±0.01mm | |
| 인쇄 정확성 | ±0.025mm | |
| 사이클 시간 | < 8 s | |
| (프린팅 및 청소 시간 및 카메라를 제외) | ||
| 기계 작동 요구 사항 | ||
| 공기 공급 | 4bar 6bar | |
| 전원 공급 | AC, 220V ± 10%, 50/60 Hz, 단일 단계 | |
| 전력 소비 | 3kW | |
| 작동 온도 | -20°C~+45°C | |
| 작동 습도 | 30 60 % | |
| 프린터 제어 | PC 제어 | |
| 기계 차원 | 1158 x 1362 x 1463mm (L x W x H) | |
| 운영 체제 | 윈도우 XP 이상 | |
| 기계 무게 | 약 1000kg | |
| 기술 발전과 발전에 따라 구체적인 설명이 변경될 수 있습니다. 제품이 일치하지 않으면 실제 제품이 우선됩니다. | ||

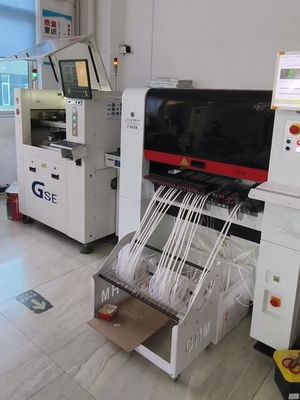

완전 자동 SMT 생산 라인 공장 현장:
Charmhigh SMT 공장 생산 라인, 우리는 기계의 안정성을 보장하기 위해 매일 PCB를 생산합니다.
서비스 및 보증:
전체 기계는 구매 시점부터 1 년의 보증 기간과 평생 서비스를 제공합니다.
우리는 항상 기계의 예비 부품을 공급합니다. 공장에서 직접 공급하고 있습니다.
우리는 온라인 Q / A 및 문제 해결 지원 및 기술 자문 서비스를 제공합니다.
우리는 판매 후 서비스를 제공합니다. 모든 기계는 100% 잘 배포하기 전에 테스트.
