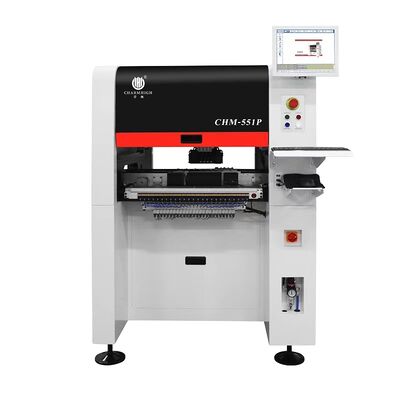

제품 상세 정보:
|
| 최대 PCB 크기: | 350mm(L)x280mm(W)(표준); 600mm(L)x350mm(W) (옵션) | 공급기: | 50 PC 야마하 공급 장치 (공압 & 전동 피더) |
|---|---|---|---|
| 운영시스템: | Linux 시스템(PC 및 키보드 마우스와 함께 제공) | 액자: | 주철 건설 |
| 구성장치 높이: | 12mm | 장착 속도: | 14400CPH(최적) |
| 순중량: | 556kg | 대통 주둥이: | 13 PC 노즐 자료실과 노즐 교환 장치 |
| 차원: | 1020mm(길이)x1180mm(폭)x1450mm(높이) | 장착 정확도: | (XY) ±0.035mm; CPK≥1.0 |
| 강조하다: | 윈도우 SMD 픽 앤 플래시 머신,자동 컨베이어 SMD 픽 앤 플래시 머신,자동 컨베이어 SMT 픽 앤 플래시 머신 |
||
| 크기 | 1020mm ((L) x 1180mm ((W) x 1450mm ((H) |
|---|---|
| 무게 | 556kg |
| 전원 공급 | AC220V (50Hz, 단일 단계) 1.5kw (평균 전력 350w) |
| 공기 공급 | 0.5MPa ~ 0.7MPa |
| 진공 생성 | 내장 진공 펌프 |
| 장착 머리의 양 | 4개 |
| 장착 속도 | 14400CPH (최적) |
| 정확성 을 높이는 것 | (XY) ±0.035mm; CPK≥1.0 |
| 부품 높이 | 12mm |
| 부품 유형 | 0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA 등 (레지스터/컨데시터/다이오드/트라이오드/LED/IC 등) 0201에서 더 큰 부품 30*30mm 크기 |
| PCB 두께 | 0.6mm~3.5mm |
| PCB 크기 | 350mm ((L) x 270mm ((W) (표준); 600mm ((L) x 350mm ((W) (선택) |
| 노즐 변경 | 자동 노즐 교체 (1-3홀 노즐 라이브러리) |
| 제어 시스템 | 모니터, 키보드, 마우스를 탑재한 리눅스 시스템 |
| 드라이브 시스템 | X&Y 축, 서보 모터에 의해 구동된다. 유연한 S 곡선 가속과 가속을 채택 |
| 전송 시스템 | 볼 스크루 + 선형 가이드 |

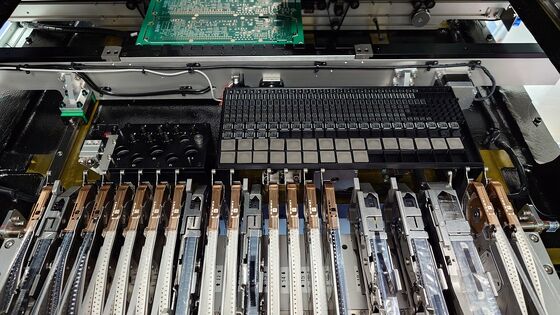

| 먹이 시스템 | 50 Yamaha 8mm 표준 공기 / 전기 피더 스택 (IC 트레이와 스틱 피더에도 적합) |
| 시력 시스템 | 스냅샷 카메라x4 (대부분 크기: 14mm*14mm); IC 카메라x1 (대부분 크기: 30mm*30mm); 마크 카메라x2 |

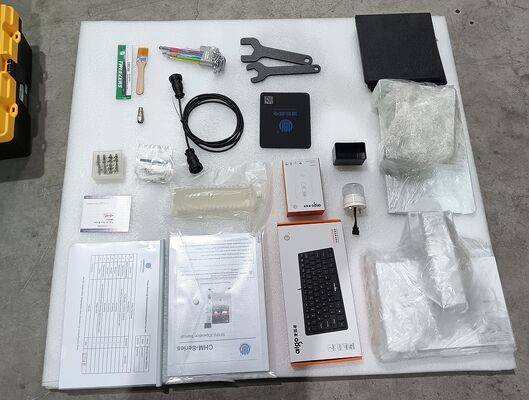

| 항목 | 양 | 항목 | 양 |
|---|---|---|---|
| 픽 앤 플래시 머신 | 1 | 빗자루 | 1 |
| 펌프 | 8 | 내부 헥사곤 래너 | 1 |
| 도구 상자 | 1 | 윤활유 | 1 |
| 보증 카드 | 1 | 필터 | 4 |
| 사용 설명서 | 1 | 빠른 연결 장치 | 1 |
| 시험 보고 | 1 | 마우스 패드 | 1 |
| 붓 | 1 | 전력 케이블 | 1 |
