제품 상세 정보:
|
| 공급기: | 60개의 Yamaha Feeder 슬롯 지원 | 맥스 PCB (폴리염화비페닐): | 10 mm(L)×10mm(W)~400mm(L)×290mm(W) |
|---|---|---|---|
| 머리 배치: | 4개 헤드(Juki 노즐 포함) | PCB 컨베잉: | 수동 작동 |
| 구성 요소: | 0402/0603-5050/SOT/SOP/QFN/BGA 등 | 면적: | 1180mm(길이) × 870mm(폭) × 640mm(높이) |
| 제어 시스템: | 내장 컴퓨터 (임베디드 리눅스 운영 체제), 7 인치 터치 스크린 | 통신 방식: | 동기 전동 벨트 + 리니어 가이드 |
| 순중량: | 140 킬로그램 | 장착 속도: | (비전 탐지로 최적인) 5500cph |
| 강조하다: | 60 피더 데스크톱 SMT 칩 마운터,4 헤드 데스크톱 SMT 칩 마운터 |
||

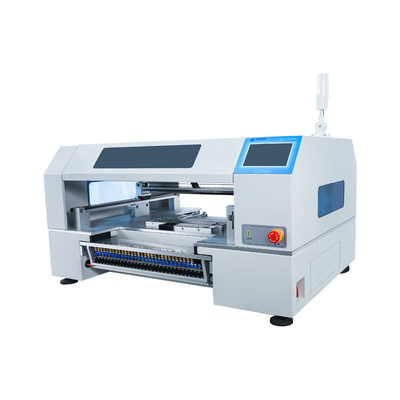

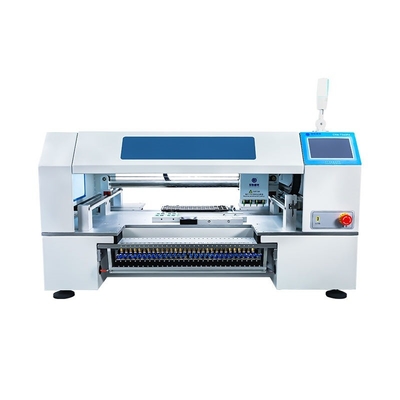

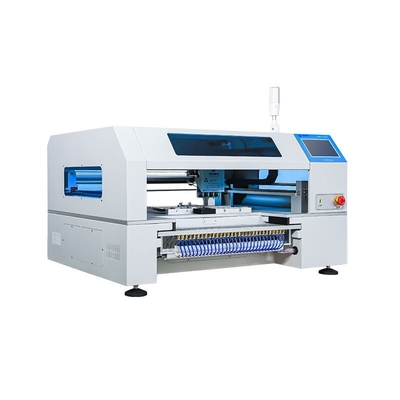

Charmhigh 4 헤드 60 피더 CHMT560P4 데스크톱 SMT 칩 마운터 SMD 픽 앤 플레이스 머신
설명:
CHMT560P4는 고급 SMT 데스크톱 비전 픽 앤 플래시 머신입니다.야마하 피더는 시장에서 많은 년 동안 고객에 의해 받아 들여지고 매우 신뢰할 수 있습니다이 CHMT560P4는 중소 SMT 제조 대량에 매우 적합합니다.
유튜브 링크에서 비디오를 찾으십시오:
https://www.youtube.com/watch?v=UY8mp9t0eFw
CHMT560P4 제품 사양
| 크기 | 1180mm ((L) x 870mm ((W) x 640mm ((H) |
| 무게 | 140kg |
| 전원 공급 | AC220V (50Hz, 단일 단계) /AC110V (60Hz, 단일 단계) 400W |
| 공기 공급 | 0.5MPa ~ 0.7MPa |
| 진공 생성 | 내장 진공 펌프 |
| 장착 머리의 양 | 4 |
| 장착 속도 | 시력 8000cph (시력 검출 없이 최적) 5500cph (비전 검출과 최적) |
| 제어 정확성 | 00.015mm |
| 부품 유형 | 0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA 등 (레지스터/컨데시터/다이오드/트라이오드/LED/IC 등) |
| PCB 두께 | 0.6mm~3.5mm |
| PCB 크기 | 10mm (L) x 10mm (W) ~ 400mm (L) x 290mm (W) |
| PCB 전달 | 수동 조작 |
| 노즐 변경 | 수동 조작 |
| 제어 시스템 | 내장 컴퓨터 (임베디드 리눅스 운영 체제), 7인치 터치 스크린 |
|
|
폐쇄회로 제어 방식으로 단계모터로 구동되는 X&Y축; 리셋 탐지 기능을 갖춘 Z축 모든 엔진은 유연한 S 곡선 가속과 가속을 채택합니다. |
| 전송 시스템 | 동기 벨트 + 선형 가이드 |
|
|
60 야마하 8mm 표준 공기 공급 스택 (또한 11 미리 설정 된 일반 IC 스택, 작업 표면 사용자 정의 IC 트레이 지원 |
|
|
- 부품 자동 캘리브레이션을 위한 위를 바라보는 카메라 (부품 크기가 적용됩니다: 22mm × 22mm); |

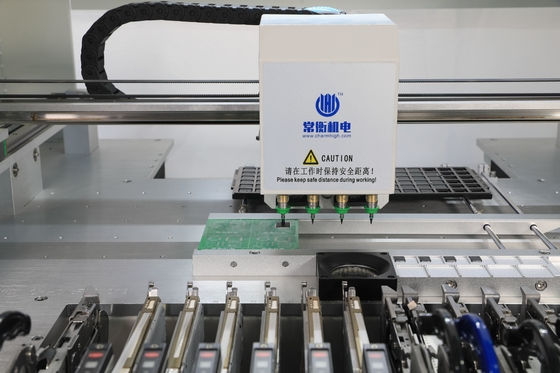

CHMT560P4 내부의 실제 사진:
보증:
전체 기계는 구매 및 평생 서비스로부터 1 년의 보증 기간이 있습니다.
(인위적 손상을 제외한)
우리는 온라인 Q&A 문제 해결 지원 및 기술 자문 서비스를 제공합니다. 1:1 판매 후 서비스를 제공합니다.
만약 당신의 기계 또는 기계 부품이 운송 중에 결함이 있다면, 사진을 찍고 우리의 이메일로 보내주십시오. 우리는 곧 당신을 위해 손상된 부품을 배치할 것입니다.
모든 기계는 100% 시험되어 배송되기 전에 잘 처리됩니다.
기술 지원:
키미 모브: 0086 135 106 75756
스카이프:
이메일:kimi@charmhigh-tech.com
Q1: 당신의 제품의 납품 시간은 무엇입니까? (내 상품을 준비하는 데 얼마나 오래 걸릴까요?)
A: 1-3 단위 기계에 2-3 일. 대량 생산 주문에 5-15 일 (다양한 양에 따라).
Q2: 당신은 어떻게 나에게 내 물건을 배달 할 것인가?
A: 우리는 일반적으로 DHL, FedEx와 같은 국제 익스프레스로 배송하여 고객이 신속하게 상품을 받을 수 있습니다.
더 큰 양은 항공 또는 바다를 통해 선박.
Q3: 상품이 도착하기 전에 얼마나 기다려야 합니까?
A: 국제 익스프레스 운송을 위해 3-7일. 항공 운송을 위해 5-8일. 해상 운송을 위해 20-40일.
Q4: 당신의 제품 품질은 무엇입니까?
A: 우리의 원자재는 자격을 갖춘 공급 업체에서 구매됩니다, 중국에서 최고의 품질. 그리고 우리의 엔지니어들은 모두 기계에서 20 년 이상의 경험을 가지고, 좋은 품질과 기능을 보장합니다.이제 CharmHigh의 품질과 피드백은 중국의 다른 브랜드보다 낫습니다..
표준 패키지 서비스:
우리의 P&P의 패키지는 운송 중에 손상을 방지하기 위해 표준 수출 목재 패키지입니다.
운송 서비스:
200kg 이하의 패키지에는 DHL 익스프레스를 사용할 수 있습니다.
담당자: Kimi Liu
전화 번호: +86 135 106 75756
팩스: 86-131-0721-9945
