제품 상세 정보:
|
| 위치 결정 정밀도를 반복하세요: | ± 0.01 밀리미터 | 인쇄 속도 / 순환 주기: | 10~200mm/s |
|---|---|---|---|
| 최대 PCB (폴리염화비페닐) 사이즈: | 600*350mm | 민 PCB 사이즈: | 50*50mm |
| 프레임 크기: | 470(W) x 370(D)mm ~ 736 x 736mm | 스퀴지 길이: | 220-500mm |
| 순중량: | 950 | 차원: | 1482 x 1140 x 1535mm(가로 x 세로 x 높이) |
| 전원 공급: | 220VAC 50-60Hz 1700W | 운영 체제: | 윈도우즈 7 |
| 강조하다: | E6 SMT 용접 페이스트 프린터 |
||

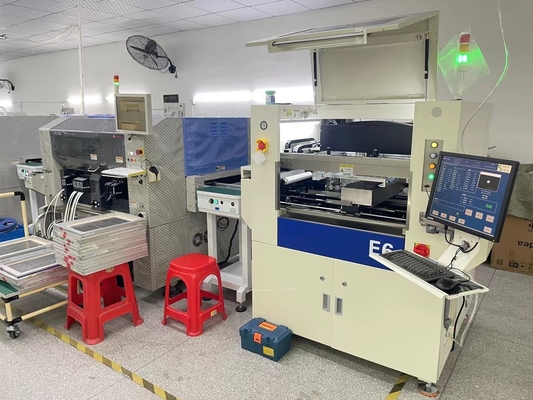

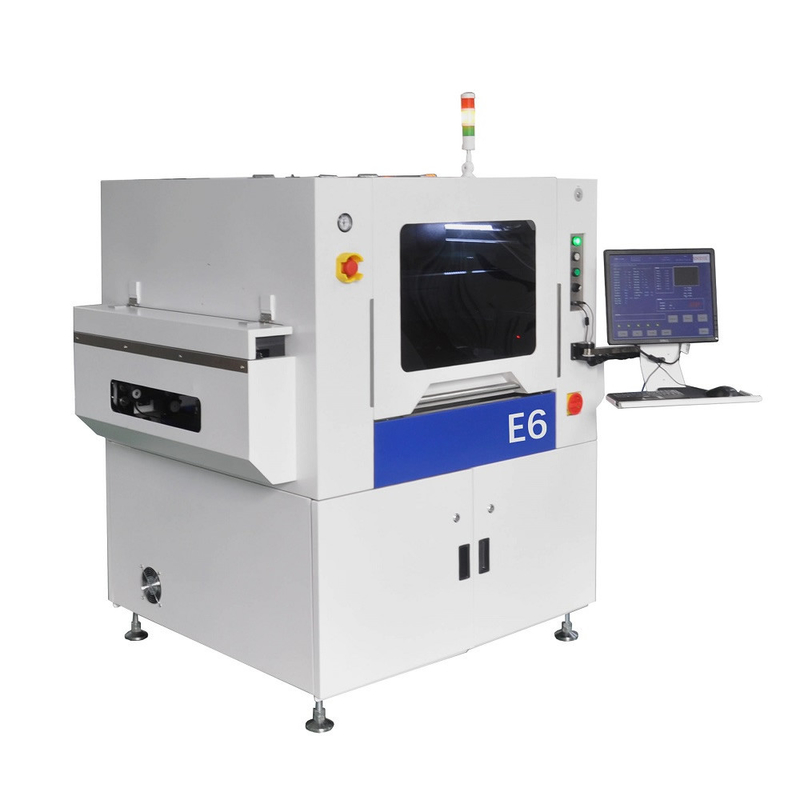

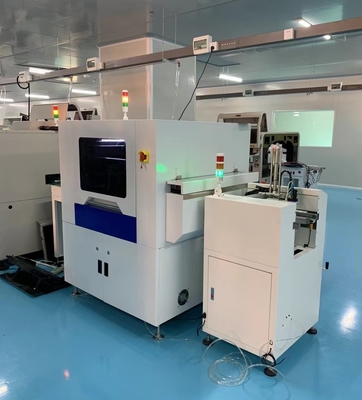

높은 정확성E6완전 자동 용접 페이스트 프린터 SMT 스텐실 프린터 스크린 프린터 SMT 조립 라인, SMT 생산 라인
제품 특성
1- 올리는 단계는 고정밀 리드 스크루에 의해 구동됩니다.

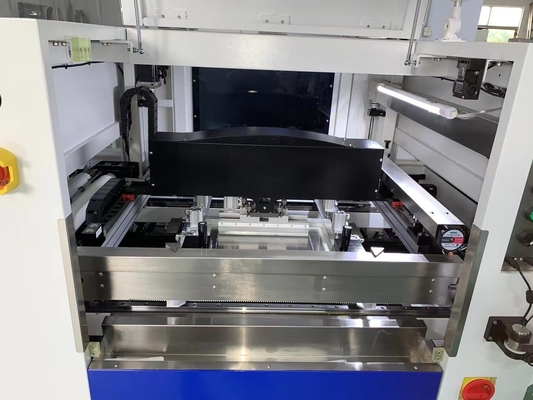

2스텐실의 위쪽과 아래쪽 움직임은 고정도의 조용한 납 나사들에 의해 구동됩니다.
3자동 스텐실 청소 장치가 장착되어 사용이 더 쉽고 걱정이 없습니다.
4첨단 이미지 학습 MARK 포인트 시스템으로 장착되어, 특별한 MARK 포인트 필요없이 PCB와 스텐실의 중앙 위치를 쉽게 수정 할 수 있습니다.용매 페이스트 인쇄의 정확성을 보장합니다.
5전체 축 연결 리셋 기술은 기계가 빠르게 본 위치로 돌아갈 수 있습니다.
6변경 매개 변수를 빠르고 쉽게 설정하여 라인 변경 속도를 높입니다.
7여러 빛의 선택, 쉽게 다른 색상의 PCB 보드에 대한 참조 지점을 처리 할 수 있습니다.
8중요한 장비 매개 변수가 실수로 변경되는 것을 방지하기 위해 사용자 권한 설정.
| 항목 E6 | 매개 변수 |
| 네트 프레임 크기 (외부 프레임) | 470 ((W) x370 ((D) mm ∼736 x736mm |
| 회로판 크기: | 50x50mm~600 ((W) x350 ((D) mm |
| 운영 체제: | 윈도우 7 |
| 회로판 두께: | 0.4~6mm |
| 인쇄 속도: | 10~200mm/s |
| 시각 조정 시스템: | 자동 (모든 모양) |
| 회로보드 변형: | 최대 PCB 대각선 1% |
| 스크래퍼 종류: | 강철 긁기/고무 긁기 각도 선택 (45°/60) |
| XY축 조절 크기: | ±10mm |
| 조절 가능한 인쇄 각도: | ±2° |
| 위치 반복: | ±0.01mm |
| 전송 주기 시간: | 15s ( 인쇄 및 청소 시간을 포함하지 않습니다) |
| 변속기 높이: | 900±20mm |
| PCB 위치 - 지원 모드: | 자기관 바늘 및 진공 흡수 |
| 인쇄 모드: | 단일/복판 인쇄 |
| 카메라 시야장: | 8x6mm |
| 시각적 기준점: | 모든 기준점, 용접판,0.5~3mm |
| 전원 공급: | 220VAC 50-60Hz 1700W |
| 공기 압력 공급: | 4.5~6kg/m2 |
| 무게: | 950kg |
| 변속 방향: | 왼쪽으로 오른쪽으로 / 오른쪽으로 왼쪽으로 / 왼쪽으로 왼쪽으로 / 오른쪽 왼쪽 밖으로/오른쪽으로 |
| 부피 | 1482x1140x1535mm ((WxDxH) |
서비스 및 보증:
전체 기계는 구매 시점부터 1 년의 보증 기간과 평생 서비스를 제공합니다.
우리는 항상 기계의 예비 부품을 공급합니다. 공장에서 직접 공급하고 있습니다.
우리는 온라인 Q / A 및 문제 해결 지원 및 기술 자문 서비스를 제공합니다.
우리는 1대1 판매 후 서비스를 제공합니다.모든 기계는 100% 시험해 보냅니다.
