제품 상세 정보:
|
테이프 피더: | 29pcs (8mm 22pcs; 12mm 4pcs; 16mm 2pcs; 24mm 1pcs) | 플레이스 헤드: | 2개 머리들 |
---|---|---|---|
속도: | 시력: 800초, 시력: 4000초 | 지원: | 테이프 피더, 절단 테이프, 대량 IC, 맞춤형 IC 트레이 |
외부 피씨를 필요로 하세요: | 그래요 | 지원 패키지: | 0402 ~ 5050, SOP, QNF, BGA |
모터: | 인코더를 사용한 폐쇄 루프 제어 | 전압: | 220V/220V. 50/60Hz |
강조하다: | CHMT36VA 데스크탑 픽 앤드 플레이스 기계,탁상용 SMT 픽 앤드 플레이스 기계,QFN 데스크탑 픽 앤드 플레이스 기계 |

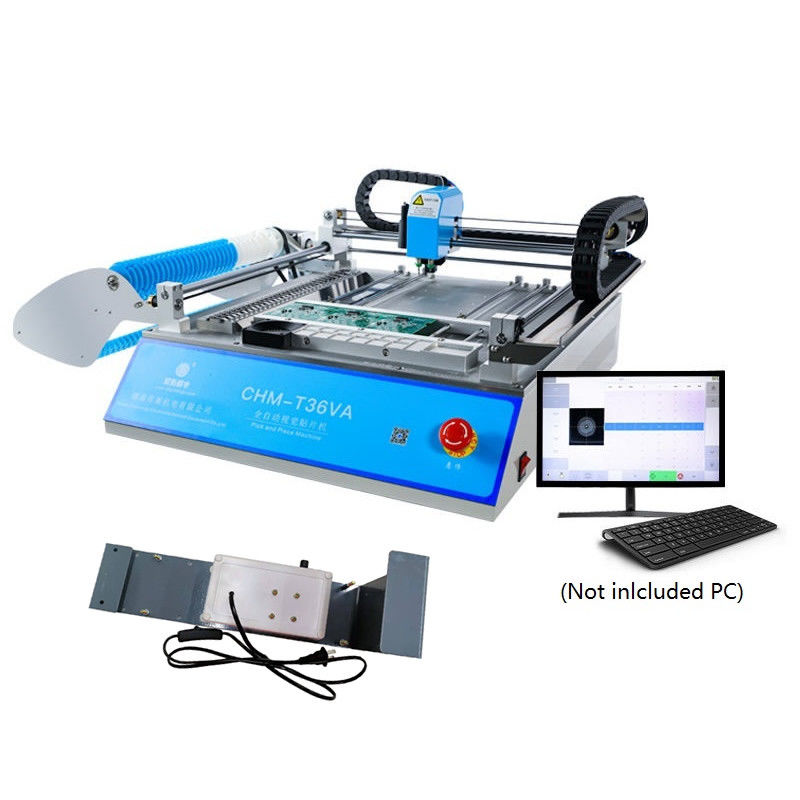

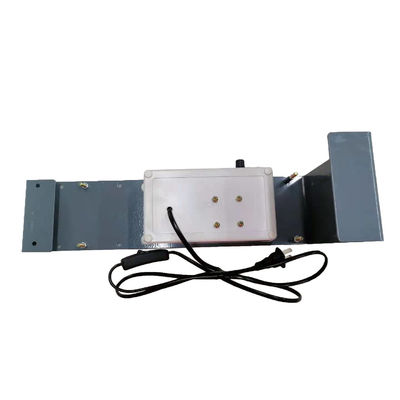

CHMT36VA + 진동 피더 (튜브 재료용)데스크톱 SMT 픽 앤 플래시 머신
듀얼 카메라 CCD 시스템, 0402-5050,SOP, QFN.. 영어 버전, 220v 110v
우리에서 사세요온라인 상점가장 낮은 가격으로 직접:
CHMT36VA 작동 비디오 링크:
Charmhigh CHMT36VA 0402, 0603와 함께 작동합니다.0805:
유튜브에서 볼 수 있습니다.
CHMT36VA LED 배치 - 제작 비디오:
유튜브에서 볼 수 있습니다.
설명:
CHMT36VA는 비전 기반의 데스크톱 픽 앤 플래시 머신으로 윈도우 7/10 시스템으로 외부 PC를 연결해야 합니다. 그것은 저렴한 경제 모델과 매우 신뢰할 수 있습니다.이 작은 플랫폼 기계는 선진 비전 시스템으로 제공됩니다., 닫힌 루프 제어, 29pcs 재료 스택. 고 정밀도와 쉬운 조작 소프트웨어. 그것은 각종 구성 요소 0402-5050,SOP, QFN, TQFP와 호환...프로토타입 제작자, 취미자, 개발자, 개발 그룹 및 소량 생산그냥 USB 포트가 있는 컴퓨터를 준비해야 합니다. HS 코드 8479899200.
사양:
모델 | CHM-T36VA |
PCB 면적 | 10mm*10mm - 355mm*355mm |
X Y 축 이동 | 420*460mm |
Z축 이동 범위 | 15mm (최대 부품 높이 5mm) |
배치 헤드 | 2개 |
먹이기 |
8mm=22pcs, 12mm=4pcs, 16mm=2pcs, 24mm=1pcs, |
시력 시스템 | 듀얼 카메라 (올림과 하림 카메라) |
드라이브 | 닫힌 루프 제어 스테퍼 서보 드라이브 시스템, 절대 단계를 잃지 않도록 |
Z축 자기 회귀 탐지 | 네, 노즐이 깨지는 것을 방지합니다. |
당겨진 스핀 자체 반환 | 네 |
물질 탐지 방법의 누출 | 진공 탐지, 시력 탐지 |
장착 속도 | 시속 4000마리 (비전 꺼); 시속 2800마리 (비전 켜) |
장착 정밀도 | ±0.025mm |
구성 요소 | 0402-5050,SOP,QFN.. 등 (테이프 너비: 8MM,12MM,16MM,24MM) |
기계 차원 | L 960mm * W 705mm * H 335mm |
진공 펌프 | -92KPA (2개, 내장형, 무성형) |
외부 공기 출처 | 필요 없습니다 (기계 내장 무성 진공 펌프 2pcs) |
외부 PC | 네 (Windows10과 호환되는 소프트웨어) |
전압 | 220V (110V),50/60Hz |
순중량 | 50kg |
총중량 | 75kg / 108*80*53cm |
응용 산업:
가전 산업, 자동차 전자 산업, 전력 산업, LED 산업, 보안, 기기 및 계측기 산업, 통신 산업, 지능형 제어 산업사물 인터넷 (IoT) 산업 및 군사 산업, 등등

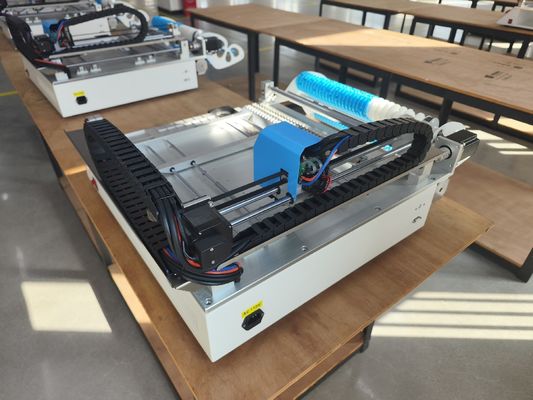

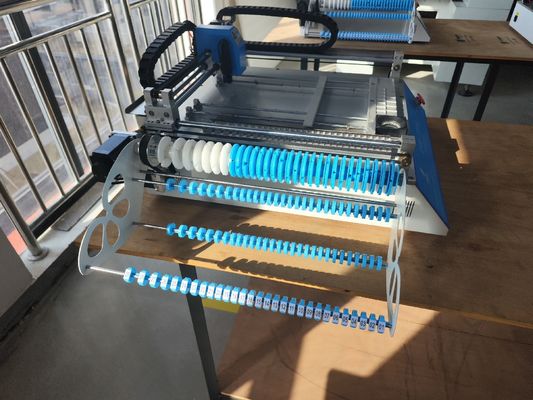

세부 정보 실제 사진: (100% 실제)
X,Y 축 모터와 인코더, 손실 단계를 방지하기 위해 손실 루프 제어:
4pcs 고 정밀 Juki 노즐: 503 504 505 506
샘플 배치:
운송 방법:
서비스 및 보증:
전체 기계는 구매 시점부터 1 년의 보증 기간과 평생 서비스를 제공합니다.
우리는 항상 기계의 예비 부품을 공급합니다. 공장의 신뢰할 수 있는 직접 공급.
우리는 온라인 Q / A 및 문제 해결 지원 및 기술 자문 서비스를 제공합니다.
1대 1 판매 후 서비스를 제공모든 기계는 100% 시험해 보냅니다.
